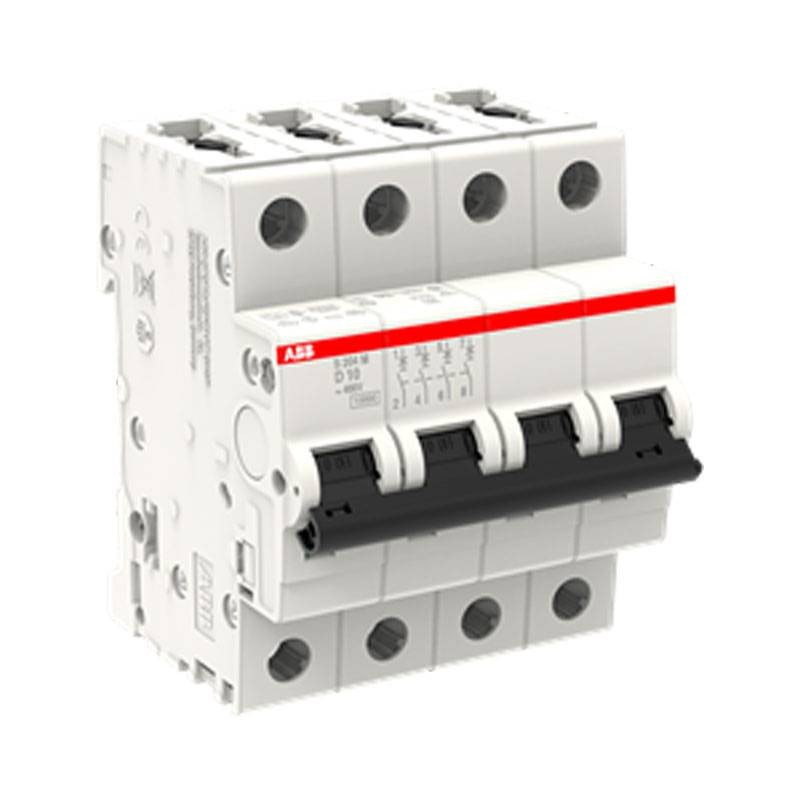

Magnetotérmico Abb S204M 32A 4P 10KA D 4 Módulos S601887
ABB S601887
4016779604772
Magnetotérmico Abb serie S204M:
- Corriente nominal 32A
- Polos 4
- Poder nominal del cortocircuito 10KA (AC)
- Tipo D
- 4 Módulos
- Tensión nominal de funcionamiento: 400V
Magnetotérmico Abb S204M 32A 4P 10KA D 4 Módulos S601887
118,57 €
118,57 €
IVA incluido
IVA incluido
Artículos disponibles: 11
También se puede pagar sin intereses en 3 cuotas de:
39,52€
A menudo comprados juntos
Los interruptores magnetotérmicos System pro M compact S200 protegen las instalaciones de sobrecargas y cortocircuitos, garantizando fiabilidad y seguridad en las operaciones.
Todos los interruptores magnetotérmicos de la gama S200 cumplen con las normas CEI-EN 60898-1, CEI- EN 60947-2 y UL1077 y CSA 22.2 No. 235 (excepto la versión 4,5kA), lo que permite su uso para aplicaciones residenciales, comerciales e industriales.
Puede combinarse con bloques diferenciales de la serie DDA 200.
La curva D, umbral de intervención de 10 a 29 veces In, para aplicación de circuitos con altas corrientes de inserción (motores, transformadores, etc.).
Un interruptor magnetotérmico es un dispositivo de seguridad que puede interrumpir automáticamente (es decir, sin intervención externa) el flujo de corriente eléctrica en un circuito eléctrico en caso de sobreintensidad.
Características:
- Normas de referencia: IEC/EN 60898-1 - CSA 22.2 nº 235 - IEC/EN 60947-2 - UL 1077
- Característica de intervención: D
- Tensión nominal de funcionamiento: según IEC 60898-1 400 V AC - según IEC 60898-1 400 V - según IEC 60947-2 440 V AC
- Tensión de funcionamiento: Máxima (incl. tolerancia) 440 V AC - Mínima 12 V DC
- Tensión nominal de aislamiento (Ui): según IEC/EN 60664-1 440 V
- Tensión soportada a los impulsos (Uimp): 4 kV - a 2000 m 5 kV - a nivel del mar 6,2 kV
- Tensión de prueba dieléctrica: 50/60 Hz, 1 min: 2 kV
- Tipo de tensión de entrada: AC/DC
- Corriente nominal (In): 32 A
- Poder nominal del cortocircuito: (AC) 10 kA - (230 V AC) 10 kA - (400 V AC) 10 kA
- Poder de cortocircuito extremo nominal (Icu): (230 V AC) 25 kA - (400 V AC) 15 kA - (440 V AC) 15 kA - (230 V) 25 kA - (400 V) 15 kA
- Corriente nominal de cortocircuito condicional (Inc): (230 V) 15 kA - (400 V) 25 kA
- Poder de cortocircuito de servicio nominal (Ics): (230 V CA) 7,5 kA
- Frecuencia nominal (f): 50 / 60 Hz
- Pérdida de potencia: 14,4 W a Condiciones de funcionamiento nominales para Polo 3,6 W
- Conexión de tensión de alimentación: Arbitraria
- Indicación de la posición de los contactos: Rojo ON / Verde OFF
- Clase de limitación de energía: 3
- Resistencia eléctrica: 10000 ciclo(s) AC
- Resistencia mecánica: 20000 ciclo(s)
- Número de polos protegidos: 4
- Número de polos: 4
- Categoría de sobretensión: III
- Par de apriete: 2,8 N-m
- Tipo de terminal de tornillo: Failsafe Bi-direccional Cylinder-lift Terminal
- Designación del actuador: I / O
- Material del actuador: Insulation Group II, Black, Sealable
- Material de la caja: Clase de aislamiento II, RAL 7035
- Montaje en carril DIN: TH35-15 (carril de montaje de 35 x 15 mm) según IEC 60715 - TH35-7,5 (carril de montaje de 35 x 7,5 mm) según IEC 60715
- Posición de montaje: Cualquiera
- Destornillador recomendado: Pozidriv 2
- Accesorios disponibles: Sí
- Capacidad de conexión: Busbar 10 / 10 mm² - Flexible with Ferrule 0.75 ... 25 mm² - Flexible 0.75 ... 25 mm² - Flexible 0.75 ... 25 mm² - Rigid 0.75 ... 35 mm² - Rigid 0.75 ... 35 mm² - Stranded 0.75 ... 35 mm²
- Dimensiones de instalación: según DIN 43880 1
- Tipo de terminal: Terminales de tornillo
- Temperatura ambiente: En funcionamiento -25 ... +55 °C - En almacenamiento -40 ... +70 °C
- Temperatura de referencia del aire ambiente: 30 °C
- Grado de protección: IP20
- Anchura en número de intervalos modulares: 4,0
- Anchura del producto: 70 mm
- Altura del producto: 88 mm
- Profundidad del producto: 69 mm
- Peso neto del producto: 0,5 kg
- Peso neto del poste: 0,125 kg
- Profundidad integrada (t2): 69 mm
No hay reseñas
Ficha técnica
- Voltaje: 400VAC
- Módulos: 4
- Polos: 4P
- La curva de: D
- El poder: 10KA
- Grado de protección: IP20
- Amperios: 32A
- Protecciones del circuito: Interruptores automáticos
