Cuadro fotovoltaico Eaton IKA-SOL20-X11 EP-501984


EAO EP-501984 9010653063865

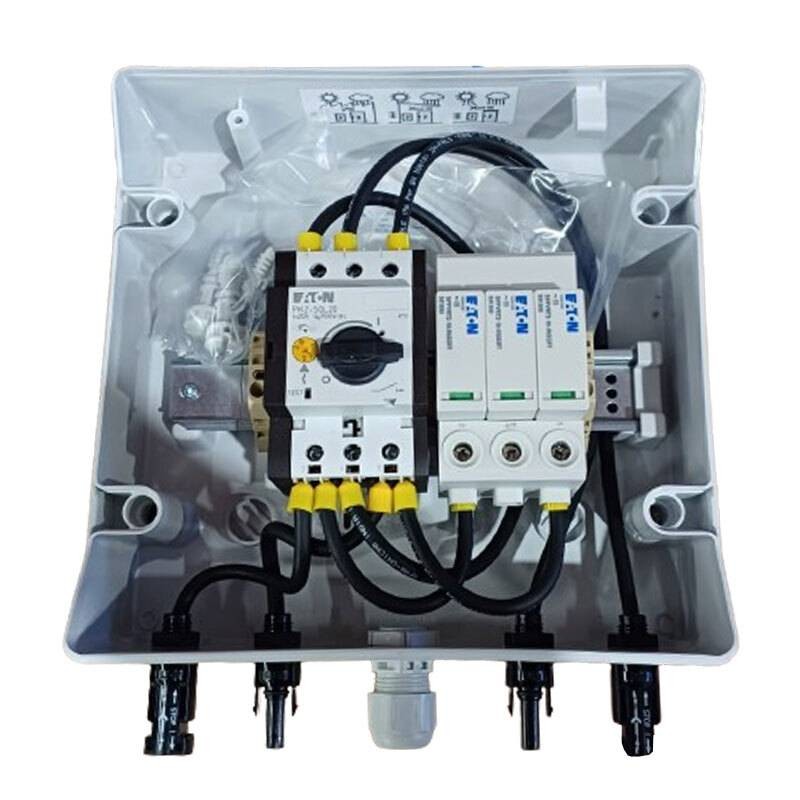

Cuadro eléctrico de cadena DC fotovoltaico Eaton IKA-SOL20-X11 compuesto por:

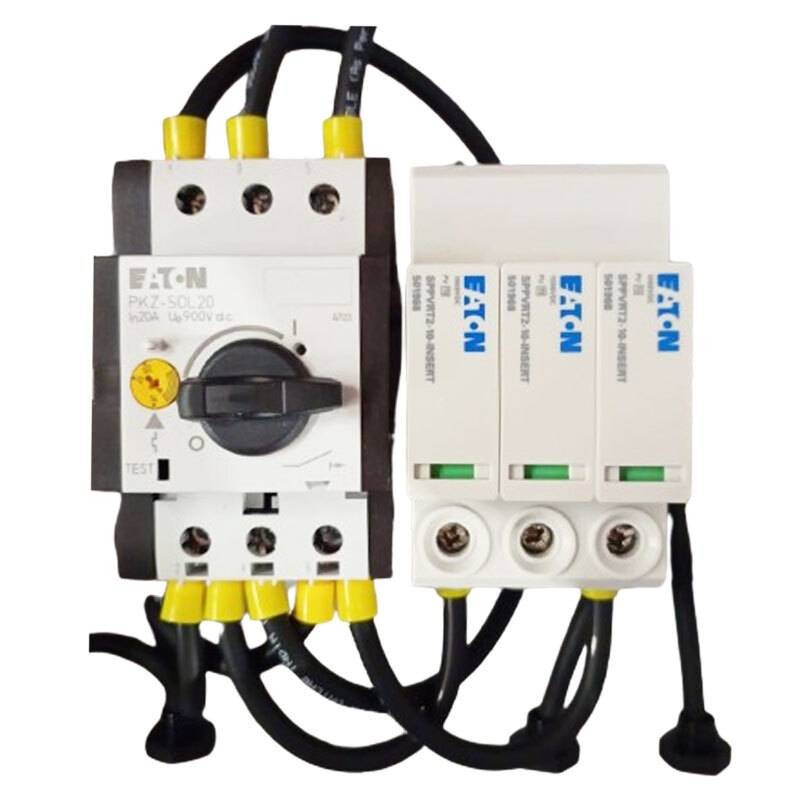

  • 1 Interruptor automático de protección de cadena PKZ-SOL20 2poli 20A código 120938
  • Cadena PV en la entrada del inversor 1x IN + 1x OUT
  • 1 Descargador de voltaje SPPVRT2-10-INSERT Tipo 2 1000V 3 módulos
  • Conexión en MC4
  • 1 Cuadro IKA-1/8 - 8 módulos
Tiene preguntas sobre este producto o no ha encontrado lo que buscaba? Solicite información!
Cuadro fotovoltaico Eaton IKA-SOL20-X11 EP-501984
223,81 €
223,81 €

223,81 €
IVA incluido

223,81 €

Compre dentro de y lo recibirá de Martes, 18 Marzo
paypal También se puede pagar sin intereses en 3 cuotas de: 74,60€
2 años de garantía
Devolución fácil en 14 días

Ventajas:

  • Seguridad: IKA-SOL protege los inversores y los módulos FV contra sobrecorrientes y sobretensiones en el lado de CC del sistema FV.
  • IKA SOLAR Protege los módulos FV y los inversores contra sobrecorrientes y sobretensiones en el lado de CC del sistema FV
  • Certificado por Eaton según IEC/EN 61439-2 Anexo DD (PVA)
  • IKA-SOL protege los inversores y módulos FV contra cortocircuitos y sobretensiones
  • Dispositivo de conmutación de cadenas conforme a IEC/EN 61439-2 Anexo DD (PVA)
  • Diseñar y probar inversores de string certificados (PVA) le llevaría mucho tiempo: Eaton los ha preparado y certificado para usted.
  • Una protección eficaz es el primer paso. Mediante el uso de los SPD de la serie SPPVR, IKA SOL protege contra sobretensiones en primer lugar.
  • La presencia del disyuntor PKZ-SOL garantiza entonces una desconexión segura y protección de c.c.



Datos eléctricos:

  • Nivel de protección de tensión 3,8 kilovoltios
  • Tensión de entrada máx. CC 900V
  • Tensión nominal de servicio (EU) 900V
  • Corriente nominal INA del conjunto de interruptores 1x19,5A
  • Corriente nominal INA de un circuito 19,5A
  • Corriente de entrada por cadena máx. 19,5A
  • Corriente de descarga IN (8/20 MS) 20kA
  • Corriente total (8/20 MS) máx. 40kA



Datos mecánicos:

  • Material de la carcasa ABS (material aislante)
  • Color Gris
  • Altura de la carcasa 231 mm
  • Longitud / profundidad de la carcasa 115 mm
  • Anchura de la carcasa 238 mm
  • Método de montaje visible
  • PE sección de conductor: 16 - 25 mm² - mín./máx.: 6 mm²
  • Material de la carcasa Termoplástico
  • Grado de protección IP65
  • Resistente a impactos IK10
  • Temperatura mínima de funcionamiento -5 grados
  • Temperatura de funcionamiento máx. 40 grados
  • Número de entradas 1
  • Número de módulos por fila 8
  • Número de filas 1
  • Número de entradas de cadena 1

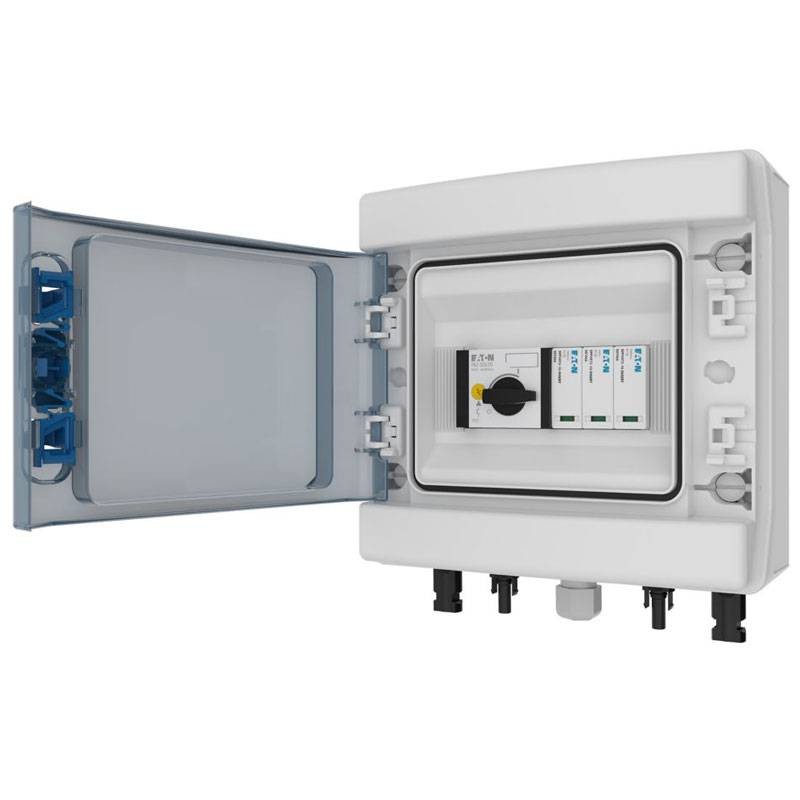

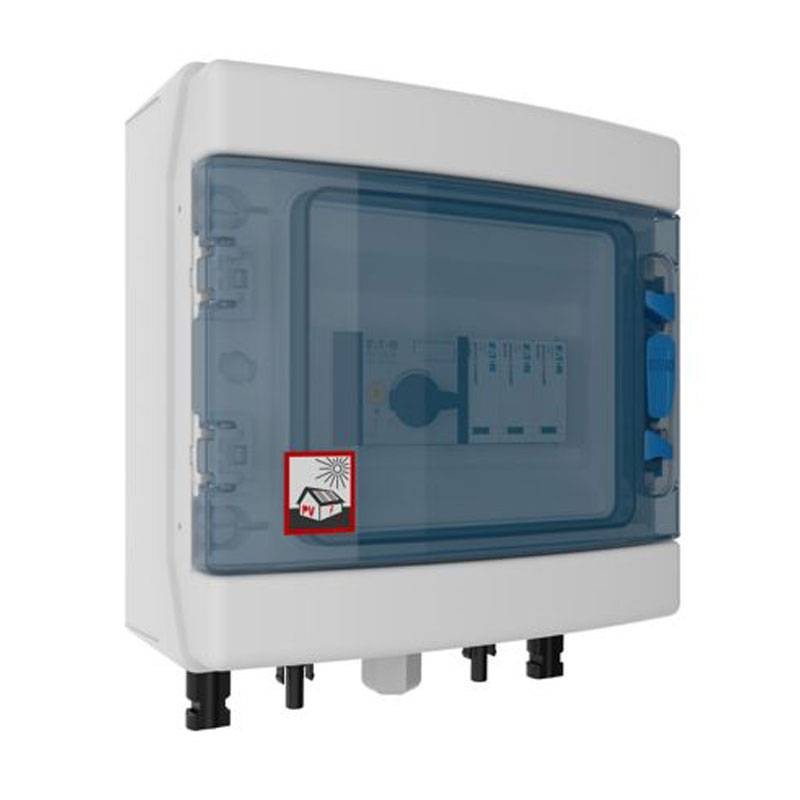

  • Puerta transparente del cuadro eléctrico
  • Tipo de conexión MC4
  • Interruptor de generador DC-21A
  • Interruptor de string DC 20A
  • String FV a la entrada del inversor 1 entrada + 1 salida
  • Protectores de cadenas 2 polos
  • Conjunto de disyuntores PVA



Características:

  • Equipado con toma de tierra / seccionador
  • Sin función de supervisión



Estos productos cumplen la norma IEC/EN 61439-2 Anexo DD (PVA):

  • Los cuadros Stringa IKA SOLAR han superado las rigurosas pruebas exigidas por la norma IEC/EN 61439-2 Anexo DD (PVA), incluidas las pruebas de ciclos térmicos, temperatura y exposición a la radiación solar. Por lo tanto, los IKA SOLAR están listos para conectarse.



Interruptor automático de protección de cadenas PKZ-SOL20:

  • El interruptor automatico de stringa de CC de la serie PKZ-SOL Moeller de Eaton ofrece protección contra corrientes de cortocircuito. Para garantizar la máxima protección, cada dispositivo PKZ-SOL se instala dentro de una caja de conexiones específica para el cliente. Un contacto auxiliar proporciona información sobre el estado de conmutación, mientras que la documentación contiene diagramas que ilustran la relación exacta entre la corriente de disparo del dispositivo de protección y la corriente de cortocircuito de los módulos fotovoltaicos.
