Spécifications des composants :

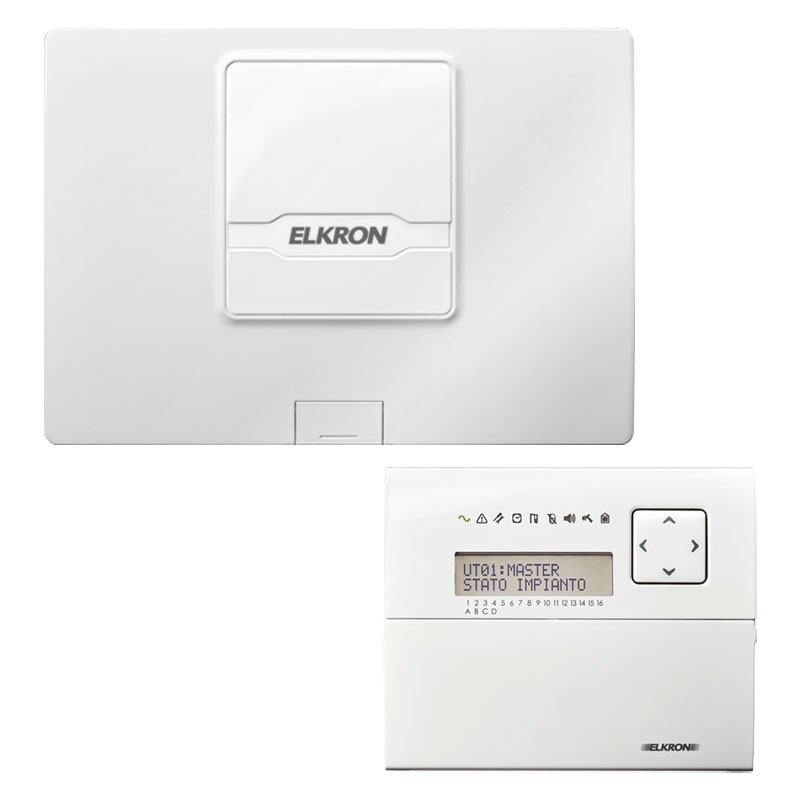

Panneau de contrôle d'intrusion avec port LAN intégré et multifonctionnel, idéal pour les installations résidentielles, privées, commerciales ou publiques. Structure évolutive avec architecture bus, connexion LAN native avec possibilité d'ajouter des modules de communication optionnels.



Conçu pour faciliter la mise en service et la flexibilité de l'installation :

• 6 entrées + 2 points "Prio" + 1 entrée 24h
• 2 sorties : 1 relais + 1 Open collector
• Nombre maximum de points (entrée/sortie) gérables par le système : 100
• 1 sortie +SR pour l'alimentation de dispositifs auto-alimentés
• 1 bus RS485
• Ports disponibles : LAN + USB B
• Partialisation jusqu'à 16 secteurs
• Gestion par scénarios : max 40
• Nombre max. d'événements en mémoire : 4000
• Nombre max. d'utilisateurs/clés : 150/150
• Serveur web intégré
• Alimentation à découpage 1,5 A
• Batterie stockable : 12 Vdc - 7 ou 9Ah
• Dimensions : (H x L x P) : 238 x 340 x 90 mm
• Certification EN50131 grade 2



Avantages de l'unité de contrôle

• Grande capacité de calcul et de traitement
• 1 GB RAM et 2 GB FLASH
• RTC (Real Time Clock) actif même en cas de déconnexion temporaire des sources d'alimentation de la centrale
• Circuit de codage audio pour la lecture des messages vocaux
• Circuits de mesure des courants et des tensions (diagnostic)
• Contrôle de la charge de la batterie
• Protection de la carte électronique au moyen d'un couvercle en plastique
• Fusibles à réarmement automatique pour protéger les sorties d'alimentation
• Ports de communication LAN et USB-B intégrés à la carte
• Emplacement pour la connexion de modules optionnels RTC, 2G, 4G, Wi-Fi
• Connecteur dédié à l'extension radio
• Bus de terrain RS485
• Entrée réservée à la ligne de sabotage
• Borne +SR pour l'alimentation des dispositifs auto-alimentés



Fonctions supérieures :

• PrIO : permet à un point (borne) du système d'être configuré à la fois comme entrée et comme sortie.
• Tandem : permet à une seule entrée physique de distinguer l'état d'alarme de deux détecteurs différents.
• Programmation des valeurs de résistance d'équilibrage : permet de personnaliser une valeur de résistance d'équilibrage simple ou double pour chaque entrée.
• Contrôle et charge de la batterie : gère la charge et le contrôle permanent de la batterie tampon.



Le MP3000 peut gérer des fonctions domotiques telles que le contrôle de la température, le contrôle de la charge, le contrôle du moteur du volet roulant, etc., car il est compatible avec les périphériques radio ZigBee 2,4 Ghz d'Elkron. Ce mécanisme est possible grâce à un Mesh Network, c'est-à-dire un réseau sans fil où les nœuds agissent comme des répéteurs, en étendant la couverture du signal ; les dispositifs sont connectés entre eux et en cas de perte de signal, le dispositif de référence atteindra l'unité centrale par des chemins alternatifs.



DOMOTIQUE KNX® :

• Le système MP3000 interagit avec les dispositifs domotiques connectés au bus Konnex® par le biais d'une interface bidirectionnelle.



CONTRÔLE VOCAL :

• Les fonctions du système peuvent également être commandées par la voix à l'aide de haut-parleurs intelligents. (Fonctions avec Alexa etHey Google).



Vidéosurveillance :

• MP3000 gère une gamme de détecteurs radio ZigBee 2,4Ghz avec une caméra embarquée, capable d'envoyer des photos ou des vidéos en cas d'alarme sur l'appli My Elkron Key. L'utilisateur peut également visionner en direct les images des caméras IP Elkron connectées sur le même réseau que la centrale via un réseau local ou Wi-Fi. L'association entre une entrée de la centrale et une caméra permettra à cette dernière de générer, en cas d'alarme, des instantanés ou des clips vidéo qui pourront être envoyés sur l'appli utilisateur ou, si un NVR ou une carte SD est présent sur la caméra, ils pourront être visionnés ultérieurement via le mode de lecture des alarmes



Connexions :

• Le MP3000 est un système IP natif, connectable à Internet via le port LAN disponible. Des modules de communication plug&play Wi-Fi ou GPRS/4G peuvent être utilisés comme alternative ou sauvegarde à la connexion principale. Le système MP3000 interagit également avec les opérateurs traditionnels PSTN et/ou GSM avec la technologie TTS (Text to Speech) pour l'envoi de messages vocaux ou SMS.



Le MP3000 offre différentes solutions pour communiquer avec les périphériques du système :

• RS485 : BUS robuste à vitesse réglable sans contrainte particulière sur les types de câblage.
• WIFI : Interface Wi-Fi pour connecter la centrale à l'infrastructure réseau
• ZIGBEE : Module ZigBee pour intégrer au système des détecteurs de caméras et des appareils domotiques.
• Module radio RF bidirectionnel pour étendre le système avec des dispositifs de détection d'intrusion sans fil.



Caractéristiques :

• Nombre de points IN/OUT gérables 100
• Entrées intégrées 6
• Entrée de sabotage (24h) 1
• Sorties intégrées 1 relais + 1 OC
• Alimentation SR (pour les appareils auto-alimentés)
• Points "PrIO" (IN/OUT) à bord 2
• Bus de terrain RS485 1
• Port Lan 1
• Port USB type B 1
• Puce d'horloge RTC
• Connecteur d'extension RF 1
• Contrôle de la charge de la batterie
• Batteries 7ah/9ah non incluses
• Dimensions du boîtier 238x340x90mm
• Certifications EN50131 3 6 grade 2 classe II
• EN50136 SP6, DP2



Fonctions :

• Dispositifs radio gérables par le système : 100 détecteurs - 32 télécommandes - 4 claviers - 4 sirènes externes
• Domotique/sécurité Dispositifs Zigbee gérables par le système 40 Total dont 6 photo/vidéo
• Fonction tandem
• Secteurs 16
• Scénarios 40
• Mémoire d'événements 4000
• Utilisateurs 150
• Clés 150
• Apprentissage automatique des périphériques BUS
• Serveur web intégré
• TTS (text to Spech)
• Programmation annuelle/perpétuelle
• Caméras IP 16 max
• Gestion des NVR IP
• Gestion de la passerelle Konnex
• Synchronisation automatique de l'horloge NTP
• Mise à niveau du système à distance



Possibilité d'extension

• Expansion des E/S câblées 20
• Extensions radio 4
• Expansions Zigbee 1
• Claviers sur le bus 16
• Lecteurs de proximité sur le bus 32
• Sirènes sur le bus 8



Communication :

• Connectivité Internet (IP)
• Protocole de communication IP et DC09
• Protocole de communication DTMF-DC05
• Messages vocaux (TTS)
• Messages SMS
• Notifications push
• Notifications par courrier électronique
• Clips vidéo et images



Clavier LCD KP3000-D :

• Écran LCD 2 x 16
• Réglage du contraste et de la luminosité
• Niveau sonore de l'avertisseur réglable
• 7 touches de navigation, 3 touches de fonction, 12 touches alphanumériques
• 9 LED de signalisation
• 2 bornes PrIO programmables sur la carte
• Conforme à la norme EN50131 grade 3 classe II
• Dimensions (L x H x P) : 151 x 125 x 29 mm
