Caractéristiques :



Entrée :

• Tolérance de tension V 230 ±20%.
• Tension minimale V 184
• Fréquence nominale
• Hz 50 / 60 ±5
• Facteur de puissance >0,98
• Distorsion de courant ?5%.



BYPASS :

• Tolérance de tension
• V 180 / 264 (sélectionnable en mode ECO ou SMART ACTIVE)
• Tolérance de fréquence Fréquence sélectionnée ±5% (sélectionnable par l'utilisateur)
• Temps de surcharge <110% en continu, 130% pendant 1 heure, 150% pendant 10 min, plus de 150% pendant 3 secondes



SORTIE :

• Puissance nominale 6000VA
• Puissance active 6000W
• Tension nominale V 220 / 230 / 240 sélectionnable
• Distorsion de tension <1% avec charge linéaire / <3% avec charge non linéaire
• Fréquence
• Hz 50 / 60 sélectionnable
• Variation statique 1,5 %.
• Variation dynamique ? 5% en 20 m sec
• Forme d'onde sinusoïdale
• Facteur de crête
• Ipeak/irms 3:1



BATTERIES :

• Plomb-acide VRLA type AGM, sans entretien
• Temps de recharge 4-6 heures



SPÉCIFICATIONS GÉNÉRALES :

• Poids net 46kg
• Poids brut 54kg
• Dimensions (LxPxH) mm Tour 131x640x448 - Rack 19x640x3U
• Rendement jusqu'à 95% en mode ON LINE, 98% en mode ECO
• Protections Surintensité - court-circuit - surtension - sous-tension - thermique - décharge excessive de la batterie
• Communications USB / RS232 / emplacement pour interface de communication / REPO + contact d'entrée
• Connexion d'entrée Bornier
• Prises de sortie Bornier + 2 IEC 320 C19 - PDIST : Bornier + 8 IEC 320 - C13 + 2 IEC 320 C19
• Normes Directives européennes : L V 2014/35/EU
• Directive basse tension EMC 2014/30/EU Directive sur la compatibilité électromagnétique Normes : Sécurité IEC EN 62040-1 ; EMC IEC EN 62040-2 ; conforme RoHS
• Classification selon IEC 62040-3 (Voltage Frequency Independent) VFI - SS - 111
• Température ambiante de l'onduleur 0 °C à +40 °CT
• Température recommandée pour la durée de vie de la batterie +20 °C à +25 °C
• Plage d'humidité relative 5-95% sans condensation
• Couleur Noir RAL 9005
• Niveau sonore à 1 m (mode ECO) dBA <48
• Équipement standard Câble SB ; kit de poignée

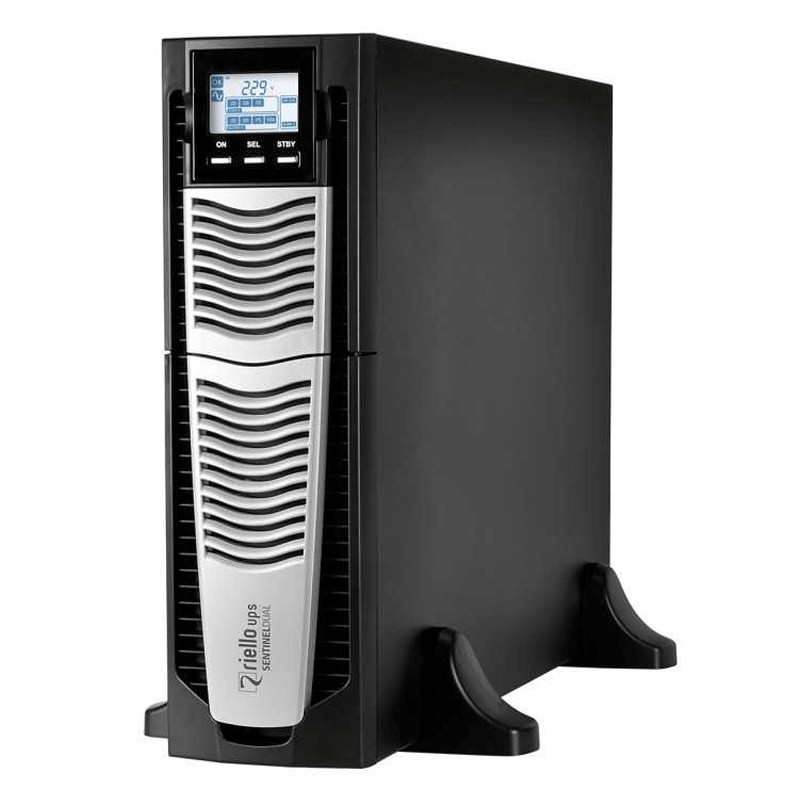

Sentinel Dual est la meilleure solution pour alimenter les applications critiques et les appareils électromédicaux qui nécessitent une fiabilité énergétique maximale.




Installation simplifiée :

• Possibilité d'installation au sol (version tour) ou en armoire (version rack). Panneau d'affichage rotatif (à l'aide de la clé fournie) ;
• Faible bruit (<48 dBA) : peut être installé dans n'importe quel environnement grâce à l'inverseur à commutation haute fréquence et au ventilateur PWM à commande numérique en fonction de la charge ;
• Option de dérivation externe pour une commutation sans entretien ;
• Fonctionnement garanti jusqu'à 40 °C (les composants sont conçus pour fonctionner à des températures élevées et sont donc soumis à des contraintes moindres à des températures normales) ;
• Prises de sortie IEC intégrées avec protection thermique



Sélection du mode de fonctionnement :



Les fonctions sont programmables par logiciel ou manuellement via le panneau d'affichage :

• ON LINE : efficacité jusqu'à 95% ;
• Mode ECO : pour augmenter l'efficacité (jusqu'à 98%), permet de sélectionner la technologie LINE INTERACTIVE (VI) pour alimenter les charges peu sensibles à partir du secteur ;
• SMART ACTIVE : l'onduleur décide indépendamment du mode de fonctionnement (VI ou VFI) en fonction de la qualité du réseau électrique ;
• STANDBY OFF : l'onduleur peut être configuré pour fonctionner uniquement en cas de défaillance du secteur (mode d'urgence uniquement) ;
• Fonctionnement en convertisseur de fréquence (50 ou 60 Hz)



Tension de sortie de haute qualité :

• Haute qualité même avec des charges non linéaires (charges informatiques avec facteur de crête jusqu'à 3:1) ;
• Courant de court-circuit élevé sur le bypass ;
• Capacité de surcharge élevée : 150% de l'onduleur (même sans réseau) ;
• Tension filtrée, stabilisée et fiable (technologie ON LINE double conversionE VFI selon IEC 62040-3) avec filtres pour la suppression des perturbations atmosphériques ;
• Correction du facteur de charge : facteur de puissance d'entrée de l'onduleur proche de 1 et absorption de courant sinusoïdal.



Autres caractéristiques :

• Tension de sortie sélectionnable (220/230/240 V) ;
• Configuration d'alimentation à double entrée (SDU 10000 DI et SDU 10000 DI ER) ;
• Redémarrage automatique au retour du secteur (programmable via le logiciel) ;
• Activation du bypass : lorsqu'il est éteint, l'appareil passe automatiquement en mode bypass et charge la batterie ;
• Arrêt de la charge minimale ;
• Avertissement de batterie faible ;
• Délai de mise en route ;
• Contrôle complet par microprocesseur et DSP ;
• Contournement automatique sans interruption ;
• Utilisation d'un module d'alimentation personnalisé ;

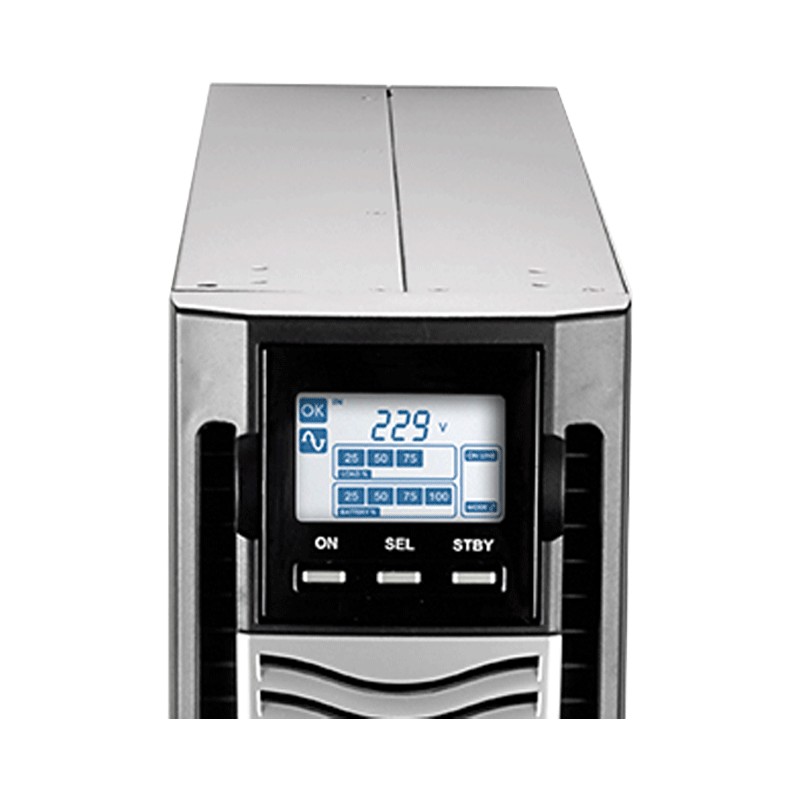

• Indications d'état, de mesure et d'alarme disponibles sur l'écran standard rétro-éclairé ;
• Mise à niveau de l'onduleur numérique (mise à niveau par flash) ;
• Protection de la prise de sortie par un interrupteur thermique réinitialisable ;
• Protection contre le retour d'énergie en standard : pour éviter le retour d'énergie vers le réseau.
• Passage manuel au mode de dérivation
