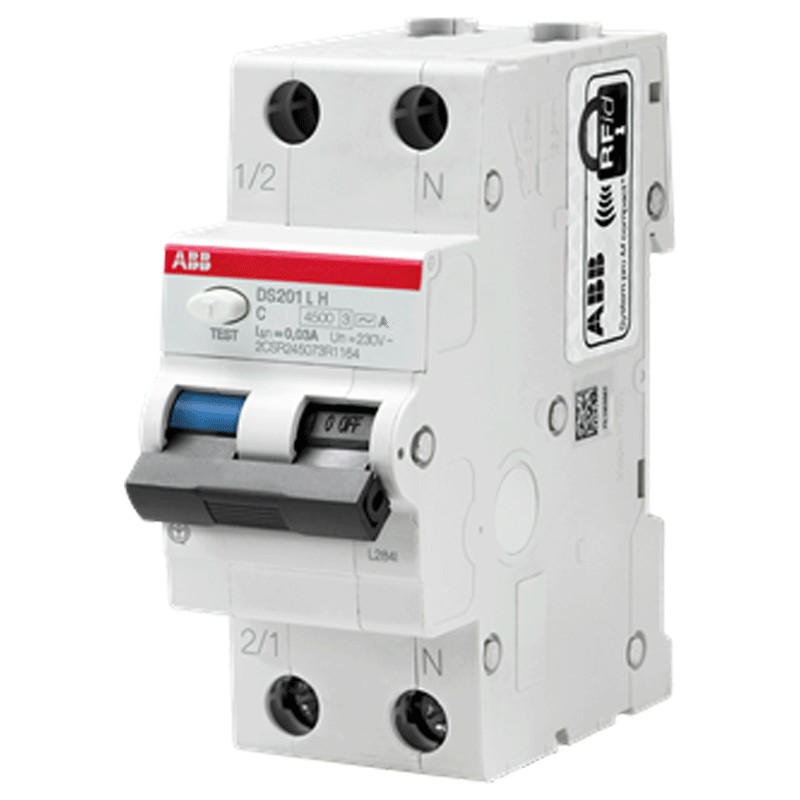

La série Abb DS201 L H est constituée d'interrupteurs magnétothermiques différentiels 1P+N avec un pouvoir de coupure de 4,5 kA, adaptés aux applications résidentielles.
Avec un encombrement de seulement deux modules, ces disjoncteurs offrent une protection complète contre les courts-circuits, les surcharges et les défauts différentiels.



Le différentiel magnétothermique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.



L'interrupteur magnétothermique différentiel présent dans l'installation électrique intègre trois protections différentes

• magnétique pour les courts-circuits qui peuvent mettre un bâtiment entier en danger d'incendie ;
• thermique pour les surcharges de l'alimentation en énergie électrique (par exemple, plus d'un appareil en fonctionnement) ;
• différentiel caractéristique du disjoncteur, qui protège le sujet contre une fuite de courant.



La courbe C, seuil d'intervention de 5 à 10 fois In, pour l'application de circuits ohmiques-inductifs avec des courants d'appel moyens. Il est largement utilisé dans les installations domestiques.



L'interrupteur différentiel de type AC assure le déclenchement pour des courants alternatifs sinusoïdaux appliqués de façon soudaine ou lentement croissante (CEI EN 61008-1).

Caractéristiques :


• Série Abb
• Tension 230 Vac
• Courant d'entrée 10A
• Pouvoir de coupure Icn 4,5kA
• Courbe d'intervention C
• Courant différentiel Idn 30mA
• Type de différentiel A
• 2 modules
• 1P+N
• Largeur 35 mm
• Hauteur 85 mm
• Profondeur 69 mm
• Poids net 182 gr
• Fréquence nominale 50Hz
• Degré de protection selon EN 60529 boîtier IP4X bornes IP2X
• Type de borne haut/bas borne bidirectionnelle à cage cylindrique
• Taille du collier de serrage pour le câble supérieur/inférieur mm2 25/25
• Couple de serrage supérieur/inférieur Nm 2
• Montage sur rail DIN selon EN 60715 (35 mm) par clip
• Position de montage au choix
• Alimentation en électricité par le haut et le bas
