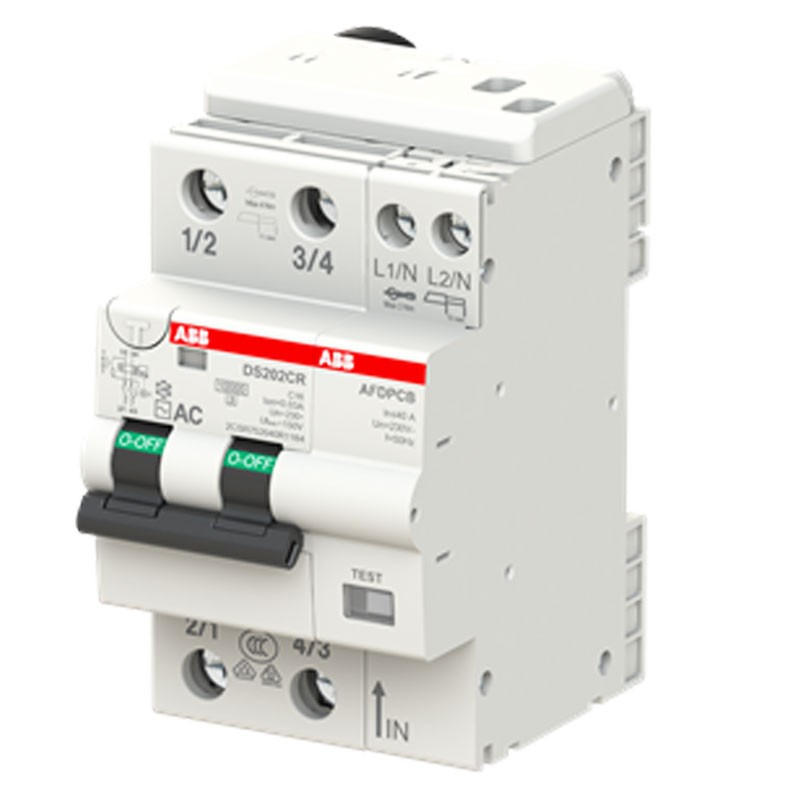

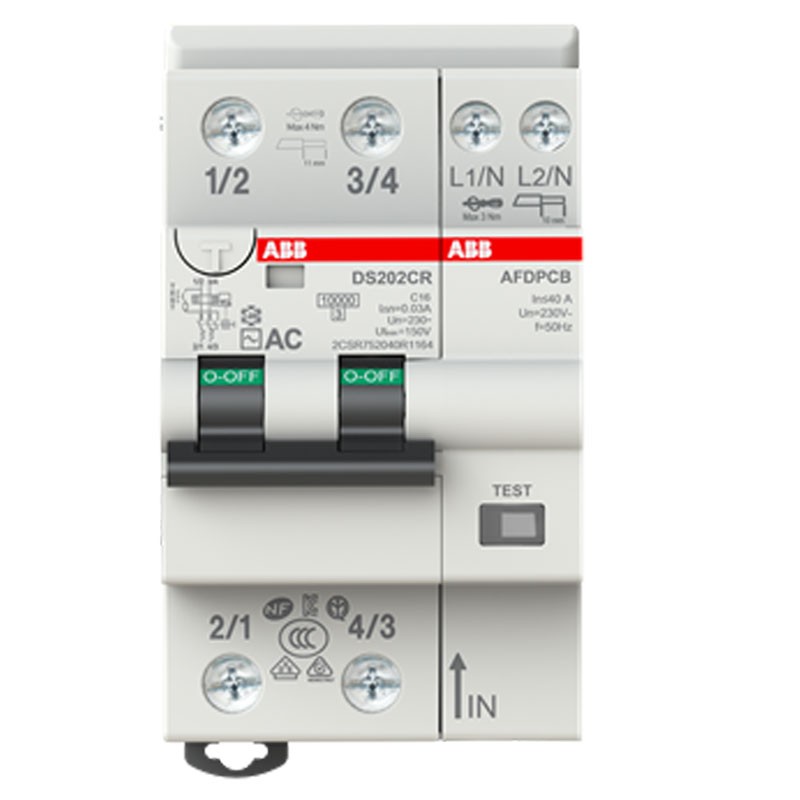

Interrupteur Abb magnétothermique différentiel 2 pôles 16A 30mA AC type 6kA 2 modules DS202CRC16AC30
ABB DS202CRC16AC30
8012542141754
L'interrupteur magnétothermique différentiel avec protection contre les surintensités Abb, avec les caractéristiques suivantes :
- Tension nominale de fonctionnement : selon IEC 60898-1 230V
- Tension nominale d'isolement (U i ) : selon IEC/EN 60664-1 440V
- Tension nominale de tenue aux chocs (U imp ) : 4 kV
- Caractéristique de déclenchement : C
- Type de courant résiduel Type de courant alternatif
- Type de tension d'entrée :AC
- Courant nominal (In ) : 16 Amps
- Courant résiduel nominal : 30 mA
- Capacité nominale de court-circuit : 6 kA
- Pouvoir de coupure en court-circuit maximal assigné (I cu ) : 10 kA
- Pouvoir de coupure en court-circuit de service nominal (Ics ) : 6 kA
- Courant de crête maximal : 0,25 kA
- Type de courant de fuite : AC
- Fréquence : 50Hz
Interrupteur Abb magnétothermique différentiel 2 pôles 16A 30mA AC type 6kA 2 modules DS202CRC16AC30
63,36 €
63,36 €
TTC
TTC
Payable également en 4 fois sans intérêt de:
15,84€
Articles disponibles: 293
Le différentiel magnétothermique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.
L'interrupteur magnétothermique du système électrique intègre trois protections différentes
- celle magnétique pour les courts-circuits qui peuvent mettre un bâtiment entier en danger d'incendie ;
- celle thermique pour les surcharges dans la fourniture d'énergie électrique (par exemple, plus d'un appareil ménager en fonctionnement) ;
- celle différentiele, typique du sauveteur, qui protège le sujet d'une fuite de courant.
L'intervention de l'interrupteur différentiel de type AC est assurée pour des courants alternatifs sinusoïdaux appliqués de manière soudaine ou lentement croissante (CEI EN 61008-1).
Caractéristiques :
- Série Abb
- Norme : CEI/EN 61009-1 - CEI/EN 61009-2-1
- Fréquence nominale : 50Hz
- Perte de puissance : 4.20W
- Connexion électrique : arbitraire
- Limite de la classe énergétique : 3
- Résistance électrique : 10000 opérations
- Endurance mécanique : 20000 opérations
- 2 modules
- Nombre de pôles : 2
- Nombre de pôles protégés : 2
- Indication de défaut : drapeau bleu sur la fenêtre
- Caractéristique de fonctionnement : instantanée
- Catégorie de surtension : III
- Position des bornes neutres : Droite Gauche
- Couple de serrage : 4 Nm
- Type d'accessoire : Contact auxiliaire - signalisation / contact auxiliaire
- Type de sectionneur de terre : non temporisé
- Température de l'air ambiant : Fonctionnement -5 /+55 °C - Stockage -40 /+70 °C
- Type de montage : Rail DIN EN 60715 (35 mm) par clip de fixation
- Position de montage : au choix
- Taille du câble : 35 mm².
- Degré de protection : IP20
- Degré de pollution : 3
- Conditions environnementales : 28 cycles - à 55 °C / 90-96 % - et 25 °C / 95-100 %
- Longueur de dénudage : 11 mm
- Statut RoHS : conformément à la directive 2011/65/EU et à l'amendement 2015/863 du 22 juillet 2019
- Largeur nette du produit : 36 mm
- Hauteur nette du produit : 86 mm
- Profondeur/longueur nette du produit : 72 mm
- Poids net du produit : 0,220 kg
- Profondeur d'encastrement ( t 2 ) : 72 mm
Capacité de connexion:
- Barre 10... 10 mm²
- Flexible 1...25 mm²
- Rigide Plein 1...35 mm²
Section transversale nominale:
- 1 - Solid-Core 1 ... 35 mm²
- 4 - Multi-Wired 1 ... 25 mm²
Veramente soddisfatto del servizio. A seguito di un piccolo disguido ho avuto massima assistenza ed hanno risolto velocemente e brillantemente. Comprerò ancora e lo consiglio ai futuri acquirenti.
In confronto ad altri siti ho trovato facilmente il materiale che cercavo, completo delle caratteristiche tecniche.
spedizione rapida, prodotto come dalle attese !
Fiche technique
- Modules:
- 2
- Pôles:
- 2P
- Courbe:
- C
- Pouvoir:
- 6KA
- Type de différentiel:
- AC
- Courant différentiel :
- 0.03A
- Ampère:
- 16A
- Protections du circuit:
- Interrupteurs différentiels thermomagnétiques
