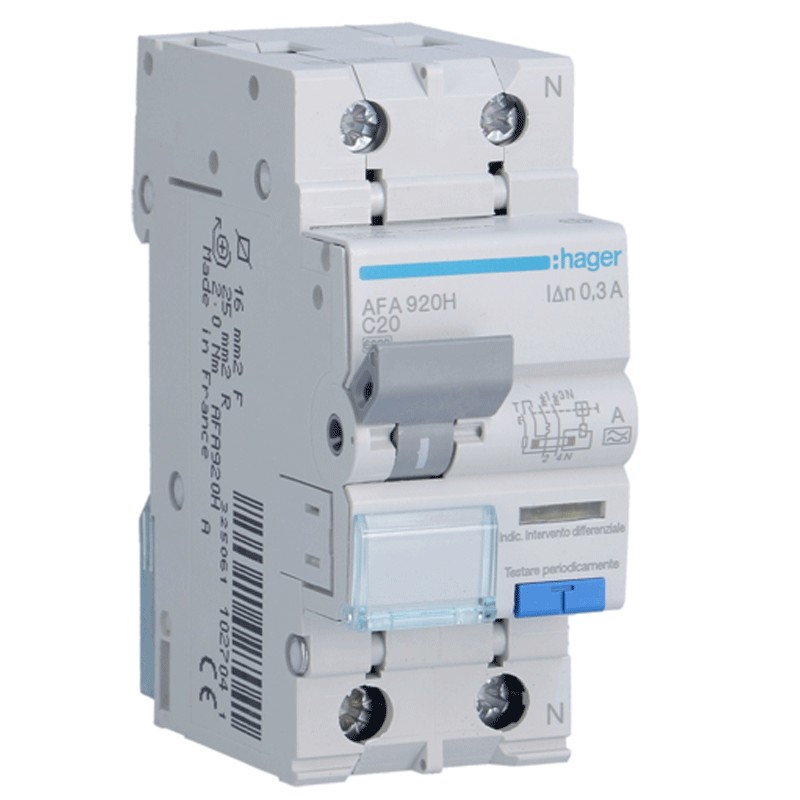

Interrupteur différentiel magnétothermique Hager 1P+N 300MA 20A AFA920H
Interrupteur magnétothermique différentiel Hager, 2 modules, connexion DIN (universel pour tout tableau du marché), 1P+N, 20 ampères, pouvoir de coupure 6kA, tension nominale AC 240 Vac, courant différentiel nominal 300mA, type A, courbe de déclenchement C.
Interrupteur différentiel magnétothermique Hager 1P+N 300MA 20A AFA920H
TTC
L'interrupteur différentiel magnétothermique présent dans le système électrique intègre trois protections différentes
- celle magnétique pour les courts-circuits qui peuvent mettre un bâtiment entier en danger d'incendie ;
- celle thermique pour les surcharges dans la fourniture d'énergie électrique (par exemple, plus d'un appareil ménager en fonctionnement) ;
- celle différentiele, typique du sauveteur, qui protège le sujet d'une fuite de courant.
La courbe C, seuil de déclenchement de 5 à 10 fois In, pour l'application de circuits ohmiques-inductifs avec des courants d'appel moyens. Il est largement utilisé dans les installations domestiques.
L'intervention de l'interrupteur différentiel de type AC est assurée pour des courants alternatifs sinusoïdaux appliqués de manière soudaine ou lentement croissante (CEI EN 61008-1).
Caractéristiques :
- Série Hager
- Tension Tension nominale de fonctionnement AC 240 Vac
- Courant dans 20A
- Pouvoir de coupure Icn 6kA
- Courbe d'intervention C
- Courant différentiel nominal 300 mA
- Tension d'isolation nominale 500 V
- Tension maximale de fonctionnement 240 V
- Courant nominal de tenue aux défauts 4000V
- 2 modules
- 1P+N
- Fréquence nominale 50 Hz
- Type de protection différentielle A
- Profondeur 68 mm
- Hauteur 83 mm
- Largeur 35 mm
- Type de raccord à vis
- Couple de serrage 2,1 Nm
- Degré de protection IP20
- Méthode de montage sur rail DIN
- Un design tropicalisé pour tous les climats
- Température de fonctionnement -25...40 °C
Fiche technique
- Modules:
- 2
- Pôles:
- 1P+N
- Courbe:
- C
- Pouvoir:
- 6KA
- Type de différentiel:
- AC
- Courant différentiel :
- 0.3A
- Ampère:
- 20A
- Protections du circuit:
- Interrupteurs différentiels thermomagnétiques
