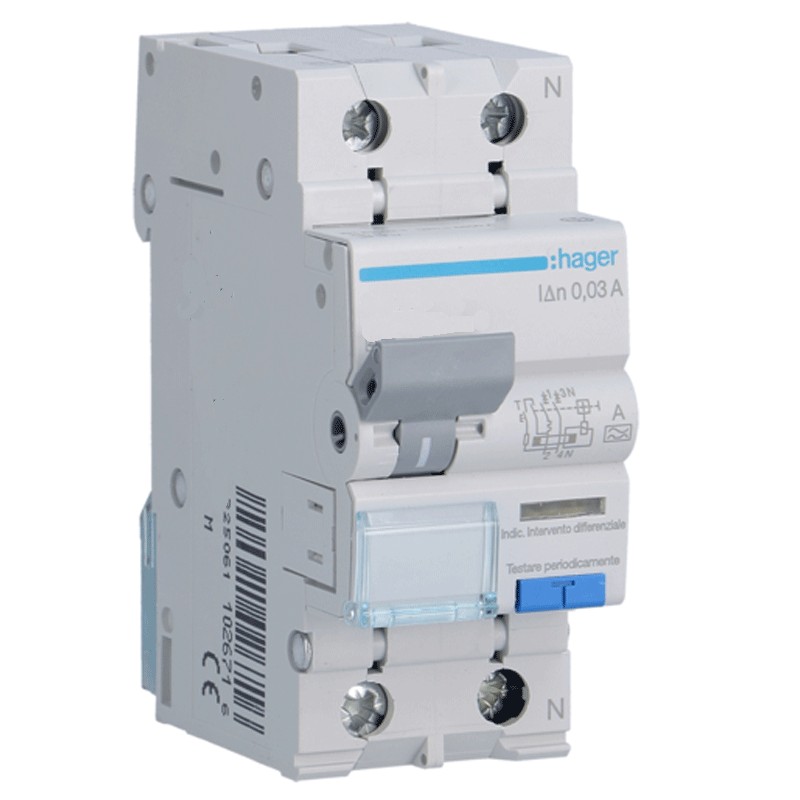

Interrupteur différentiel magnétothermique Hager 1P+N 30MA 16A ADA816H
Interrupteur magnétothermique différentiel Hager, 2 modules, connexion DIN (universel pour tout tableau du marché), 1P+N, 16 ampères, pouvoir de coupure 4,5kA, tension nominale 240 Vac, courant différentiel nominal 30mA, type A, courbe de déclenchement C.
Interrupteur différentiel magnétothermique Hager 1P+N 30MA 16A ADA816H
TTC
L'interrupteur magnétothermique est situé à côté du disjoncteur et intègre une protection magnétique avec une protection thermique et interrompt le courant électrique si nécessaire.
Le différentiel magnétothermique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.
L'interrupteur différentiel magnétothermique présent dans le système électrique intègre trois protections différentes :
- celle magnétique pour les courts-circuits qui peuvent mettre un bâtiment entier en danger d'incendie ;
- celle thermique pour les surcharges dans la fourniture d'énergie électrique (par exemple, plus d'un appareil ménager en fonctionnement) ;
- celle différentiele, typique du sauveteur, qui protège le sujet d'une fuite de courant.
L'intervention de l'interrupteur différentiel de type AC est assurée pour des courants alternatifs sinusoïdaux appliqués de manière soudaine ou lentement croissante (CEI EN 61008-1).
Caractéristiques :
- Série Hager
- Tension Tension nominale de fonctionnement AC 240 Vac
- Courant d'entrée 16A
- Pouvoir de coupure Icn 4,5kA
- Courbe de déclenchement C
- Caractéristique de déclenchement différentiel A
- Courant différentiel nominal 30 mA
- 2 modules
- 1P+N
- Fréquence nominale 50 Hz
- Profondeur 68 mm
- Hauteur 83 mm
- Largeur 35 mm
- Couple de serrage 2,1 Nm
- Degré de protection IP20
- Un design tropicalisé pour tous les climats
- Température de fonctionnement -25...40 °C
Fiche technique
- Modules:
- 2
- Pôles:
- 1P+N
- Courbe:
- C
- Pouvoir:
- 4.5KA
- Type de différentiel:
- A
- Courant différentiel :
- 0.03A
- Ampère:
- 16A
- Protections du circuit:
- Interrupteurs différentiels thermomagnétiques
