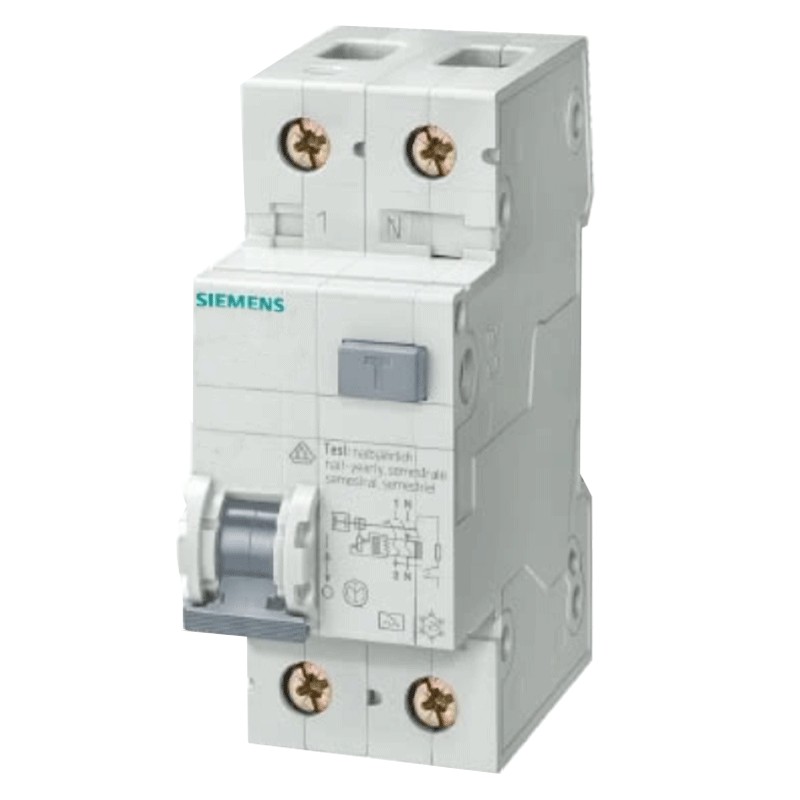

Magnétothermique Différentiel Siemens 6A 1P+N 6kA 30mA AC courbe C 2M 5SU13561KK06
Différentiel magnétothermique Siemens, protection combinée contre les courts-circuits, les surcharges et les fuites de courant. Idéal pour les installations domestiques et industrielles, avec les caractéristiques suivantes :
-
Courant nominal : 6 Ampères
-
Nombre de pôles : 1P+N
-
Tension de fonctionnement : 230/240V AC
-
Pouvoir de coupure : 6 kA
-
Courant différentiel : 30 mA
-
Courbe de déclenchement : C
-
Type de différentiel : AC
-
Nombre de modules : 2
-
Degré de protection : IP20

TTC

Protection complète de votre installation électrique
Le différentiel magnétothermique de Siemens intègre trois protections fondamentales :
- Protection magnétique contre les courts-circuits, évitant les incendies et les dommages à l'installation
- Protection thermique contre les surcharges, évitant les interruptions dues à des charges excessives
- Protection différentielle (30mA) contre les fuites de courant, assurant la sécurité des personnes.
Cette combinaison en fait un dispositif essentiel pour la sécurité électrique dans les habitations, les bureaux et les petites entreprises.
Magnétothermique Différentiel Siemens : courbe C et protection de type AC
Courbe C : protection idéale pour les charges mixtes
Grâce à la courbe C, l'appareil est adapté aux circuits à charges mixtes, comme les prises de courant et l'éclairage, ce qui réduit le risque d'interruptions non désirées.
Fonctionnement de l'interrupteur différentiel AC
Ce dispositif est de type AC, ce qui signifie qu'il est sensible aux courants différentiels sinusoïdaux, garantissant un déclenchement rapide en cas d'augmentation soudaine ou progressive des fuites, assurant ainsi des normes de sécurité élevées.
Interrupteur Différentiel Siemens : robustesse, fiabilité et conformité
Conception robuste et compacte
Conçu pour une installation rapide et facile sur rail DIN, l'appareil a une largeur de 2 modules et prend peu de place dans l'armoire électrique. Fabriqué à partir de matériaux sans halogène ni silicone, il garantit une sécurité environnementale et une durabilité accrues.
Fiabilité certifiée et conformité réglementaire
Fabriqué conformément aux normes CEI EN 61008-1, il garantit une intervention sûre et opportune sur les courants différentiels alternatifs sinusoïdaux. Il a une durée de vie mécanique de 10 000 cycles de commutation, ce qui garantit des performances fiables dans le temps.
Caractéristiques du Magnétothermique Différentiel Siemens
Données techniques
Caractéristique | Valeur |
---|---|
Courant nominal | 6A |
Nombre de pôles | 1P+N |
Tension d'alimentation | 230/240V AC |
Courant différentiel | 30 mA |
Capacité d'interruption | 6 kA |
Courbe de déclenchement | C |
Type de différentiel | AC |
Nombre de modules | 2 |
Installation et protection
Caractéristique | Valeur |
---|---|
Degré de protection | IP20 |
Section maximale du câble | 0,75/35 mm² |

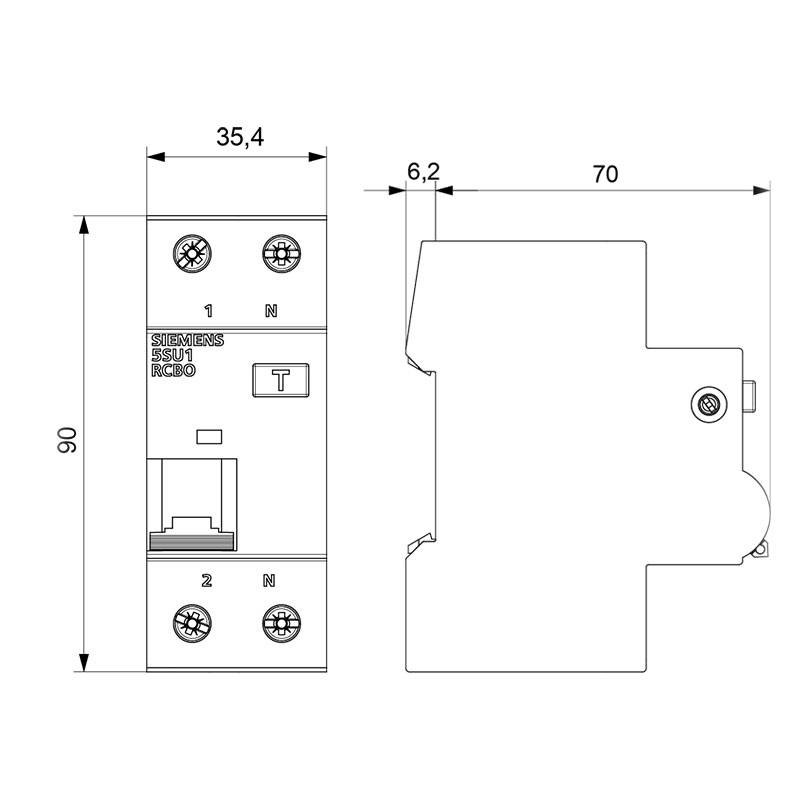

Dimensions
Caractéristique | Valeur |
---|---|
Hauteur | 90 mm |
Largeur | 36 mm |
Profondeur | 77 mm |
Profondeur d'encastrement | 70 mm |
Fiche technique
- Modules: 2
- Pôles: 1P+N
- Courbe: C
- Pouvoir: 6KA
- Type de différentiel: AC
- Courant différentiel : 0.03A
- Ampère: 6A
- Protections du circuit: Interrupteurs différentiels thermomagnétiques
