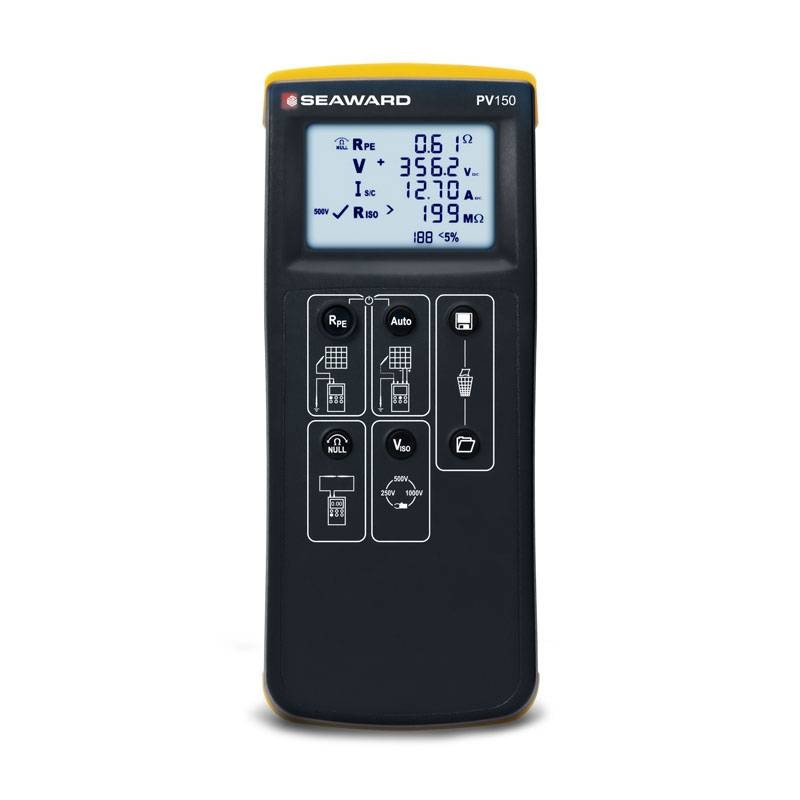

Le PV150 permet d'effectuer les mesures de vérification de la sécurité électrique requises pour un système photovoltaïque et le contrôle fonctionnel des modules ou des chaînes faisant partie du système lui-même, conformément aux dispositions du Guide CEI 82-25 comme référence (CEI 64/8 et IEC/EN62446).



Il effectue automatiquement les mesures suivantes

• Mesure de l'isolement jusqu'à 1000VDC
• Tension de circuit ouvert et courant de court-circuit Voc/Isc jusqu'à 1000V / 15A
• Continuité des conducteurs de protection avec 200mA

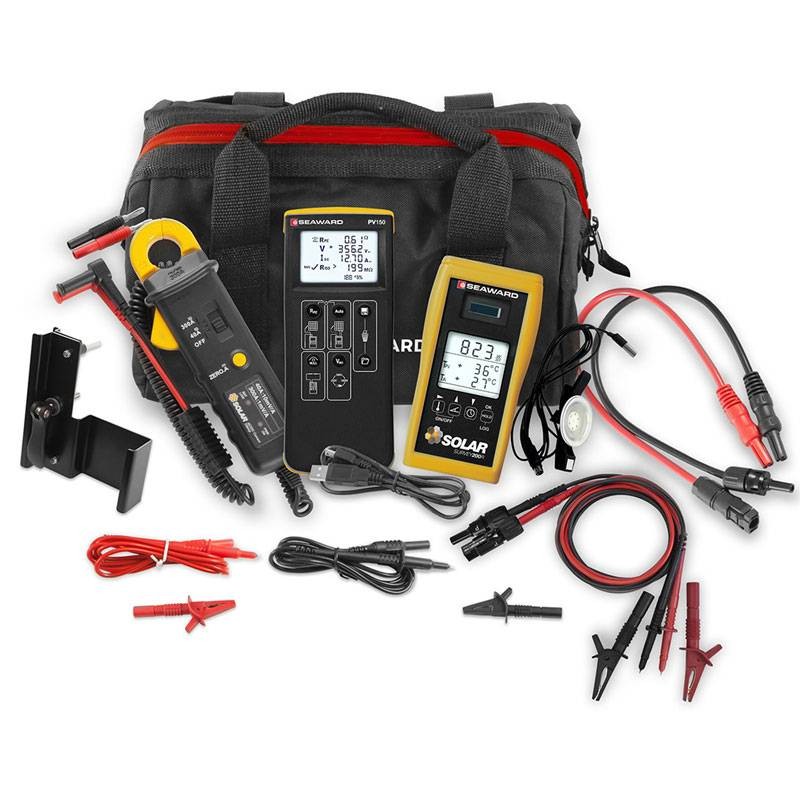

Le PV150 permet de vérifier la fonctionnalité des chaînes d'un champ photovoltaïque (IEC/EN62446) en mesurant la tension en circuit ouvert Voc et le courant de court-circuit Isc, également dans des conditions d'irradiation STD, à l'aide de l'accessoire de la série SOLAR200. Il permet également d'analyser les performances du champ photovoltaïque (DC) dans les conditions de fonctionnement en utilisant les pinces ampèremétriques standard, en fournissant une indication de la puissance générée par le système PV.



En appuyant sur un seul bouton, le nouveau testeur PV150 effectue séquentiellement toutes les mesures liées à la sécurité du système PV.



Séquence automatique des mesures :

• Continuité des conducteurs de protection avec 200mA
• Tension de vide jusqu'à 1000V DC
• Isc Courant de court-circuit jusqu'à 15A DC
• Test d'isolation jusqu'à 1000V DC



Le résultat peut être sauvegardé et un rapport de vos mesures peut être généré via le logiciel. Le diagramme montre comment connecter les câbles du Pv150 à la chaîne testée afin que tous les résultats puissent être obtenus en toute sécurité et AUTOMATIQUEMENT.



Mesure de l'irradiance :

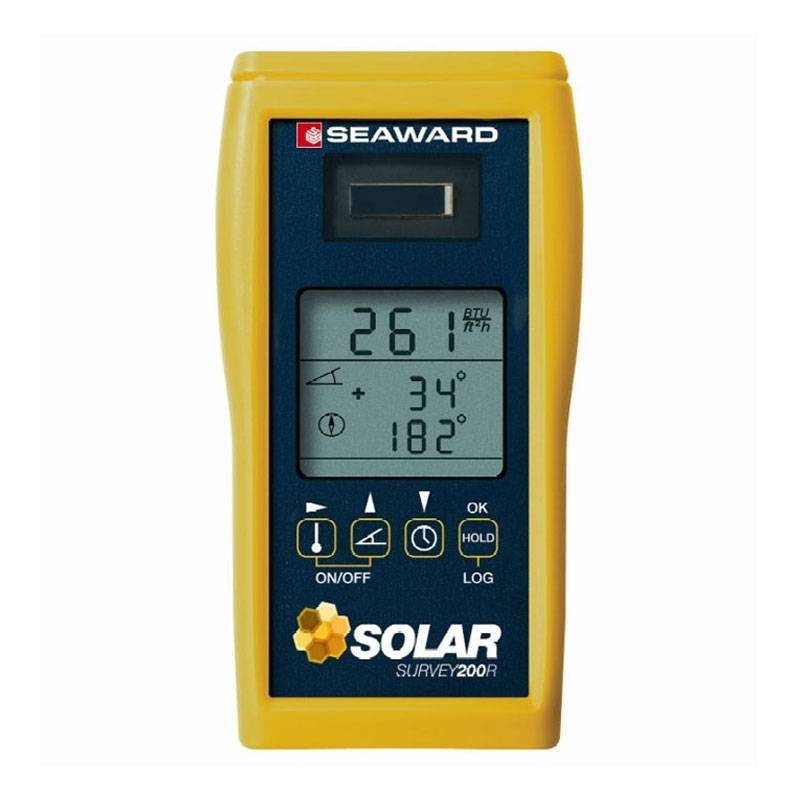

• La connectivité spéciale sans fil entre le PV150 et le compteur Solar Survey 200R haute performance permet de visualiser et de mesurer l'irradiance en temps réel pendant l'exécution des tests électriques. Cela signifie que l'irradiation, l'inclinaison et la température ambiante peuvent être enregistrées simultanément à l'intérieur du PV150 pendant que les tests électriques sont effectués
• Le Survey 200R peut également être utilisé comme enregistreur de données pour mesurer l'irradiance. Les données enregistrées peuvent être téléchargées dans le logiciel Solar Cert pour une analyse et un rapport plus approfondis.



Mesure de la puissance DC :

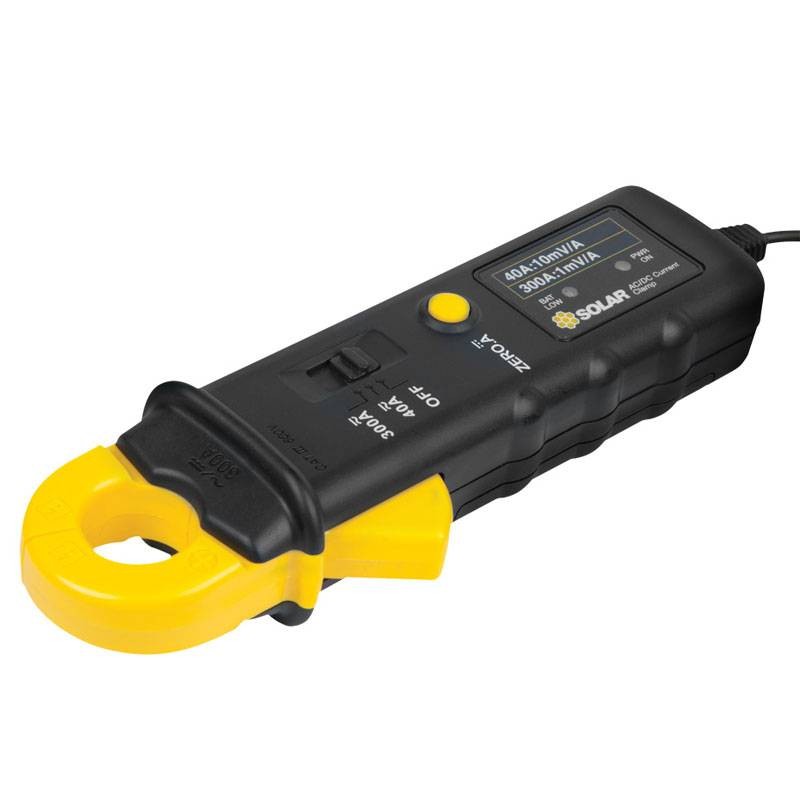

• En utilisant la pince ampèremétrique standard, il est possible de mesurer la puissance DC ou le courant de fonctionnement des branches.
• La pince a deux échelles, 40A et 300A, et en la connectant au PV150, vous pouvez facilement voir la puissance et le courant générés sur l'écran.



Spécifications électriques du PV150

• Alimentation 6 piles AA de 1,5 V
• Durée de vie des piles 1000 mesures
• Affichage LCD personnalisé avec rétro-éclairage
• Mémoire de 200 résultats
• Interface PC
• USB pour le téléchargement vers un PC (format CSV)
• Sécurité IEC/EN 61010-1, IEC/EN62446
• Température de fonctionnement 0 ÷ 40°C
• Catégorie de mesure CAT III 300V
• Altitude de fonctionnement jusqu'à 2000M
• Degré de pollution 2
• Norme de référence IEC/EN 61557-1-2-3-4-5-6-7



Fonctions :

• IEC 64-8
• CEM 2014/30/EU
• EMC : IEC/EN61326
• Guide CEI 82-25
• IEC/EN61010-032
• IEC/EN61010-1
• IEC/EN61557-1
• IEC/EN61557-2
• IEC/EN61557-4
• IEC/EN62446
• LVD 2014/35/EU
• MARQUAGE CE



Mesure de la tension en circuit ouvert (bornes photovoltaïques) :

• Plage d'affichage 0,0 1000VDC
• Plage de mesure 5.0 1000VDC
• Résolution 0,1VDC
• Précision ± (0,5% + 2 chiffres)
• Mesure du courant de court-circuit
• Plage d'affichage 0,00 15,00ADC
• Plage de mesure 0,50 15,00ADC
• Puissance maximale 10kW
• Résolution 0,01 ADC
• Précision ±(1% + 2 chiffres)



Continuité

• Tension d'essai en circuit ouvert >4V
• Courant d'essai en 2 ? >200mA
• Plage d'affichage 0.00 ? - 199 ?
• Plage de mesure (EN 61557-4) 0.05 ? 199 ?
• Résolution 0.01 ? maximum
• Précision ±(2% + 2 chiffres)
• Nombre d'essais répétés selon IEC61557-4 Environ 4000



Résistance d'isolation

• Spécification de la tension d'essai -0% +20% (circuit ouvert)
• Tension d'essai @ 1mA >1mA dans UN x (1000/V)
• Courant d'essai en court-circuit <2mA
• Plage d'affichage 0,05M ? - 199M ?
• Plage de mesure (EN 61557-2) 0.20 M ? 199 M ?
• Résolution 0,01M maximum
• Précision 0,05M 100M?±(5% + 5 chiffres) 101M ? 199M ±(10% + 5 chiffres)
• Nombre d'essais répétés selon IEC61557-2 Environ 3000



Mesureur de tension Rpe (bornes de 4 mm)

• Plage d'affichage 30V 440V
• Plage de mesure de la tension 30V 440V DC
• 30V 440V AC 50-60Hz
• Résolution 1V
• Précision ± (5% + 2 chiffres)



Courant de fonctionnement (via la pince de courant AC/DC)

• Plage d'affichage 0,1 A - 40,0 A
• Plage de mesure du courant 0,1 A 40,0 A DC
• 0,1A 40,0 50-60HzA AC
• Résolution 0,1 A
• Précision ± (5% + 2 chiffres)



Puissance DC (via pince de courant AC/DC)

• Plage d'affichage 0,00kW 40kW
• Plage de mesure 0,50kW 40kW
• Résolution 0,01kW
• Précision ±(5% + 5 chiffres)
