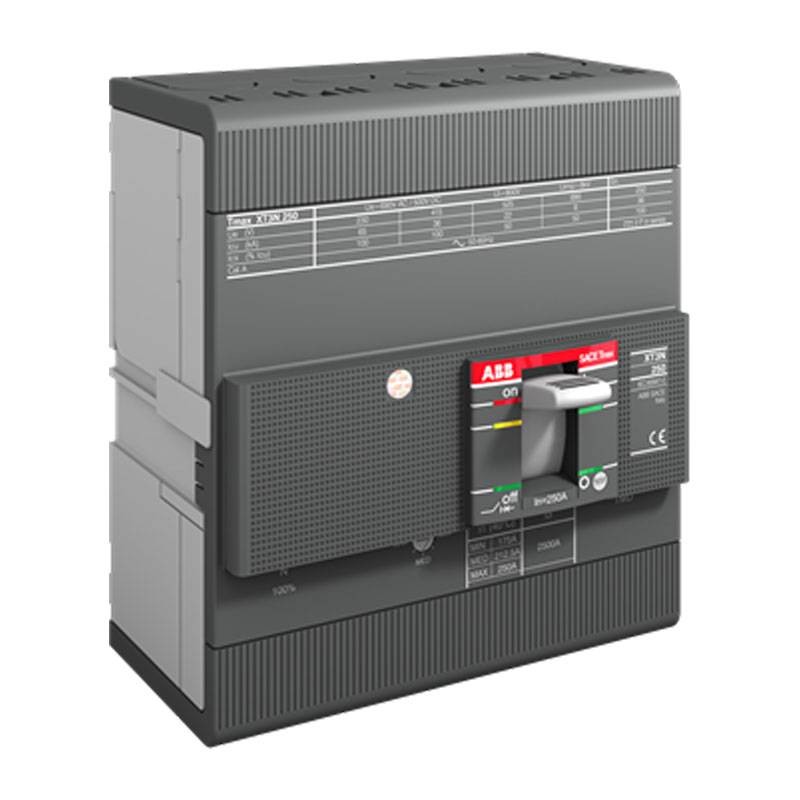

Interrupteur à boîtier Abb XT3N 4x200A 36kA XT3N200TMD4
ABB XT3N200TMD4
8015644019662
Interrupteur à boîtier Abb XT3N 4x200A 36kA fixe tétrapolaire avec bornes avant thermomagnétiques TMD R 200-2000A.
Interrupteur à boîtier Abb XT3N 4x200A 36kA XT3N200TMD4
981,21 €
981,21 €
TTC
TTC
Articles disponibles: 4
: 2
Payable également en 4 fois sans intérêt de:
245,30€
Souvent achetés ensemble
Caractéristiques :
- Largeur du produit : 140 mm
- Hauteur du produit : 150 mm
- Profondeur du produit : 70 mm
- Poids net du produit : 2,1 kg
- Type d'interrupteur : Distribution de puissance
- Type de produit principal : SACE Tmax XT
- Nom du produit : Disjoncteur en boîtier moulé
- Type de produit : Disjoncteur automatique
- Version : F
- Sections de câble - circuit principal : Barre collectrice 85...192 mm².
- Type de courant : AC/DC
- Durée de vie électrique : 120 cycles par heure 8000 cycle(s)
- Durée de vie mécanique : 240 cycles par heure - 25000 cycle(s)
- Nombre de pôles : 4
- Temps d'ouverture : CB avec SOR 15 ms - CB avec UVR 15 ms
- Commande multiple : 1 pièce(s)
- Puissance dissipée : aux conditions nominales de fonctionnement par pôle 13,2 W
- Courant nominal (In) : 200 A
- Fréquence nominale (f) : 50 / 60 Hz
- Tension nominale de tenue aux chocs (Uimp) : 8 kV
- Courant assigné de court-circuit instantané (Ii) : 2000 A
- Tension nominale d'isolement (Ui) : 800 V
- Tension nominale de fonctionnement : 690 V AC - 500 V DC
- Pouvoir de coupure assigné en court-circuit de service (Ics) : (AC 220 V) 50 kA - (AC 230 V) 50 kA - (AC 240 V) 50 kA - (AC 380 V) 27 kA - (AC 415 V) 36 kA - (AC 440 V) 19 kA - (AC 500 V) 15 kA - (AC 525 V) 9,75 kA - (AC 690 V) 3,75 kA - (DC 250 V) 2 pôles en série 36 kA - (DC 500 V) 3 pôles en série 50 kA
- Pouvoir de coupure assigné en cas de court-circuit extrême (Icu) : (220 V AC) 50 kA - (230 V AC) 50 kA - (240 V AC) 50 kA - (380 V AC) 36 kA - (415 V AC) 36 kA - (440 V AC) 36 kA - (500 V AC) 20 kA - (525 V AC) 13 kA - (690 V AC) 5 kA - (250 V DC) 2 Pôles en série 36 kA - (500 V DC) 3 Pôles en série 50 kA
- Courant nominal ininterrompu (Iu) : 250 A
- Tension nominale (Ur) : 690 V
- Tournevis recommandé : M8 Circuit principal
- Déclenchement : TMD
- Type de déclenchement : TM
- Plage de réglage : 140...200 A
- Niveau de performance en court-circuit : N
- Normes de référence : IEC60947-2
- Sous-type : XT3
- Type de connexion des bornes : Front
- Type de collier : Bolt
- Couple de serrage : 8 N-m.
Il n y ' a pas des avis
Fiche technique
- Typologie : Interrupteurs
- Pôles: 4P
- Pouvoir: 36KA
- Ampère: 200A
