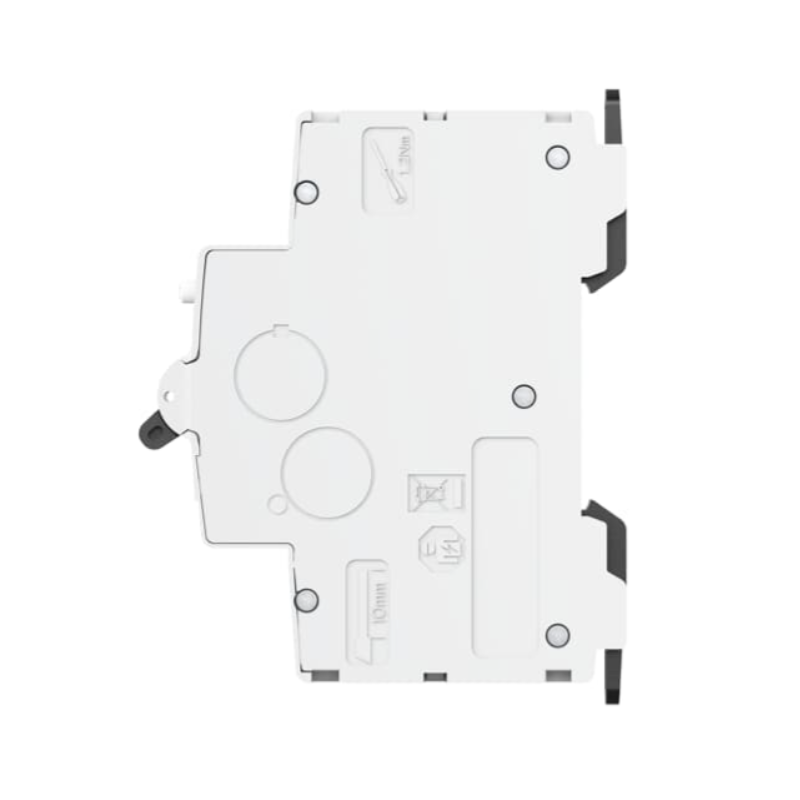

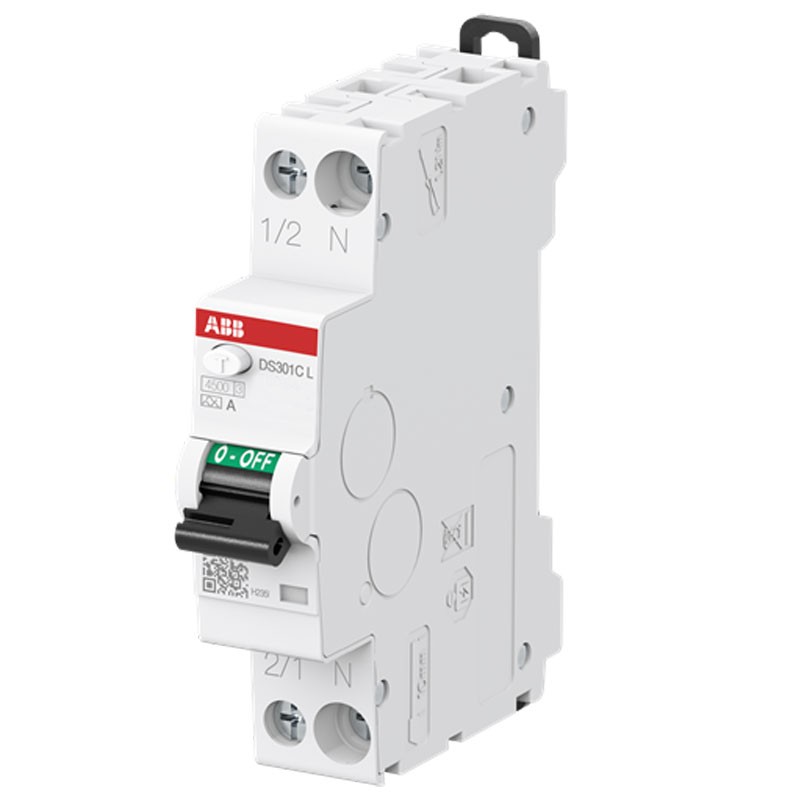

DS301 C L est la gamme de disjoncteurs différentiels slimline en 1 seul module. Grâce aux dimensions compactes du disjoncteur, il est possible de gagner de l'espace dans le tableau de distribution en accueillant plus de circuits et en assurant ainsi une meilleure sélectivité de l'installation. Il est également possible de réduire la taille du tableau de distribution résidentiel (par rapport à l'utilisation du même nombre de disjoncteurs différentiels dans deux modules).



Le disjoncteur magnétothermique est situé à côté du disjoncteur et intègre une protection magnétique avec une protection thermique et interrompt le courant électrique si nécessaire. Le disjoncteur magnétothermique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.



Le'interrupteur magnétothermique de l'installation électrique intègre trois protections différentes

• la protection magnétique contre les courts-circuits qui peuvent mettre tout un bâtiment en danger d'incendie
• la protection thermique en cas de surcharge de l'alimentation en énergie électrique (par exemple, plus d'un appareil ménager en fonctionnement)
• le disjoncteur différentiel, qui protège le sujet d'une fuite de courant.




la courbe C, seuil de déclenchement de 5 à 10 fois In, pour les circuits ohmiques-inductifs avec des courants d'appel moyens. Il est largement utilisé dans les installations domestiques.



L'interrupteur différentiel type A l’intervention est assuré pour les courants alternatifs sinusoïdaux différentiels et pour les courants différentiels unidirectionnels boutons poussoirs appliqués soudainement ou lentement croissants (CEI EN 61008-1).



Caractéristiques :

• Série Abb
• Tension 230 Vac
• Courbe de déclenchement C
• Fréquence nominale 50 Hz
• Degré de protection selon EN 60529 boîtier IP4X bornes IP2X
• Boîtier Groupe d'isolation I - II, RAL 7035
• Levier de commande Groupe d'isolation II, noir scellable en position ON-OFF
• Indicateurs de position du contact CPI (vert/rouge)
• Indicateur de déclenchement différentiel (bleu)
• Température ambiante (avec une moyenne journalière de +35 °C) -25/+55 degrés
• Température de stockage : -40/+70 degrés
