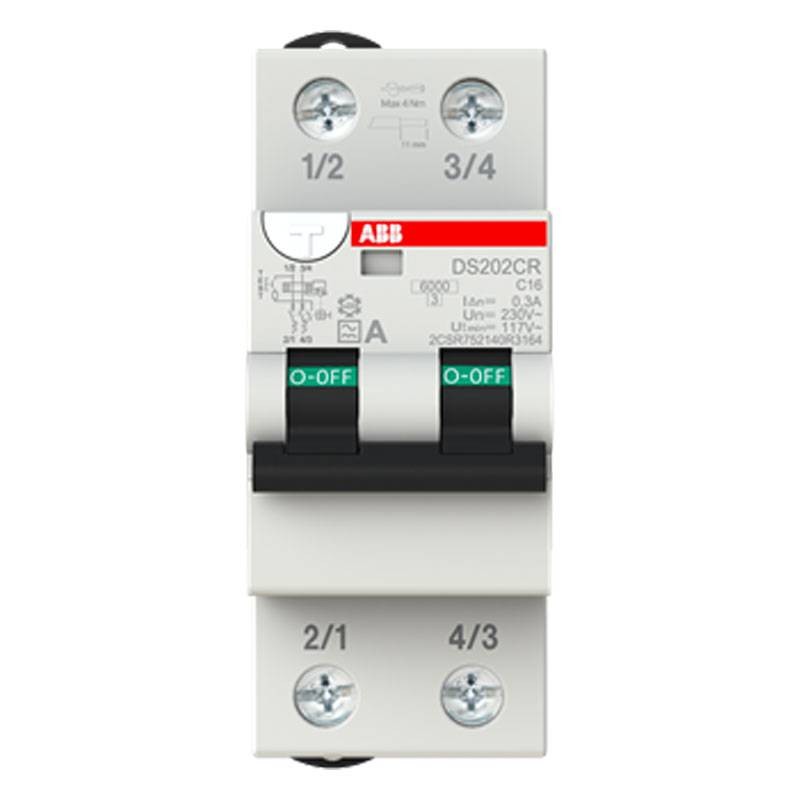

Dispositif 2P en deux modules pour la protection des circuits monophasés des utilisateurs finaux contre les surcharges et les courants de court-circuit. Protection contre les effets des courants alternatifs sinusoïdaux directs et des courants de défaut à la terre pulsés. Protection contre les contacts indirects et protection supplémentaire contre les contacts directs.



Courbe C, seuil de déclenchement 5 à 10 fois In, pour l'application de circuits ohmiques-inductifs avec des courants d'appel moyens. Largement utilisé dans les installations domestiques.



Un disjoncteur est un dispositif de sécurité capable d'interrompre automatiquement (c'est-à-dire sans intervention extérieure) le flux de courant électrique dans un circuit électrique en cas de surintensité.



Caractéristiques :

• Courant nominal : 16A
• Courant résiduel nominal : 300 mA
• Capacité nominale de court-circuit : 6 kA
• Nombre de pôles : 2
• Type de tension d'entrée : AC
• Caractéristique de déclenchement : C
• Degré de protection : IP20
• Nombre de modules : 2
• Tension nominale de fonctionnement : 230 V
• Tension nominale d'isolation : 440 V
• Tension nominale de tenue aux chocs : 4 kV
• Capacité nominale de court-circuit extrême : 10 kA
• Courant de crête maximal : 0,25 kA
• Fréquence nominale : 50 Hz
• Perte de puissance : 4,20 W
• Classe de limitation d'énergie : 3
• Catégorie de surtension : III
• Couple de serrage : 4 Nm
• Taille du câble : 35 mm
• Longueur de dénudage du câble : 11 mm
• Température ambiante : Fonctionnement -25/+55 degrés
• Degré de pollution : 3
• Largeur : 36 mm
• Hauteur : 86 mm
• Profondeur : 72 mm
