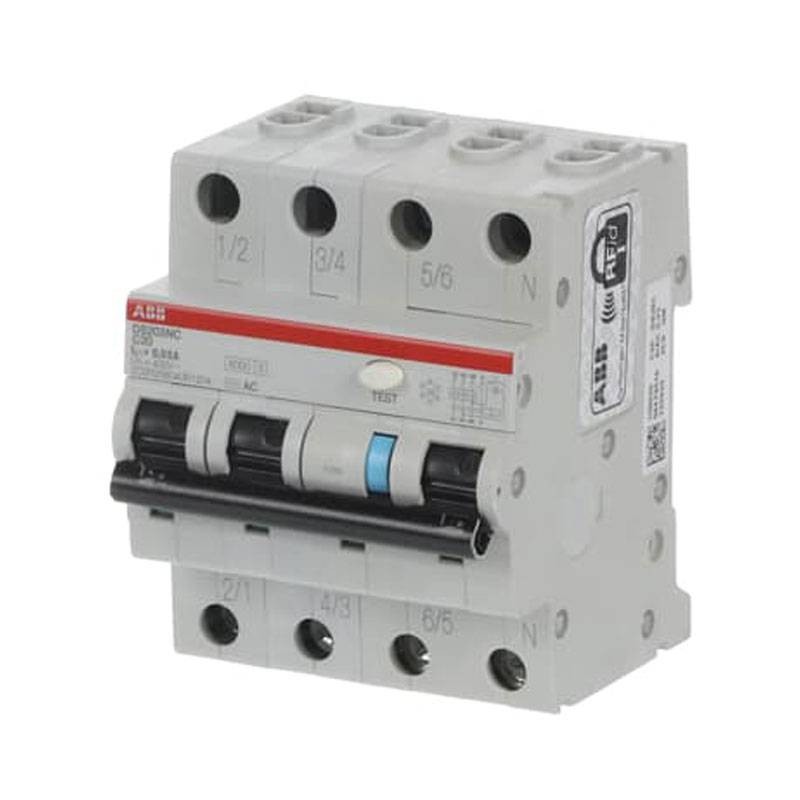

Magnétothermique différentiel Abb 25A 4P 30mA AC 6KA DS3NC25AC30
ABB DS3NC25AC30
8012542352129
Magnétothermique différentiel Abb DS203NC C25 AC30 :
- Courant nominal 25A
- 4 Pôles
- Courant résiduel nominal 30mA (0.03)
- Tension d'entrée type AC
- Capacité nominale de court-circuit 6KA
- 4 modules
- Type de tension d'entrée AC
Magnétothermique différentiel Abb 25A 4P 30mA AC 6KA DS3NC25AC30
257,62 €
257,62 €
TTC
TTC
Articles disponibles: 17
Payable également en 4 fois sans intérêt de:
64,41€
L'interrupteur magnétothermique est situé à côté du disjoncteur différentiel et intègre une protection magnétique avec une protection thermique et interrompt le courant électrique si nécessaire.
Le différentiel magnétothermique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.
L'interrupteur magnétothermique différentiel de l'installation électrique intègre trois protections différentes
- la protection magnétique contre les courts-circuits qui peuvent mettre tout un bâtiment en danger d'incendie ;
- la protection thermique contre les surcharges de l'alimentation électrique (par exemple, plus d'un appareil en fonctionnement) ;
- le disjoncteur différentiel, qui protège le sujet d'une fuite de courant.
La courbe C, seuil de déclenchement de 5 à 10 fois In, pour les circuits ohmiques-inductifs avec des courants d'appel moyens. Il est largement utilisé dans les installations domestiques.
Le déclenchement de l'interrupteur différentiel de type AC est assuré pour des courants alternatifs sinusoïdaux appliqués soudainement ou augmentant lentement (IEC 61008-1).
L'interrupteur magnétothermique différentiel DS203C est un dispositif 3P+N en 4 modules pour la protection des circuits contre les surcharges et les courts-circuits ; disponible avec les courbes de déclenchement B et C et des courants nominaux jusqu'à 32A, il permet la protection contre les effets des courants alternatifs sinusoïdaux (type AC), sinusoïdaux et continus avec des composantes pulsatoires (type A), également dans une version résistante aux déclenchements intempestifs (APR).
Caractéristiques :
- Normes de référence : IEC 61009-1 - IEC 61009-2-1 - EN 61009-2-1
- Tension assignée de fonctionnement : selon IEC 60898-1 415 V
- Tension assignée d'isolement (Ui) : selon IEC/EN 60664-1 500 V
- Capacité nominale de court-circuit extrême (Icu) : 10 kA
- Courant nominal de court-circuit conditionnel (Inc) : 10 kA
- Pouvoir de coupure assigné en cas de court-circuit, en % de Icu (Ics) : 6 kA
- Courant de crête maximal : 0,25 kA
- Fréquence nominale (f) : Fréquence d'échantillonnage : 50 60 Hz
- Perte de puissance : 10,3 W
- Classe de limitation d'énergie : 3
- Résistance électrique : 10000 cycles (i)
- Résistance mécanique : 20000 cycle(s)
- Caractéristique de fonctionnement : instantanée
- Catégorie de surtension : III
- Position des bornes neutres : droite
- Type de sectionneur de terre : Sans retard
- Accessoires disponibles : Oui
- Capacités de raccordement : Tige de distribution 10 mm² - Rigide 25 ... 25 mm² - Flexible 25 ... 25 mm² - Flexible 25 ....
- Section nominale : 1 - Rigide 25 25 mm² - 4 - Multi-câblée 1 25 mm² - 4 - Multi-câblée 1 25 mm² - 4 - Multi-câblée 1 25 mm².
- Température ambiante : Fonctionnement -25 55 °C
- Degré de protection : IP2X
- Degré de pollution : 2
- Dimensions : Largeur du produit : 0,071 mètre Hauteur du produit : 0,085 mètre Profondeur du produit : 0,069 mètre
- Poids net du produit : 0,480 kg
- Profondeur d'encastrement (t2) : 69 millimètres.
Il n y ' a pas des avis
Fiche technique
- Modules: 4
- Pôles: 4P
- Courbe: C
- Pouvoir: 6KA
- Type de différentiel: AC
- Courant différentiel : 0.03A
- Ampère: 25A
- Protections du circuit: Interrupteurs différentiels thermomagnétiques
