L’ interrupteur magnétothermique est situé à côté du disjoncteur différentiel et intègre une protection magnétique avec une protection thermique et interrompt le courant électrique si nécessaire. Le disjoncteur magnétothermique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.




L’ interrupteur magnétothermique de l'installation électrique intègre trois protections différentes :

• la protection magnétique contre les courts-circuits qui peuvent mettre en péril tout un bâtiment en raison du risque d'incendie
• la protection thermique pour les surcharges dans l'alimentation en énergie électrique (par exemple, plus d'un appareil en fonctionnement).
• Le disjoncteur différentiel, qui protège la personne d'une fuite de courant.




Le déclenchement de l’ interrupteur différentiel de type A est assuré pour les courants différentiels sinusoïdaux alternatifs et pour les courants différentiels unidirectionnels pulsés appliqués soudainement ou augmentant lentement (IEC 61008-1).

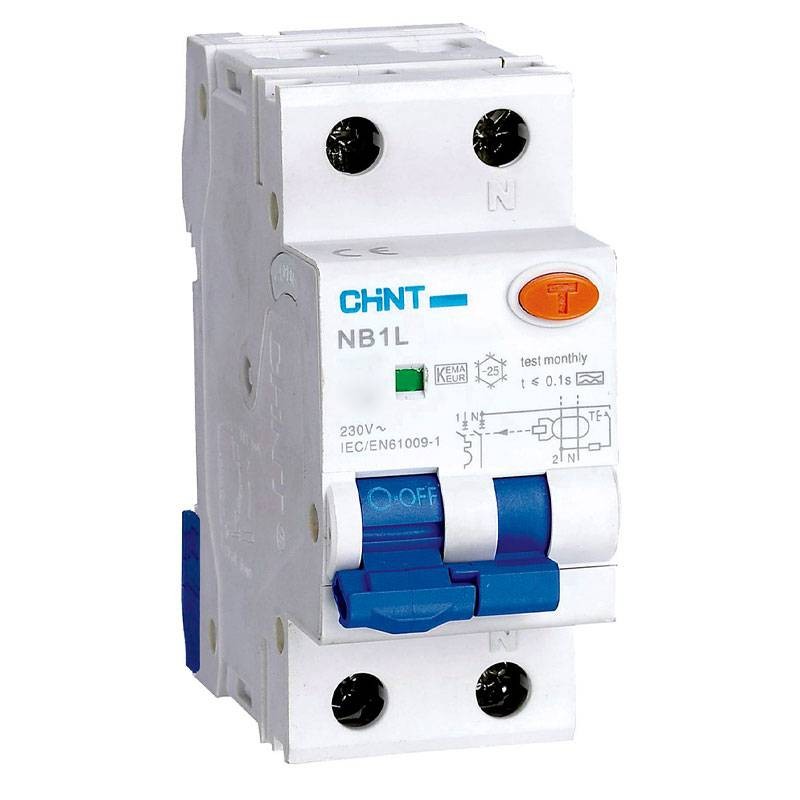

Interrupteurs à courant résiduel NB1L1 série 4,5 kA pour la protection thermomagnétique/différentielle. Particulièrement adaptés à la protection des lignes contre les surcharges et les courts-circuits, ainsi que contre les contacts directs. Destinés aux applications civiles, tertiaires et industrielles.




Caractéristiques :

• Norme de référence : IEC/EN 61009-1
• Nombre de pôles : 1P+N
• Courant nominal : 6 A
• Courbe de déclenchement : C
• Tension nominale : 230 Vac
• Fréquence nominale : 50/60 Hz
• Tension d'isolation : 500 Vac
• Tension d'impulsion : 6 kv
• Pouvoir de coupure nominal : 4,5 kA
• Pouvoir de coupure extrême : 6 kA
• Pouvoir de coupure nominal en service : 4,5 kA
• Puissance dissipée : 3,6 W
• Nombre de modules DIN (1 DIN = 18 mm) : 2
• Degré de protection : IP20
• Dimensions : 86x36x77 mm (HxLxP)
