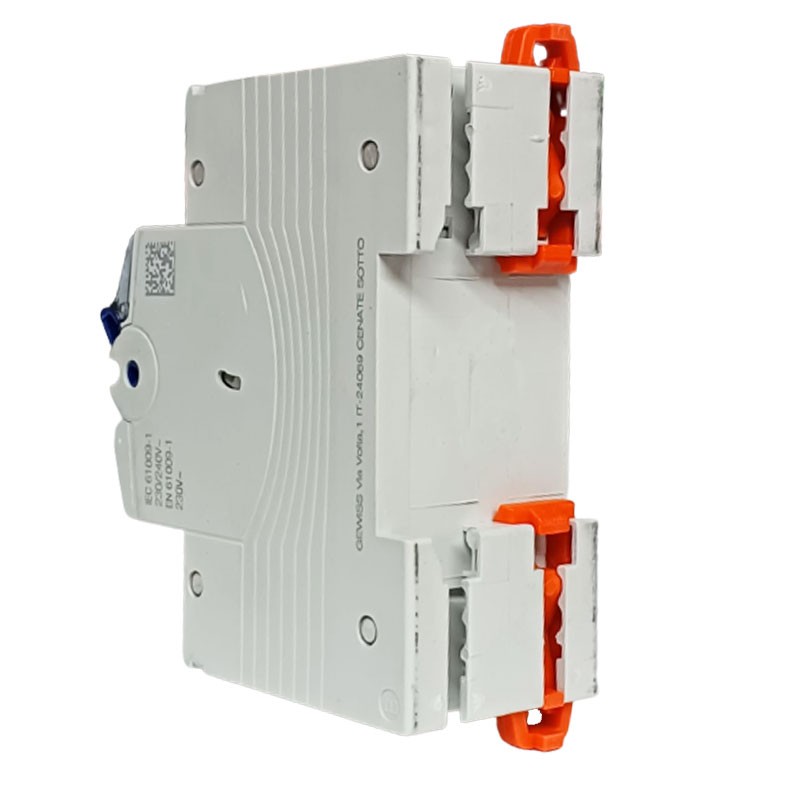

Disjoncteur différentiel Gewiss 16A 1P+N 30MA AC 6KA 2 Modules GW94107
GEW GW94107
8011564059870
Disjoncteur différentiel Gewiss 16A 1P+N 30MA AC 6KA à 2 modules avec les caractéristiques suivantes :
- Désignation : MDC 60
- Nombre de pôles : 1P+N
- Nombre de modules : 2
- Courant nominal : 16 A
- Courant différentiel nominal : 30 mA
- Type : AC
- Courbe C
- Tension nominale : 230 - 240 V
- Pouvoir de coupure 230V : 6000A
Disjoncteur différentiel Gewiss 16A 1P+N 30MA AC 6KA 2 Modules GW94107
51,39 €
51,39 €
TTC
TTC
Articles disponibles: 60
: 32
Payable également en 4 fois sans intérêt de:
12,85€
Le disjoncteur thermo-magnétique est situé à côté du disjoncteur différentiel et intègre une protection magnétique avec une protection thermique et interrompt le courant électrique si nécessaire.
Le disjoncteur thermomagnétique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.
Le disjoncteur thermo-magnétique de l'installation électrique intègre trois protections différentes :
- Le magnétique pour les courts-circuits qui peuvent mettre en danger un bâtiment entier avec le risque d'incendie.
- le thermique pour les surcharges dans la fourniture d'énergie électrique (par exemple, plus d'un appareil en fonctionnement)
- Le disjoncteur de courant résiduel, qui protège le sujet contre une fuite de courant.
La courbe C, seuil de déclenchement de 5 à 10 fois In, pour les circuits ohmiques-inductifs avec des courants d'appel moyens. Et largement utilisé dans les installations domestiques.
Le déclenchement du disjoncteur à courant résiduel de type CA est assuré pour des courants alternatifs sinusoïdaux appliqués de manière soudaine ou lentement croissante (CEI 61008-1).
La série RCD 90 répond à toutes les exigences de protection contre les défauts à la terre, quel que soit le domaine d'application. La gamme se compose de disjoncteurs à courant résiduel compacts MDC. (de 6 à 32A, courbes B et C, jusqu'à 10kA et ln de 30 et 300mA de type AC, A, AIR, AS et F) BD et BDHP, blocs différentiels pour disjoncteurs MT et MTHP (ln de 10mA à 3A de type AC, A, AIR, AS et A réglable) IDP différentiel pur (jusqu'à 125A, ln de 10 à 500mA de type AC, A, AIR, AS, F et B).
Caractéristiques :
- Fréquence nominale : 50/60 Hz
- Pouvoir de coupure 230V (Icn) : 6000A
- Pouvoir de coupure (Ics) : 1 x Icn
- Pouvoir de coupure 230V (Icu) : 10 kA
- Pouvoir de coupure (Ics) : 100% Icu
- Tension d'isolement : 500V
- Niveau d'immunité (onde 8/20µs) : 250A
- Tension nominale de résistance aux impulsions : 4 kV
- Catégorie de surtension : III
- Nombre d'opérations électriques : 10 000
- Nombre d'opérations mécaniques : 20 000
- Section du câble rigide : <=1x35 - <=2x16 - <=1x16+2x10 mm².
- Section du câble souple : <=1x35 - <=2x16 - <=1x16+2x10 mm².
- Couple de serrage nominal : 2 Nm
- Température de fonctionnement : -25 - +40 degrés
- Température de stockage : -40 - +70 degrés
- Compatibilité avec les auxiliaires électriques
- Compatibilité avec ReStart
- Position de montage : au choix
Fiche technique
- Tension: 230/240VAC
- Modules: 2
- Pôles: 1P+N
- Courbe: C
- Pouvoir: 6KA
- Type de différentiel: AC
- Courant différentiel : 0.03A
- Ampère: 16A
- Protections du circuit: Interrupteurs différentiels thermomagnétiques
