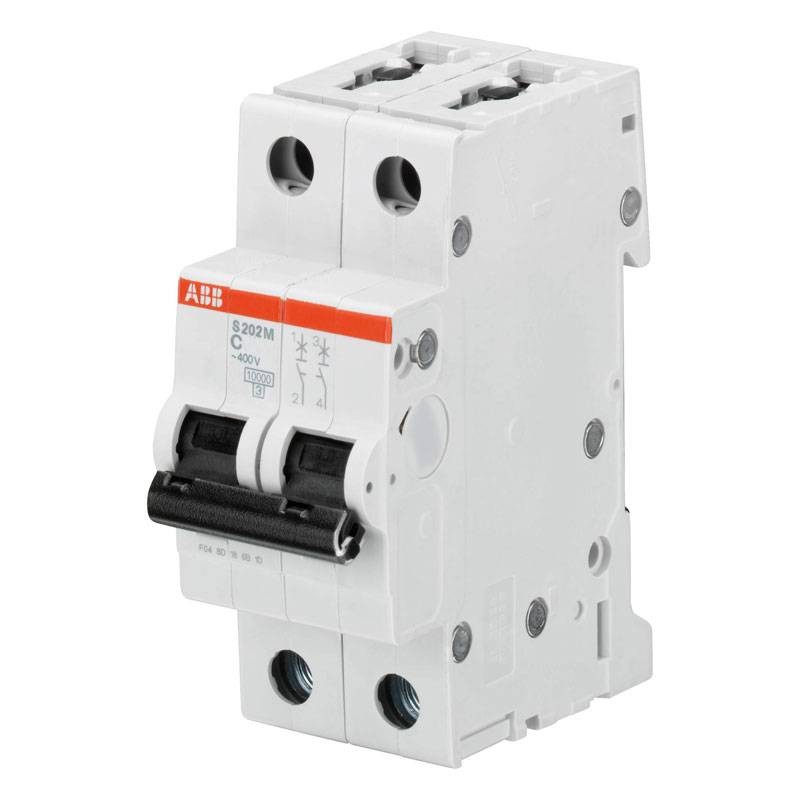

Magnétothermique Abb S202M 63A 2P 10KA C 2 Modules S543989
ABB S543989
4016779605816
Magnétothermique Abb série S202M :
- Courant nominal 63A
- 2 Pôles
- Capacité nominale de court-circuit 10KA
- Type C
- 2 Modules
- Tension nominale de fonctionnement : 400V
Magnétothermique Abb S202M 63A 2P 10KA C 2 Modules S543989
73,52 €
73,52 €
TTC
TTC
Articles disponibles: 7
Payable également en 4 fois sans intérêt de:
18,38€
Souvent achetés ensemble
Les interrupteurs magnétothermiques System pro M compact S200 protègent les installations contre les surcharges et les courts-circuits, garantissant un fonctionnement fiable et sûr.
Tous les interrupteurs magnétothermiques de la gamme S200 sont conformes aux normes CEI-EN 60898-1, CEI- EN 60947-2, UL1077 et CSA 22.2 n° 235 (à l'exception de la version 4,5kA), ce qui permet de les utiliser dans des applications résidentielles, commerciales et industrielles.
Peut être combiné avec les blocs différentiels de la série DDA 200.
La courbe C peut tolérer des surintensités de courte durée jusqu'à cinq à dix fois le courant nominal et est largement utilisée dans les installations domestiques.
Caractéristiques :
- Normes de référence : IEC/EN 60898-1 - CSA 22.2 No. 235 - IEC/EN 60947-2 - UL 1077
- Caractéristique de déclenchement : C
- Tension nominale de fonctionnement : selon IEC 60898-1 400 V AC - selon IEC 60898-1 400 V - selon IEC 60947-2 440 V AC
- Tension de fonctionnement : Maximum (Tolérance incluse) 125 V DC - Maximum (Tolérance incluse) 440 V AC - Minimum 12 V DC
- Tension nominale d'isolation (Ui) : selon IEC/EN 60664-1 440 V
- Tension de tenue aux chocs (Uimp) : 4 kV à 2000 m 5 kV au niveau de la mer 6,2 kV
- Tension de tenue diélectrique : 50/60 Hz, 1 min : 2 kV
- Type de tension d'entrée : AC/DC
- Courant nominal (In) : 63 A
- Capacité nominale de court-circuit : (AC) 10 kA - (230 V AC) 10 kA - (400 V AC) 10 kA
- Capacité nominale de court-circuit extrême (Icu) : (230 V AC) 25 kA - (400 V AC) 15 kA - (440 V AC) 15 kA - (230 V) 25 kA - (400 V) 15 kA
- Courant nominal de court-circuit conditionnel (Inc) : (230 V) 10 kA - (400 V) 20 kA
- Capacité nominale de court-circuit de service (Ics) : (133 V AC) 15 kA - (230 V AC) 7,5 kA
- Fréquence (f) : 50 Hz
- Fréquence nominale (f) : 50 / 60 Hz
- Perte de puissance : 9,6 W aux conditions nominales de fonctionnement par pôle 4,8 W
- Connexion de la tension d'alimentation : arbitraire
- Indication de la position du contact : rouge ON / vert OFF
- Classe de limitation d'énergie : 3
- Résistance électrique : 10000 cycle(s) AC
- Résistance mécanique : 20000 cycle(s)
- Nombre de pôles protégés : 2
- Nombre de pôles : 2
- Catégorie de surtension : III
- Couple de serrage : 2,8 N-m
- Type de borne à vis : Borne de levage de vérin bidirectionnelle à sécurité intégrée
- Désignation de l'actionneur : I / O
- Matériau de l'actionneur : Groupe d'isolation II, noir, scellable
- Matériau du boîtier : Classe d'isolation II, RAL 7035
- Montage sur rail DIN : TH35-15 (rail de montage 35 x 15 mm) selon IEC 60715 - TH35-7.5 (rail de montage 35 x 7,5 mm) selon IEC 60715
- Position de montage : au choix
- Tournevis recommandé : Pozidriv 2
- Accessoires disponibles : Oui
- Capacité de connexion : Barre collectrice 10 / 10 mm² - Flexible avec embout 0,75 ... 25 mm² - Flexible 0,75 ... 25 mm² - Flexible 0.75 ... 25 mm² - Rigide 0.75 ... 35 mm² - Rigide 0.75 ... 35 mm² - Semi-rigide 0,75 ... 35 mm² - Semi-rigide
- Dimensions d'installation : selon DIN 43880 1
- Type de bornes : bornes à vis
- Température ambiante : En fonctionnement -25 ... +55 °C - En stockage -40 ... +70 °C
- Température de référence de l'air ambiant : 30 °C
- Degré de protection : IP20
- Largeur en nombre d'intervalles modulaires : 2,0
- Largeur du produit : 35 mm
- Hauteur du produit : 88 mm
- Profondeur du produit : 69 mm
- Poids net du produit : 0,25 kg
- Poids net du poteau : 0,125 kg
- Profondeur intégrée (t2) : 69 mm
Il n y ' a pas des avis
Fiche technique
- Tension: 400VAC
- Modules: 2
- Pôles: 2P
- Courbe: C
- Pouvoir: 10KA
- Degré de protection: IP20
- Ampère: 63A
- Protections du circuit: Disjoncteurs
