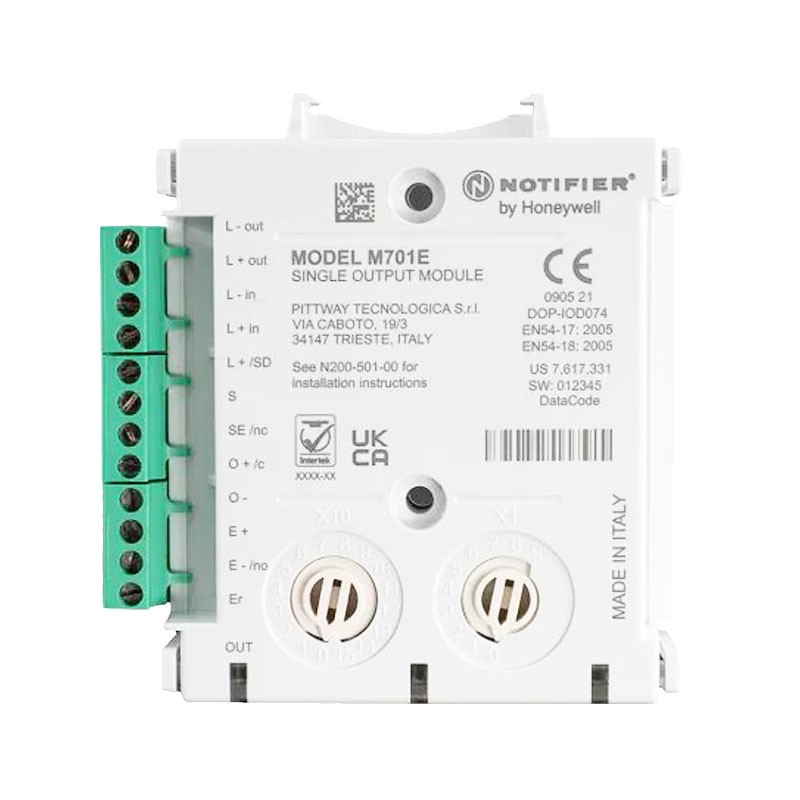

M701E Notificateur adressé module de sortie 1
NOT M701E
Module de sortie 1 adressé par microprocesseur Notifier pour systèmes analogiques. M-701E est compatible avec tous les panneaux de commande analogiques NOTIFIER.
Il fournit un circuit de sortie pour les signaleurs optiques/acoustiques polarisés ou un relais de forme C (contacts libres de potentiel).
M701E Notificateur adressé module de sortie 1
53,70 €
53,70 €
TTC
TTC
Articles disponibles: 555
: 80
Payable également en 4 fois sans intérêt de:
13,43€
Tous les modules de la série 700 sont équipés d'un dispositif d'isolation de la boucle de communication interne.
Avantages :
- L'adressage des modules se fait au moyen de commutateurs rotatifs décimaux (01-99).
- Le module est alimenté directement à partir de la boucle 2 fils des différents panneaux de commande analogiques NOTIFIER
- Deux modes de fonctionnement : - CON = pour la signalisation optique/acoustique polarisée ; - FORC = contact relais libre de potentiel. La configuration CON nécessite une alimentation séparée pour les dispositifs de signalisation optique/acoustique.
- Module d'isolation sur la boucle de communication
- Grand angle de vision des LED
- La DEL intégrée clignote chaque fois qu'une communication est reçue du panneau de commande, sauf si elle est programmée pour ne pas clignoter.
- Immunité élevée contre les interférences électromagnétiques
- Connexion facile.
Applications :
- Peut être utilisé pour faire fonctionner des équipements de signalisation optique/acoustique dans des circuits de type Y ou Z (classe A ou B). Peut être programmé pour faire fonctionner des électro-aimants, des volets, etc., et pour remettre sous tension les détecteurs de fumée conventionnels à 4 fils et à barrière linéaire. Les commandes comprennent 2 commutateurs rotatifs pour programmer directement l'adresse sur la ligne analogique de 1 à 99. Il peut être modifié sur le terrain pour fournir un seul contact FORC libre de potentiel (N.O. ou N.C.).
Installation :
Grâce à sa conception mécanique spéciale, le module M-701E, permet :
- montage mural, dans un conteneur en plastique spécial M200E-SMB
- montage sur un rail DIN standard de 35 mm x 7,5 mm au moyen de l'adaptateur en plastique M200E-DIN
- Montage sur panneau via l'adaptateur en plastique M200E-PMB.
Opération :
- Chaque module M-701E utilise une des 99 adresses disponibles sur la boucle. Il répond à l'interrogation périodique de l'unité de contrôle et signale le type et l'état du dispositif connecté à l'unité de contrôle : la LED clignotante indique que le module est en communication avec l'unité de contrôle. Sur commande de l'unité de contrôle, le module active son relais interne et envoie des données sur son état à l'unité de contrôle. La configuration de type FORC (contacts inverseurs libres de potentiel) est obtenue en sélectionnant convenablement les dip-switches (voir figure ci-dessous). L'adresse peut être programmée avant ou après l'installation.
Caractéristiques :
- Section maximale du câble : 2,5 mm2
- Tension de fonctionnement : 15÷30Vdc (boucle de communication)
- Pour assurer le bon fonctionnement des LED, il faut garantir une tension de 17,5 Vdc. (Boucle de communication)
- Courant : 5mA avec LED allumée
- Courant de veille : 310 µA (LED = sans clignotement) 510 µA (LED = clignotement)
- Courant de surveillance : 0 µA OUVERT, 100 µA NORMAL, 200 µA COURT-CIRCUIT
- Contacts relais : 2 A @ 30 Vdc résistifs
- Inductif : 1 A @ 30 Vdc (0,6 pF.)
- Température de fonctionnement : - 20°C + 60°C.
- Humidité relative : 5% - 95% sans condensation
- Dimensions : 93mm (H) 94mm (L) 23mm (P)
- Poids (module seul) : 110 grammes
- Poids (module + M200E-SMB) 235 grammes.
Il n y ' a pas des avis
Fiche technique
- Typologie : Modules Indexés
