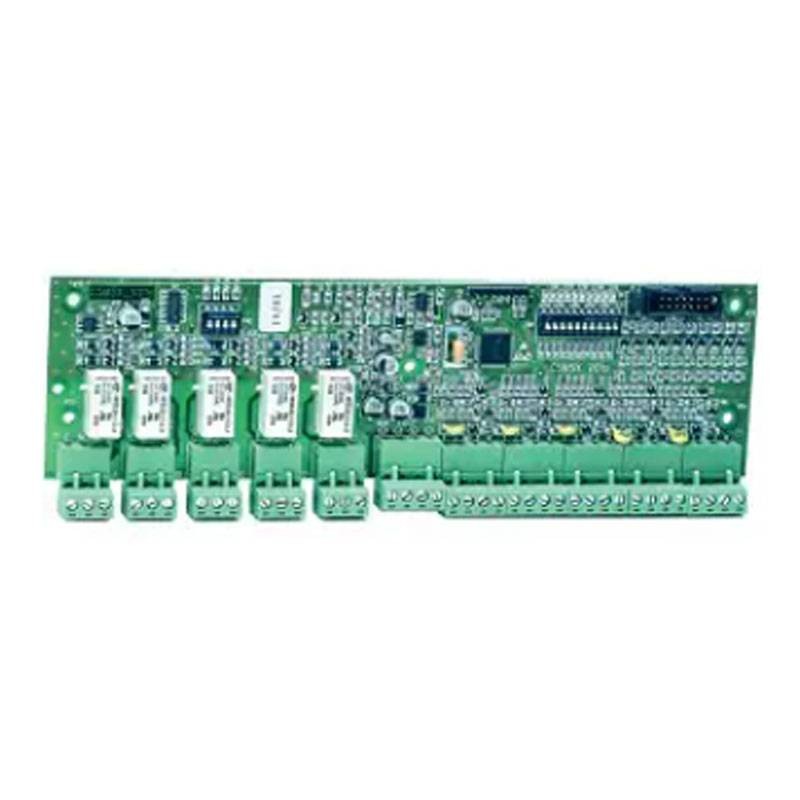

Module d'interface Notifier 5 entrées 5 sorties MCX-55ME
NOT MCX-55ME
Module interface Notifier 5 entrées 5 sorties, chaque entrée peut être connectée à une ligne supervisée à deux ou quatre fils, chaque sortie dispose d'un contact inverseur libre de potentiel.
Compatible avec les centrales CLIP et Advanced.
Module d'interface Notifier 5 entrées 5 sorties MCX-55ME
308,88 €
308,88 €
TTC
TTC
Articles disponibles: 12
: 4
Payable également en 4 fois sans intérêt de:
77,22€
Souvent achetés ensemble
La carte MCX-55ME peut être utilisée avec tous les panneaux de contrôle adressés par NOTIFIER avec les protocoles CLIP (1-99) et Advanced (1-159). Elle se compose de 5 modules d'entrée et de 5 modules de sortie avec des relais de sortie à contacts libres de potentiel. Les dimensions de la carte la rendent également compatible avec les racks standard de 19" d'une hauteur de 6 U.S. Le boîtier n'est pas fourni ; il peut être choisi par l'installateur parmi les nombreuses tailles disponibles dans le commerce.
Avantages :
- Tous les modules de la carte sont alimentés directement par la boucle de communication à 2 fils avec l'unité de contrôle.
- Pour un câblage, une maintenance ou un remplacement rapide, des bornes amovibles sont prévues sur les bornes, subdivisées par fonction.
- La carte est certifiée CPR conformément à la norme EN.54.18.
- Le module utilise 10 adresses consécutives sur les 99 disponibles par ligne, adresses programmables par dip-switches
- Les entrées ou sorties non utilisées peuvent être exclues
- La carte est certifiée CPR conformément à la norme EN 54-18
- Alimentation 15-30Vdc
- Courant de repos 4mA avec LED clignotante
- Température de fonctionnement 0°C à +50°C
- Humidité relative jusqu'à 93%.
Modules d'entrée :
- L'entrée de chaque module, adaptée à la détection de la fermeture d'un contact normalement ouvert, est prévue pour une connexion de type boucle à 2 fils ou à 4 fils. La connexion d'entrée à 2 fils nécessite l'utilisation d'une résistance de fin de ligne fournie en standard. La connexion externe en boucle à 4 fils (LOOP) permet de détecter l'alarme même en cas d'interruption de la boucle.
Modules de sortie :
- La sortie de chaque module relais consiste en un contact libre de potentiel avec les caractéristiques suivantes : ? charge résistive = 2 A @ 30 VDC ; ? Charge inductive = 0,6 A @ 30 VDC
Fonctionnement :
- La carte utilise 10 adresses consécutives de l'unité de contrôle. En fonction de l'unité de contrôle à laquelle le module est connecté, la valeur des adresses autorisées peut être : 01-99 pour les unités de contrôle avec le protocole CLIP ou 01-159 pour celles avec le protocole Advanced. L'adresse initiale de la carte peut être sélectionnée à l'aide du Dip-Switch SW-2 et correspond aux DÉCLINS de l'adresse complète sur l'unité de contrôle. Les modules internes individuels correspondent respectivement aux UNITÉS (du début +0 à +9) Les adresses supérieures à 99 ne sont valables que pour les unités de contrôle avec protocole avancé Note : Comme l'unité de contrôle n'interroge pas l'adresse 00, avec la sélection de l'adresse des dix premiers, le premier module n'est pas reconnu.
Exclusion de modules individuels :
- L'exclusion d'un seul module est obtenue en mettant le dip-switch SW1 correspondant sur OFF, ce qui permet d'utiliser l'adresse du module EXCLU pour d'autres dispositifs. (uniquement en mode CLIP)
Connexion à l'unité de contrôle :
- La ligne à 2 fils provenant de la centrale doit être connectée au bornier LOOP à 4 bornes. Pour faciliter le relais vers d'autres appareils, les bornes 1-2 et 3-4 sont connectées ensemble.
Caractéristiques :
- Dimensions : La carte a des dimensions adaptées à un rack 19 standard de hauteur 6 U.S. 233 mm x 70 mm, y compris le bornier.
- Espacement des trous de montage : 218 mm x 37,5 mm
- Température de fonctionnement : 0/49 °C
- Humidité relative : 0 ? 93 % (sans condensation)
- Alimentation électrique : directement à partir de la ligne adressée à l'unité de contrôle
Il n y ' a pas des avis
Fiche technique
- Typologie : Modules Indexés
