Tableau pour photovoltaïque Eaton IKA-SOL20-X11 EP-501984


EAO EP-501984 9010653063865

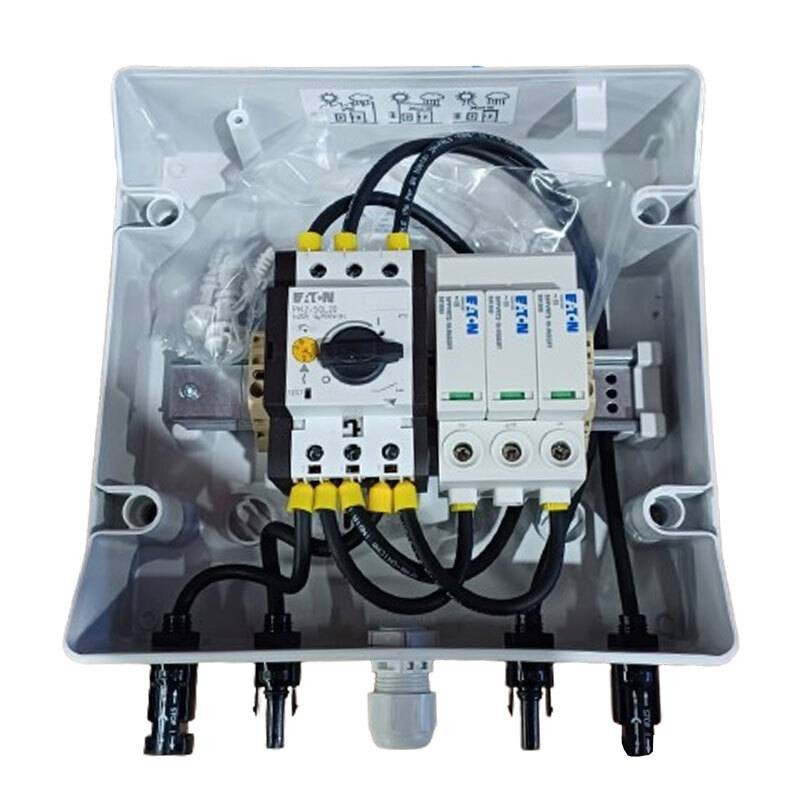

Tableau électrique de chaîne DC pour photovoltaïque Eaton IKA-SOL20-X11 composé de :

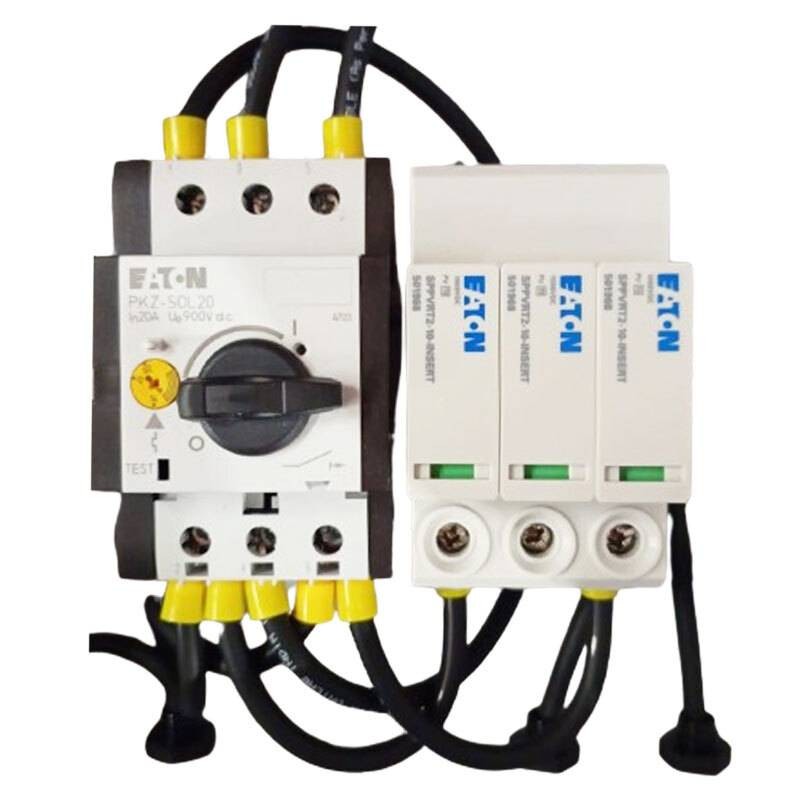

  • 1 interrupteur automatique de protection chaîne PKZ-SOL20 2pôles 20A code 120938
  • Chaîne PV à l'entrée de l'inverter 1x IN + 1x OUT
  • 1 Parafoudre SPPVRT2-10-INSERT Type 2 1000V 3 modules
  • Connexion sur MC4
  • 1 Tbleau IKA-1/8 - 8 modules
Vous avez des questions sur ce produit ou vous n’avez pas trouvé ce que vous cherchiez? Demandez des informations!
Tableau pour photovoltaïque Eaton IKA-SOL20-X11 EP-501984
223,81 €
223,81 €

223,81 €
TTC

223,81 €

Achetez-le d'ici et recevez-le de Mardi, 18 Mars
paypal Payable également en 4 fois sans intérêt de: 55,95€
2 ans de garantie
Retour facile en 14 jours

Avantages :

  • Sécurité : IKA-SOL protège les onduleurs et les modules PV contre les surintensités et les surtensions du côté CC de l'installation PV.
  • IKA SOLAR protège les modules PV et les onduleurs contre les surintensités et les surtensions du côté CC du système PV.
  • Certifié par Eaton selon IEC/EN 61439-2 Annexe DD (PVA)
  • IKA-SOL protège les onduleurs et modules PV contre les courts-circuits et les surtensions
  • Appareils de commutation de branche conformes à la norme IEC/EN 61439-2 Annexe DD (PVA)
  • Concevoir et tester des onduleurs de branche certifiés (PVA) vous prendrait beaucoup de temps : Eaton les a préparés et certifiés pour vous.
  • Une protection efficace est la première étape. En utilisant les SPD de la série SPPVR, IKA SOL se protège en premier lieu contre les surtensions.
  • La présence du disjoncteur PKZ-SOL garantit ensuite une déconnexion sûre et une protection contre les c.c.



Données électriques :

  • Niveau de protection de tension 3,8 kilovolts
  • Tension d'entrée max. DC 900V
  • Tension nominale de fonctionnement (EU) 900V
  • Courant nominal INA de l'ensemble de commutation 1x19,5A
  • Courant nominal INA d'un circuit 19,5A
  • Courant d'entrée par string max 19.5A
  • Courant de décharge IN (8/20 MS) 20kA
  • Courant total (8/20 MS) max 40kA



Données mécaniques :

  • Matériau du boîtier ABS (matériau d'isolation)
  • Couleur Gris
  • Hauteur du boîtier 231 mm
  • Longueur du boîtier / profondeur 115 mm
  • Largeur du boîtier 238 mm
  • Méthode de montage visible
  • Section du conducteur PE : 16 - 25 mm² - min./max. 6 mm²
  • Matériau du boîtier Thermoplastique
  • Degré de protection IP65
  • Résistant aux chocs IK10
  • Température de fonctionnement minimale -5 degrés
  • Température de fonctionnement maximale 40 degrés
  • Nombre d'entrées 1
  • Nombre de modules par ligne 8
  • Nombre de lignes 1
  • Nombre d'entrées de chaînes 1

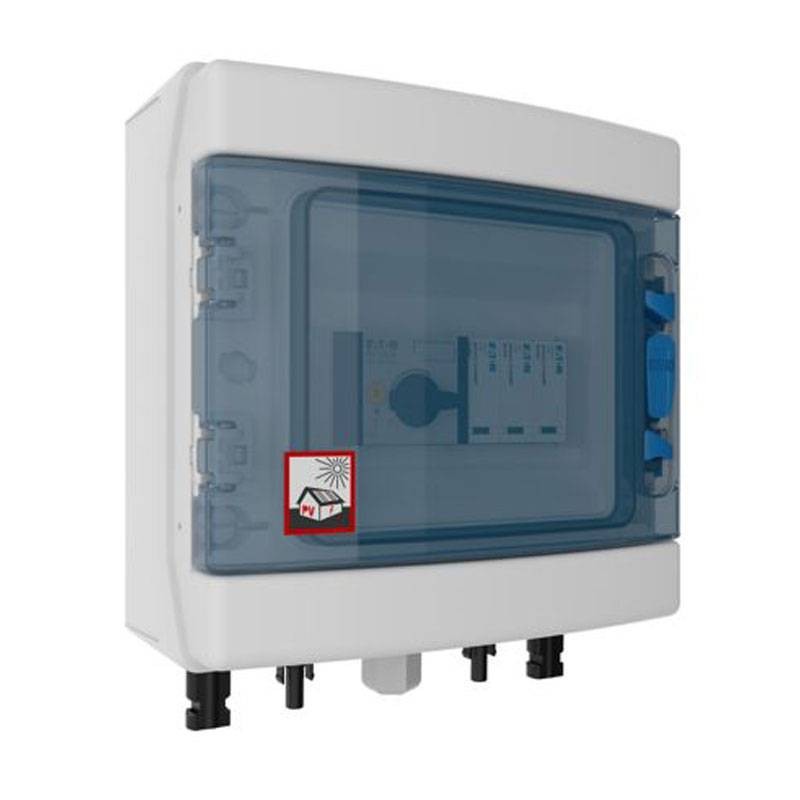

  • Porte transparente du tableau de distribution
  • Type de connexion MC4
  • Interrupteur du générateur DC-21A
  • Disjoncteur de branche DC 20A
  • Chaîne PV à l'entrée de l'onduleur 1 entrée + 1 sortie
  • Protecteurs de chaîne 2 pôles
  • Ensemble de disjoncteurs PVA



Caractéristiques :

  • Équipé d'une connexion à la terre / d'un déconnecteur
  • Sans fonction de surveillance



Ces produits sont conformes à la norme IEC/EN 61439-2 Annexe DD (PVA) :

  • L'appareillage de commutation de branche IKA SOLAR a passé les essais rigoureux requis par l'annexe DD (PVA) de la norme CEI/EN 61439-2, y compris les essais de cyclage thermique, de température et d'exposition au rayonnement solaire. IKA SOLAR est donc prêt à être raccordé.



Interrupter automatique de protection de chaîne PKZ-SOL20 :

  • Le disjoncteur de protection de chaîne DC PKZ-SOL Moeller d'Eaton offre une protection contre les courants de court-circuit. Pour garantir une protection maximale, chaque appareil PKZ-SOL est installé à l'intérieur d'une boîte de jonction spécifique au client. Un contact auxiliaire fournit des informations sur l'état de commutation, tandis que la documentation contient des diagrammes illustrant la relation exacte entre le courant de déclenchement du dispositif de protection et le courant de court-circuit des modules PV
