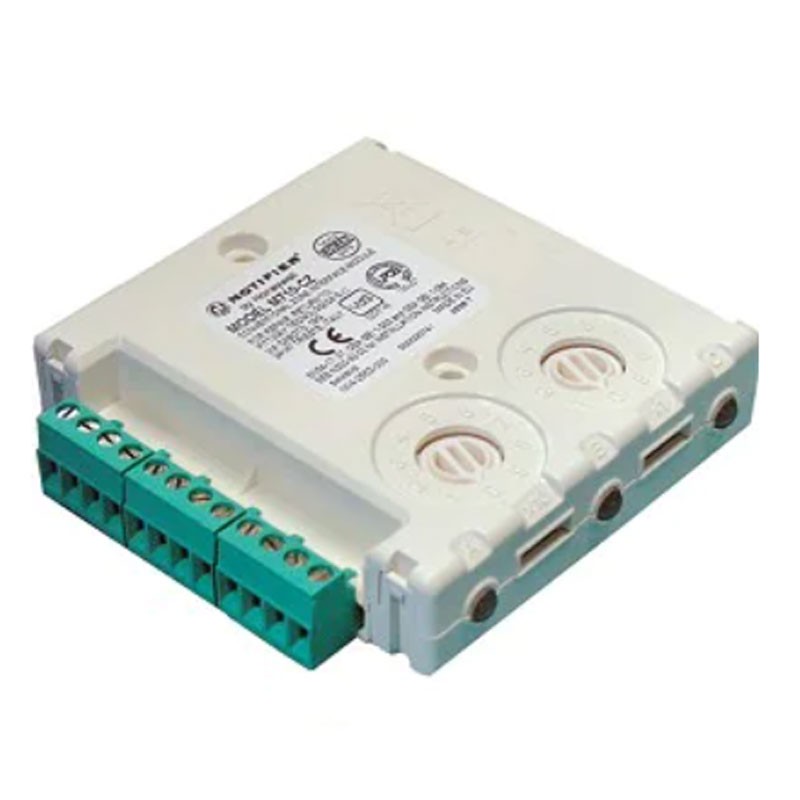

Module 1 entrée capteurs conventionnels Notifier M710-CZ 1
NOT M710-CZ
Module d'entrée avec isolateur Notifier, avec les caractéristiques suivantes :
- Alimentation : (à partir de la boucle ou d'une alimentation externe). 8÷32Vdc
- Charge maximale de courant en mode veille : 3mA
- Charge maximale de la zone : par détecteur : (limitée en interne) 15mA
- Condensateur de fin de ligne (non polarisé) : 47µF
- Température de fonctionnement : -20°C/+60°C
- Humidité (humidité relative) : 5%-95%.
- Dimensions du module : 93mm(H)x93mm(W) x23mm(D)
- Taille du boîtier de montage : 133mm(H)x138(L)x40mm(P)
- Poids du module : 110 grammes
- Poids (module et M200E-SMB) : 252 grammes
- Degré de protection (monté avec M200E-SMB) IP50
- Taille maximale du câble : 2,5 mm
118,63 €
118,63 €
TTC
TTC
Pas disponible
Payable également en 4 fois sans intérêt de:
29,66€
Souvent achetés ensemble
SPÉCIFICATIONS ÉLECTRIQUES DE LA BOUCLE ANALOGIQUE :
- Tension avec isolateur : (min. 17,5Vdc pour le fonctionnement des LED) ; 18÷30Vdc si la zone conventionnelle est alimentée en boucle. 15÷3Vdc
- Tension (avec isolateur exclu) : (min. 17,5Vdc pour le fonctionnement des LED). 18÷30Vdc si la zone conventionnelle est alimentée en boucle. 15÷32Vdc
- Charge maximale de courant 24Vdc avec alimentation externe pour zone conventionnelle (sans communication) : 288µA
- Communication avec LED activée : (une communication toutes les 5s) 500µA
- Courant d'attente maximum de 24Vdc, avec un dispositif de fin de ligne, zone conventionnelle alimentée par la boucle Sans communication : 1,3mA
- Communication avec led activée : 1.5mA
- Courant de la led (led max à 24 Vdc) : (avec une commande de l'unité de contrôle) 2.2mA
- Courant de la led (led max à 24 VDC) : (en mode isolation) 8.8mA
Le module d'entrée M710-CZ permet d'interfacer une zone de détection conventionnelle, avec une connexion bifilaire, à une boucle analogique.
Ce module est compatible avec les panneaux de commande analogiques NOTIFIER.
Le module contrôle la zone conventionnelle et transmet toutes les informations pertinentes (état normal, ouvert/court-circuit ou alarme) à l'unité de contrôle. L'alimentation du module d'interface et des capteurs de zone conventionnels peut provenir soit directement de la boucle de communication, soit d'une alimentation externe. Si aucune alimentation externe n'est utilisée, il est important de tenir compte de l'absorption plus élevée de la boucle de communication. Il est donc nécessaire de consulter le manuel d'installation de l'unité de contrôle pour vérifier les paramètres. Lorsque l'alimentation de la zone conventionnelle provient d'une alimentation externe, la boucle de communication analogique, via le module M710-CZ, reste isolée à la fois de la zone conventionnelle et de l'alimentation.
ADRESSAGE: L'adresse du module est sélectionnable via deux commutateurs rotatifs à décades sur le module. Les sélecteurs sont situés à l'avant ou sur le côté du module. Un tournevis peut être utilisé pour déplacer les commutateurs rotatifs et sélectionner l'adresse souhaitée à l'avant ou sur le côté du module.
Avantages :
- L'appareil peut être installé au mur dans le boîtier M200E-SMB, sur un rail DIN via l'adaptateur M200E-DIN ou sur un panneau via le M200E-PMB.
- Il est également possible de contourner le sectionneur de court-circuit via la connexion du bornier.
- Convient pour la connexion de détecteurs conventionnels avec les panneaux de contrôle adressables de la série AM. Certifié pour la réanimation cardio-pulmonaire conformément à la norme EN-54 parties 17 et 18.
- Peut être alimenté par une source externe ou directement par la boucle.
- Équipé d'une LED à trois couleurs, de commutateurs rotatifs pour l'adressage et d'un bornier Plug and Play pour simplifier le câblage.
Il n y ' a pas des avis
Fiche technique
- Typologie : Modules Indexés
