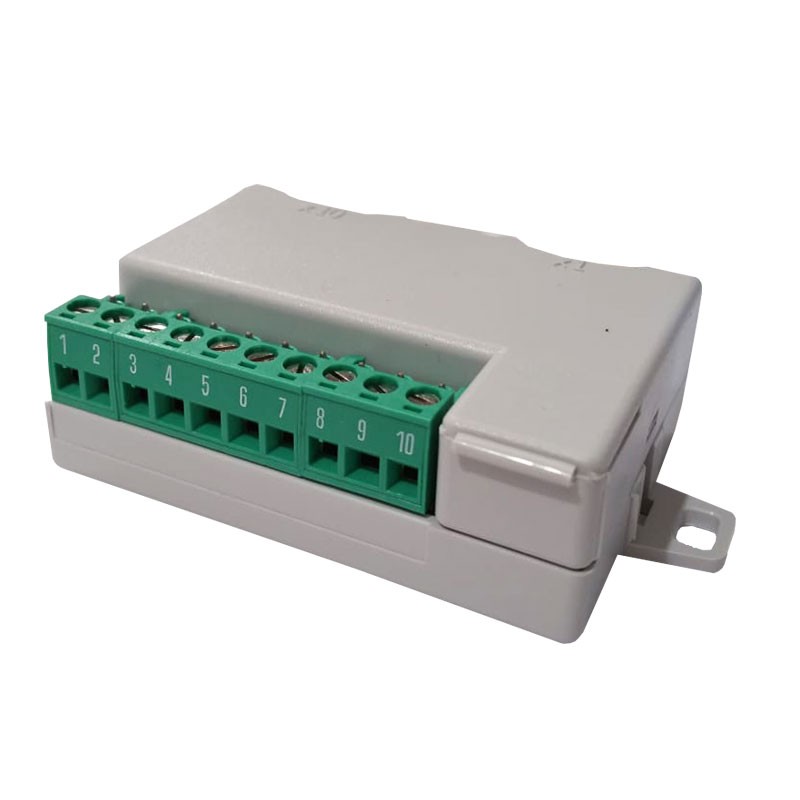

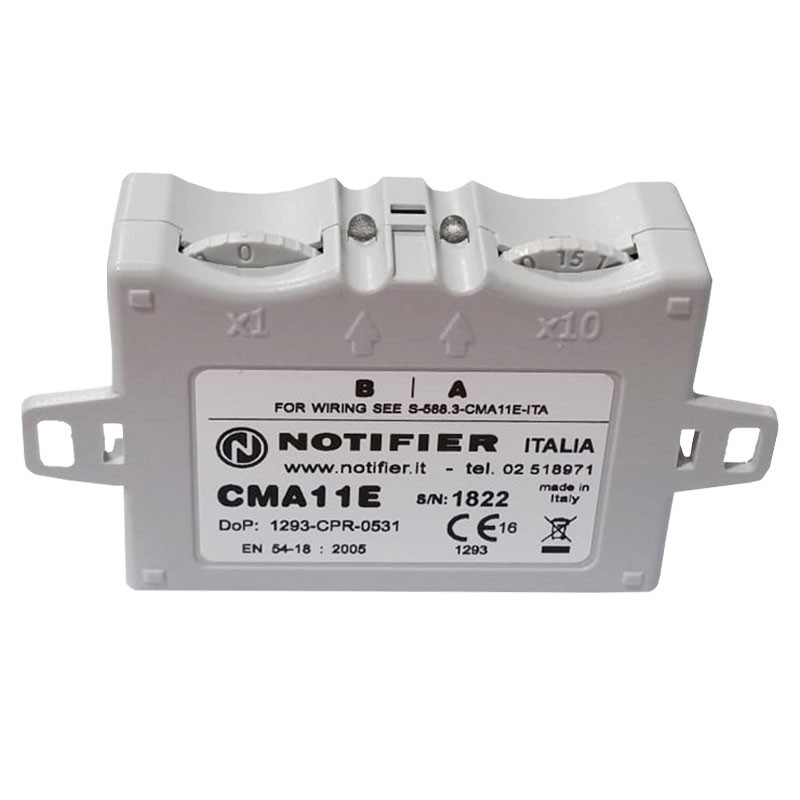

Module d'interface Notifier 1 entrée 1 sortie CMA11E
NOT CMA11E
Module d'interface Notifier, avec les caractéristiques suivantes :
- Tension de fonctionnement : 15÷32 VDC (à partir de la boucle)
- Consommation de courant au repos (sans communication) : 500µA
- Consommation de courant (Communication avec LED clignotante) : 700µA
- Contacts relais : 1 A @ 30 Vdc avec charge résistive
- Section maximale du câble : 1,5 mm².
- Humidité : 10÷93% (sans condensation)
- Température de fonctionnement : -10°C/ +55°C
- Poids : 58 grammes
- Module avec 1 entrée miniature et 1 sortie
Module d'interface Notifier 1 entrée 1 sortie CMA11E
63,50 €
63,50 €
TTC
TTC
Articles disponibles: 26
Payable également en 4 fois sans intérêt de:
15,88€
L'entrée est contrôlée sur une ligne supervisée. La sortie peut être contrôlée ou avec un contact inverseur libre de potentiel. Le choix du type de sortie est obtenu en sélectionnant deux dip-switches. Compatible avec les panneaux de commande CLIP et Advanced. Le module, utilisant deux adresses consécutives, est adressé au moyen de commutateurs rotatifs numérotés de 01 à 99. Il est équipé de deux LED vertes et rouges qui donnent des informations sur l'état du module. Certifié pour la réanimation cardio-pulmonaire conformément à la norme EN 54-18.
Le module CMA11E est équipé d'une entrée et d'une sortie. Compatible avec tous les panneaux de contrôle adressés par NOTIFIER avec les protocoles CLIP (1-99) et Advanced (1-159), le module est contrôlé par microprocesseur. L'état du module peut être facilement vérifié grâce aux 2 LEDs de l'appareil. Le CMA11E fournit un circuit de sortie pour les signaux optiques/acoustiques polarisés ou un relais avec des contacts libres de potentiel, sélectionnables par dip-switches. Caractérisé par ses très petites dimensions, le module est conçu pour être logé dans des boîtes d'encastrement de type B503.
APPLICATIONS : Les modules d'entrée sont utilisés pour signaler des signaux techniques ou des alarmes provenant de capteurs non adressables. Les modules de sortie peuvent être utilisés pour actionner des dispositifs de signalisation optique/acoustique non adressables, ou par exemple pour actionner des électro-aimants, des volets, etc. et également pour réinitialiser l'alimentation des détecteurs de fumée classiques à 4 fils. Ils peuvent être configurés sur le terrain pour fournir un contact sans potentiel.
FONCTIONNEMENT : Chaque module CMA11E utilise deux adresses consécutives sur la boucle. Il répond à l'interrogation périodique du panneau de commande et signale l'état du dispositif connecté et l'état de sa sortie au panneau de commande. Deux LED bicolores indiquent l'état de l'entrée et de la sortie. Le module peut être réglé pour fonctionner en mode supervision ou en mode "contact libre de potentiel". Cette configuration est obtenue en positionnant de manière appropriée les Dip-Switches du module. Sur commande de l'unité de contrôle, le module active son relais interne, signalant son état à l'unité de contrôle. L'adresse peut être programmée avant ou après l'installation.
CARACTÉRISTIQUES GÉNÉRALES :
- L'adressage du module est réalisé par des commutateurs rotatifs décimaux (01-99 en CLIP et 01- 159 en ADV). Le module CMA11E occupe deux adresses consécutives, la première correspondant au module d'entrée et la seconde au module de sortie.
- Le module est alimenté directement par la boucle à 2 fils des panneaux de commande adressables NOTIFIER.
- Les deux LEDs de la carte indiquent à la fois la communication avec l'unité de contrôle et l'état des entrées et des sorties.
- Sortie pour répétition externe LED
- Immunité élevée contre les interférences électromagnétiques
Deux modes programmables de la section de sortie
- CON = pour les signaleurs optiques/acoustiques polarisés
- FORC = contact relais libre de potentiel
La configuration CON nécessite une alimentation séparée pour les dispositifs de signalisation optique/acoustique.
Il n y ' a pas des avis
Fiche technique
- Typologie : Modules Indexés
