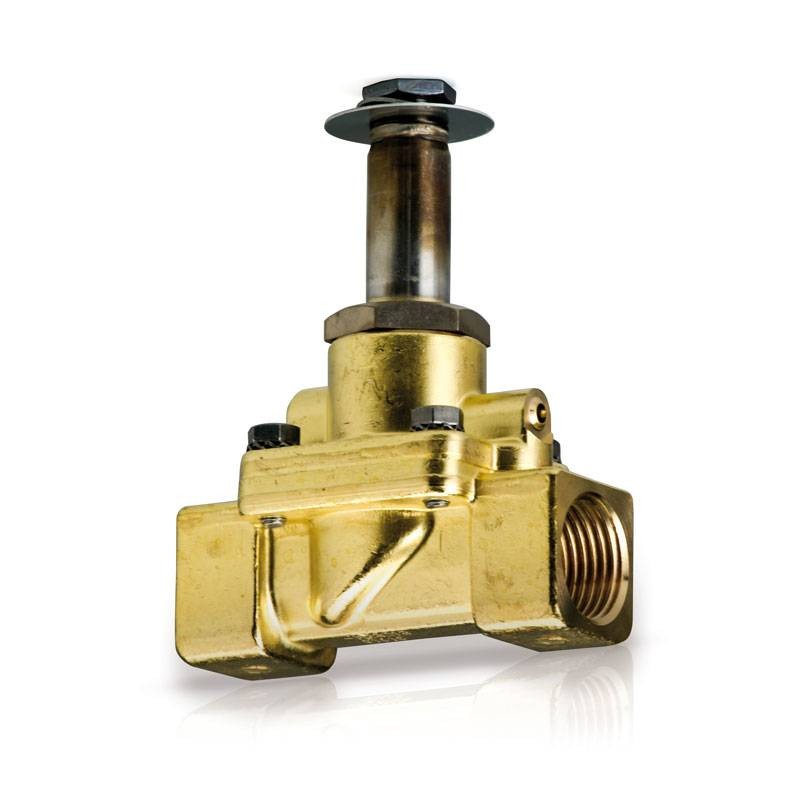

Electrovanne à membrane Fantini Cosmi M29 G1/2 13mm NA M29D13
FAN M29D13
8025863009719
L'électrovanne à membrane Fantini Cosmi M29D13 est conçue pour les applications nécessitant la manipulation de débits modérés d'eau, d'air, de gaz inertes et de fluides non corrosifs. Avec sa configuration normalement ouverte (NA) et son design compact, elle est idéale pour les systèmes d'autoclave, les compresseurs d'air et les applications techniques dans les environnements industriels :
-
Diamètre du trou de passage 13 mm
-
Raccordement femelle G 1/2 pouce
-
KV (débit en m³/h d'eau avec une différence de pression entre l'amont et l'aval de 1 bar (1 bar = 100kPa) 3 m³/h
-
Temps de fermeture dp de 1 bar 1 seconde
-
Pression différentielle maximale 20 bar
-
Pression minimale de fonctionnement 0,1 bar
-
Pression d'essai (DIN2401) PN 25 bar
Les corps de vanne M29 montent uniquement la bobine IM29 fournie séparément du corps de vanne (IM29F - IM29M).
Electrovanne à membrane Fantini Cosmi M29 G1/2 13mm NA M29D13
65,10 €
65,10 €
TTC
TTC
Articles disponibles: 11
: 9
Payable également en 4 fois sans intérêt de:
16,28€
Souvent achetés ensemble
Électrovanne à membrane Fantini Cosmi M29 G1/2 13mm NA M29D13
- Membrane servo-assistée : conçue pour un contrôle souple et précis du débit.
- Configuration normalement ouverte (NA) : permet un écoulement continu du fluide jusqu'à ce qu'il soit activé électriquement.
- Dimensions compactes : Raccord standard G1/2 (13 mm) pour une installation dans les espaces restreints.
- Matériaux durables : Fabriqué en alliage de cuivre, il garantit la durabilité et la résistance à la corrosion.
- Compatibilité avec les fluides : Convient pour l'eau, l'air, les gaz inertes et d'autres fluides non corrosifs avec une viscosité allant jusqu'à 2° Engler.
Installation
-
Raccords filetés femelles de G 3/8 pouce à G 2 pouce
-
Les vannes peuvent être installées dans n'importe quelle position
Fonctionnement
-
Conception à 2 voies normalement ouverte
-
Fonctionnement indirect avec verrouillage de la membrane
-
Le fluide sous pression en amont de la vanne s'écoule librement sous et sur la membrane dans l'alésage de la vanne et dans l'alésage du clapet pilote.
-
Lorsque la bobine est alimentée, le clapet pilote se ferme et le fluide sous pression en amont de la vanne pénètre au-dessus du diaphragme qui, pressé contre le siège, bloque le passage.
-
N.B. La pression minimale de fonctionnement entre l'amont et l'aval doit être de 0,1 bar.
Caractéristiques :
-
Corps de vanne en laiton pressé OT58 UNI 5705
-
Joints en NBR (Buna N) - Viton
-
Manchon en acier inoxydable AISI 304
-
Noyaux en acier inoxydable AISI 430F
-
Ressort en acier inoxydable AISI 302
-
Bague de déplacement en cuivre
-
Température de fonctionnement -10 ÷ 90°C
-
Température ambiante maximale 50°C
Il n y ' a pas des avis
Fiche technique
- Typologie : GAZ électrovannes
- Raccords: 1 1/2 pouces
