Connettore inserto Femmina Weidmuller HDC 16P+T 16A 500V 1207700000
WEI 1207700000
4008190136383

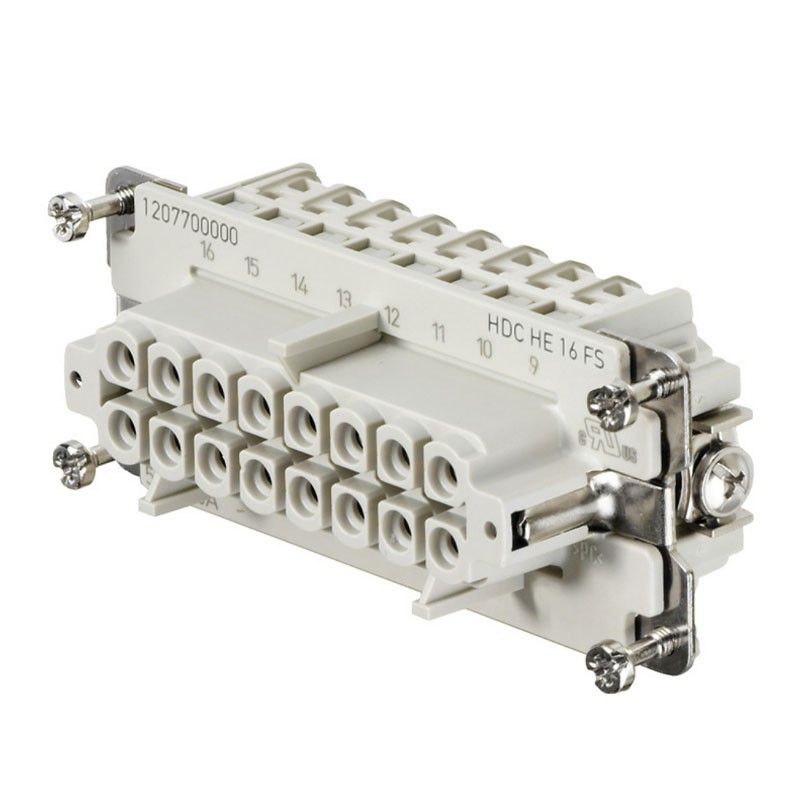

Connettore inserto Femmina Weidmuller Tipo HDC HE 16 FS, con le seguenti caratteristiche:
- Valori limite di temperatura: -40/+125 °C
- BG 6
- Bassa fumosità sec. EN 45545-2: Sì
- Classe d'infiammabilità UL 94 V-0
- Coppia di serraggio max. contatto principale: 0,55 Nm
- Coppia di serraggio min. contatto principale: 0,5 Nm
- Corrente di dimensionamento (DIN EN 61984): 16 A
- Esente da alogeni
- Grado di lordura 3
- Grandezza 6
- Gruppo materiali isolanti: IIIa
- Materiale: Lega di rame
- Materiale isolante: PC rinforzato in fibra di vetro (UL listed e qualificato per il settore ferroviario)
- Numero di poli 16
- Resistenza contro l'isolamento 1010 Ω
- Resistenza di passaggio ≤2 mΩ
Connettore inserto Femmina Weidmuller HDC 16P+T 16A 500V 1207700000
6,02 €
6,02 €
iva inclusa
iva inclusa
Articoli disponibili: 190
: 3
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con

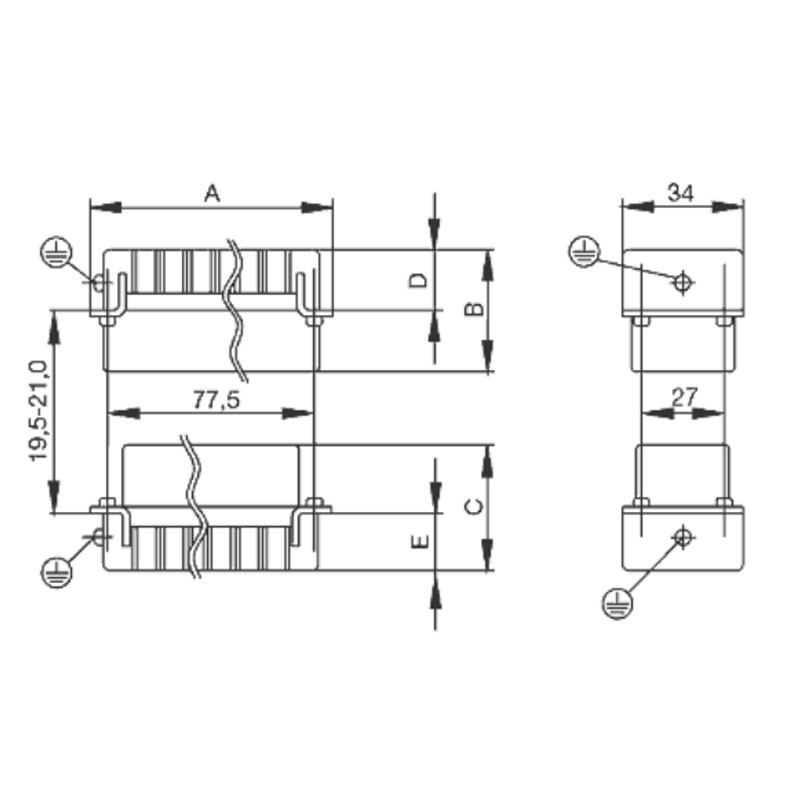

Dimensioni:
- Profondità 84,5 mm
- Profondità (pollici) 3,327 inch
- Posizione verticale 35,2 mm
- Altezza (pollici) 1,386 inch
- Larghezza 34 mm
- Larghezza (pollici) 1,339 inch
Dati del collegamento PE:
- Coppia di serraggio max. collegamento PE 1,5 Nm
- Coppia di serraggio, min. collegamento PE 1,2 Nm
- Dimensione lama (a croce) Gr. PH1
- Dimensione lama (a taglio) (collegamento PE) SD 0,8 x 4,0
- Lunghezza di spellatura, collegamento PE 10 mm
- Sezione di collegamento cavo AWG (PE), max. AWG 12
- Sezione di collegamento cavo AWG (PE), min. AWG 20
- Sezione di dimensionamento 4 mm²
- Tipo di collegamento PE Collegamento a vite
- Vite di fissaggio M 4
Altre caratteristiche tecniche:
- Serie HE
- Sezione di collegamento cavo 2,5 mm²
- Superficie: argento passivato
- Tensione di dimensionamento (DIN EN 61984) 500V
- Tensione di dimensionamento secondo UL/CSA 600 V AC/DC
- Tensione impulsiva di dimensionamento (DIN EN 61984) 6 kV
- Tipo Femmina
- Cicli d'innesto Ag: ≥ 500
- BG 6
- Coppia di serraggio max. contatto principale 0,55 Nm
- Coppia di serraggio min. contatto principale 0,5 Nm
- Dimensione lama Gr. PH1
- Dimensione lama (a taglio) (collegamento a vite) SD 0,6 x 3,5
- Grandezza 6
- Lunghezza di spellatura, collegamento di dimensionamento 9 mm
- Materiale Lega di rame
- Resistenza di passaggio ≤2 mΩ
- Sezione di collegamento cavo AWG, max. AWG 14
- Sezione di collegamento cavo AWG, min. AWG 20
- Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. 2,5 mm²
- Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. 0,5 mm²
- Sezione di collegamento cavo, flessibile, max. 2,5 mm²
- Sezione di collegamento cavo, flessibile, min. 0,5 mm²
- Sezione di collegamento cavo, max. 2,5 mm²
- Sezione di collegamento cavo, min. 0,5 mm²
- Sezione di collegamento cavo, rigido, max. 2,5 mm²
- Sezione di collegamento cavo, rigido, min. 0,5 mm²
- Superficie argento passivato
- Tipo di collegamento Collegamento a vite
- Vite di serraggio M 3
- Conforme ai ROHS
Non ci sono recensioni
Scheda tecnica
- Tipologia: Connettori
- Tensione: 500V
- Ampere: 16A
