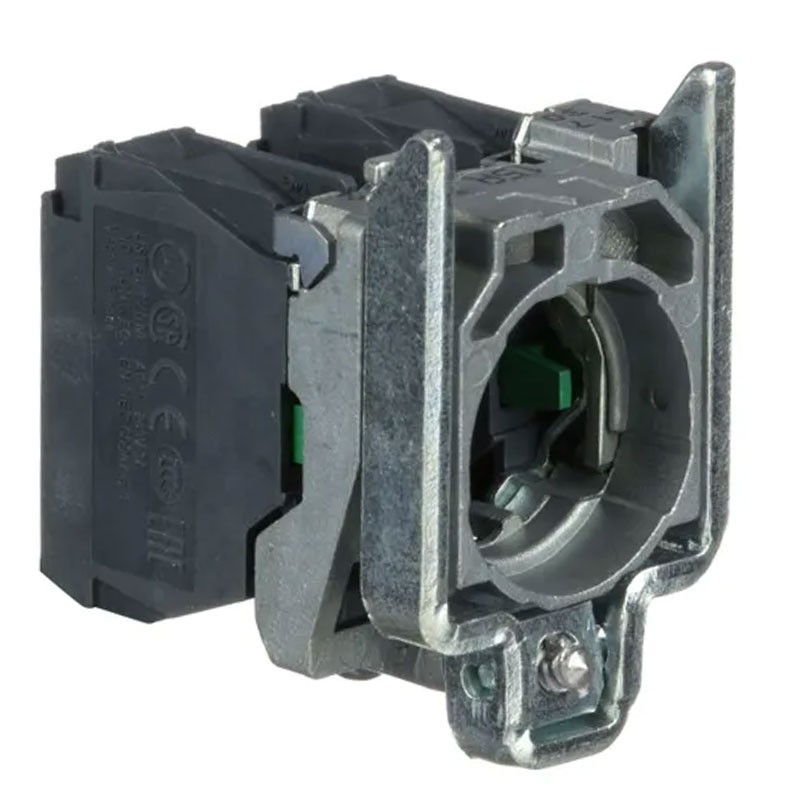

Corpo per contatti Telemecanique 2NC diametro 22mm ZB4BZ104
SNR ZB4BZ104
3389110889406
Corpo contatti Schneider, con le seguenti caratteristiche:
- Materiale base di fissaggio: Zamak
- Tipo di testa: Standard
- Composizione e tipologia contatti: 2 NC
- Funzionamento dei contatti: Ad apertura lenta
- Tipo blocco contatti: Singolo
- Composizione del dispositivo: Corpo - Base di fissaggio
- Connessioni – morsetti: Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a EN 60947-1, Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità cavo conforme a EN 60947-1

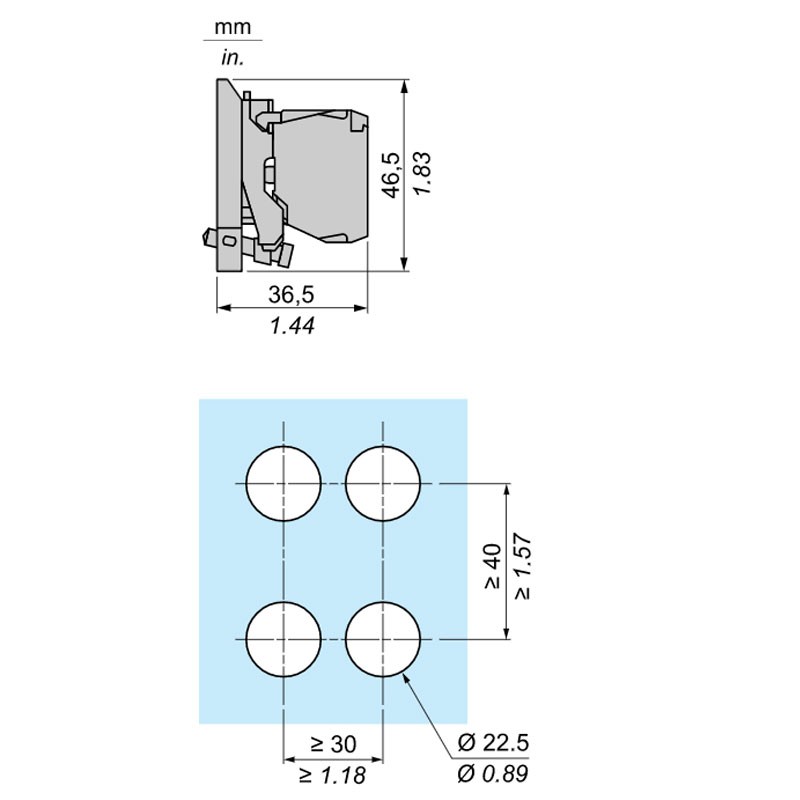

- Larghezza totale CAD: 30 mm
- Altezza totale CAD: 47 mm
- Profondità totale CAD:37 mm
- Descrizione morsetti ISO n°1: (11-12)NC
Corpo per contatti Telemecanique 2NC diametro 22mm ZB4BZ104
10,95 €
10,95 €
iva inclusa
iva inclusa
Articoli disponibili: 51
: 1
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Vantaggi:
- L'unità di base per iniziare ad assemblare il proprio pulsante o l'interruttore in metallo
- L'ampia gamma di temperature di funzionamento da -40°C a 70°C assicura versatilità d'uso del prodotto
- Prestazioni del prodotto a favore dell'ambiente
L'elemento di contatto singolo Harmony XB4 di Schneider Electric è preassemblato su un'unità base di fissaggio. Ha 2 contatti NC.
Questo base di fissaggio è premontato con un elemento di contatto. È sufficiente aggiungere una testa a questo gruppo per ottenere un pulsante completo e pronto all'uso.
Altre caratteristiche tecniche:
- Peso 0,062 kg
- Uso contatti: contatti standard
- Apertura positiva: Con conforme a EN/IEC 60947-5-1 appendice K
- Corsa di funzionamento: 1,5 mm (NC con modifica dello stato elettrico) - 4,3 mm (corsa totale)
- Forza di funzionamento: 2 N NC con modifica dello stato elettrico
- Durata meccanica: 5000000 cicli
- Coppia di serraggio: 0,8…1,2 Nm conforme a EN 60947-1
- Materiale contatti: Lega d'argento (Ag/Ni)
- Protezione contro i cortocircuiti: 10 A fusibile cartuccia tipo gG conforme a EN/IEC 60947-5-1
- Corrente termica convenzionale in aria [Ith]: 10 A conforme a EN/IEC 60947-5-1
- Tensione nominale di isolamento [Ui]: 600V (grado di inquinamento 3) conforme a EN 60947-1
- Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a EN 60947-1
- Trattamento di protezione TH
- Temperatura di stoccaggio: -40…70 °C
- Temperatura ambiente: -40…70 °C
- Grado di protezione IP: IP20 conforme a IEC 60529
Forma della testa (vite):
- Testa a croce compatibile con Philips no 1 cacciavite
- Testa a croce compatibile con pozidriv No 1 cacciavite
- Scanalato compatibile con piatto Ø 4 mm cacciavite
- Scanalato compatibile con piatto Ø 5,5 mm cacciavite
Corrente nominale di impiego [Ie]:
- 3 A a 240 V, AC-15, A600 conforme a EN/IEC 60947-5-1
- 6 A a 120 V, AC-15, A600 conforme a EN/IEC 60947-5-1
- 0,1 A a 600 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
- 0,27 A a 250 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
- 0,55 A a 125 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
- 1,2 A a 600 V, AC-15, A600 conforme a EN/IEC 60947-5-1
Durata elettrica:
- 10000000 cicli, AC-15, 2 A a 230 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
- 10000000 cicli, AC-15, 3 A a 120 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
- 10000000 cicli, AC-15, 4 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
- 10000000 cicli, DC-13, 0,2 A a 110 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
- 10000000 cicli, DC-13, 0,5 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
Affidabilità elettrica:
- Λ < 10exp(-6) a 5 V, 1 mA in ambiente pulito conforme a EN/IEC 60947-5-4
- Λ < 10exp(-8) a 17 V, 5 mA in ambiente pulito conforme a EN/IEC 60947-5-4
Tenuta agli urti:
- 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
- 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
Non ci sono recensioni
Scheda tecnica
- Tipologia: Contatti
