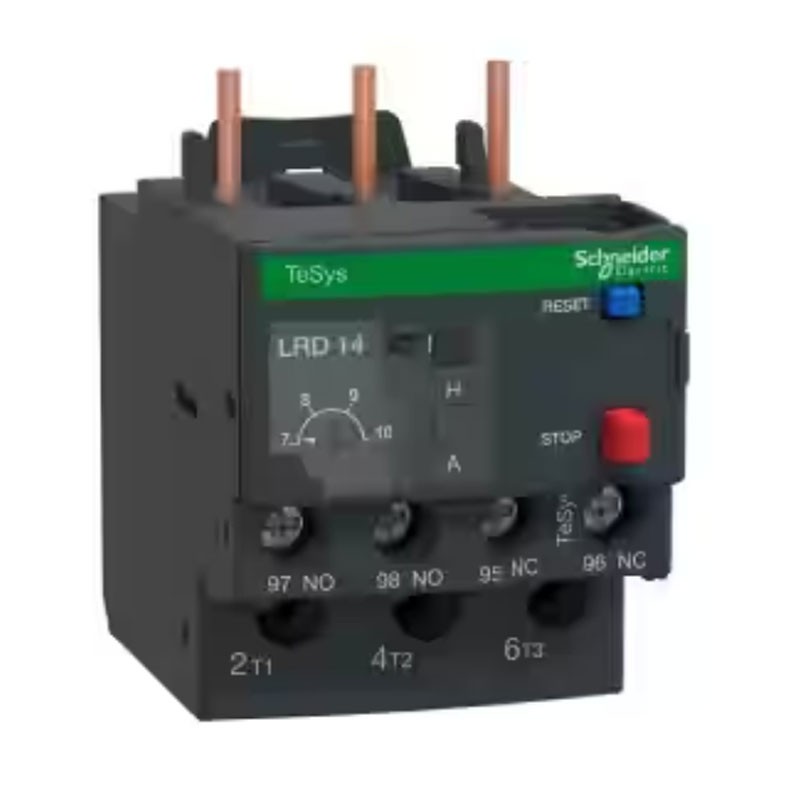

Relè Termico Telemecanique 7-10A per motore TeSys LRD14

Schneider
SNR LRD14 3389110346817

Relè di sovraccarico termico differenziale Telemecanique Schneider, con le seguenti caratteristiche:

  • Tensione nominale di impiego [Ue]: 690 V "CA" 0...400 Hz per Circuito di potenza conforme a IEC 60947-4-1
  • Applicazione relè: protezione motore
  • Tipo di rete: CA-DC
  • Classe di sgancio per sovraccarico termico: classe 10A conforme a IEC 60947-4-1
  • Campo di regolazione protezione termica: 7…10 A
  • Frequenza di rete: 0...400 Hz
  • Soglia di sgancio: 1,14 +/-0,06 Ir conforme a IEC 60947-4-1
  • Composizione contatto ausiliario: 1 NO + 1 NC
  • Corrente termica convenzionale in aria [Ith]: 5A per circuito segnalazione
Hai domande su questo prodotto o non hai trovato quello che cercavi? Richiedi informazioni!
Relè Termico Telemecanique 7-10A per motore TeSys LRD14
50,67 €
48,14 €
48,14 €

Prezzo più basso negli ultimi 30 giorni:
50,67 €
Risparmia il 5%
48,14 €
iva inclusa
Articoli disponibili: 86
Altre disponibilità dal produttore
48,14 €

Acquistalo entro e ricevilo da Lunedì, 24 Marzo
paypal Pagabile anche in 3 rate senza interessi da: 16,05€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con heylight
2 anni di garanzia
Reso facile entro 14 giorni
Acquista con agevolazioni fiscali

Sei un professionista ?

Richiedi accesso ai vantaggi di

Trustpilot

LRD14 è un relè di sovraccarico termico per motore TeSys LRD di Schneider Electric da utilizzare con un contattore TeSys D.


Protegge motori 4kW a 400V grazie a un campo di regolazione termica di 7-10A, a una classe di intervento di 10A e a una protezione da squilibrio di fase. È composto da pulsanti di test & reset manuali, reset automatico, contatto ausiliario di sgancio e indicatore meccanico. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH).


Vantaggi:

  • Relè di protezione termica, di tipo bimetallico, con protezione da squilibrio di fase (differenziale)
  • Montaggio diretto sui morsetti inferiori di un contattore TeSys LC1D09-D38 per formare uno starter compatto
  • Leggero e compatto, 45 mm di larghezza
  • Compensazione della temperatura per una buona precisione della protezione
  • Controllo manuale con pulsanti di test & reset, selettore reset manuale/automatico
  • Prestazioni del prodotto a favore dell'ambiente


Altre caratteristiche:

  • Calibro del fusibile associato: 4 A gG per circuito segnalazione - 4 A BS per circuito segnalazione
  • Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV
  • Sensibilità mancanza di fase: Corrente di sgancio 130 % di Ir su due fasi, l'ultima a 0
  • Tipo di comando: rosso pulsante: arresto, blu pulsante: reset
  • Compensazione temperatura: -20…60 °C
  • Tenuta climatica: Conforme a IACS E10
  • Grado di protezione IP20 conforme a IEC 60529
  • Temperatura ambiente di funzionamento: -20…60 °C senza riduzione conforme a IEC 60947-4-1
  • Temperatura di stoccaggio: -60/+70 °C
  • Tenuta al fuoco: V1 conforme a UL 94

Tensione nominale di isolamento [Ui]:

  • Circuito di potenza: 600 V conforme a CSA
  • Circuito di potenza: 600 V conforme a UL
  • Circuito di potenza: 690 V conforme a IEC 60947-4-1

Supporto di montaggio:

  • Piastra, con accessori specifici
  • Rail, con accessori specifici
  • Sotto il contattore

Corrente ammessa:

  • 3 A a 120 V AC-15 per circuito segnalazione
  • 0,22 A a 125 V DC-13 per circuito segnalazione

Connessioni – morsetti:

  • Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² flessibile senza terminazione cavo
  • Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² flessibile con terminazione cavo
  • Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² solido
  • Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1,5…10 mm² flessibile senza terminazione cavo
  • Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1…4 mm² flessibile con terminazione cavo
  • Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1…6 mm² solido

Coppia di serraggio:

  • Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite
  • Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite

Robustezza meccanica:

  • Vibrazioni: 6 Gn conforme a IEC 60068-2-6
  • Urti: 15 Gn per 11 ms conforme a IEC 60068-2-7

Resistenza dielettrica:

  • 1,89 kV a "50 Hz" conforme a IEC 60947-1

Dimensioni e peso:

  • Altezza 66 mm
  • larghezza 45 mm
  • Profondità 70 mm
  • Peso 0,124 kg

Non ci sono recensioni

Scheda tecnica

Tipologia:
Relè di protezione
