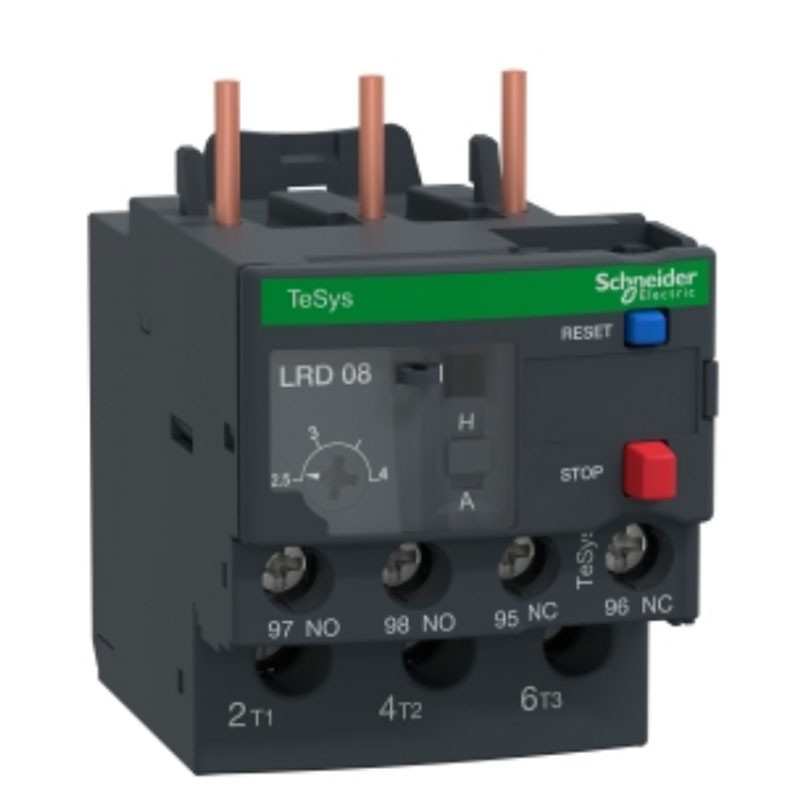

Relè Termico Telemecanique per motore TeSys 2,5-4A LRD08
SNR LRD08
3389110346787
Relè di sovraccarico termico differenziale Schneider per motore TeSys, con le seguenti caratteristiche:
- Tensione nominale di impiego [Ue]: 690 V "CA" 0...400 Hz per Circuito di potenza conforme a IEC 60947-4-1
- Tensione nominale di isolamento [Ui]: Circuito di potenza: 600 V conforme a CSA - Circuito di potenza: 600 V conforme a UL - Circuito di potenza: 690 V conforme a IEC 60947-4-1
- Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV
- Campo di regolazione protezione termica: 2,5…4 A
- Tipo di rete: CA-DC
- Frequenza di rete: 0...400 Hz
- Composizione contatto ausiliario 1 NO + 1 NC
Relè Termico Telemecanique per motore TeSys 2,5-4A LRD08
41,19 €
41,19 €
iva inclusa
iva inclusa
Articoli disponibili: 47
Pagabile anche in 3 rate senza interessi da:
13,73€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
LRD08 è un relè di sovraccarico termico per motore TeSys LRD di Schneider Electric da utilizzare con un contattore TeSys D.
Protegge i motori 1,1-1,5kW a 400V grazie a un campo di regolazione termica di 2,5-4A, a una classe di intervento di 10A e a una protezione da squilibrio di fase. È composto da pulsanti di test & reset manuali, reset automatico, contatto ausiliario di sgancio e indicatore meccanico. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH).
Vantaggi:
- Relè di protezione termica, di tipo bimetallico, con protezione da squilibrio di fase (differenziale)
- Montaggio diretto sui morsetti inferiori di un contattore TeSys LC1D09-D38 per formare uno starter compatto
- Leggero e compatto, 45 mm di larghezza
- Compensazione della temperatura per una buona precisione della protezione
- Controllo manuale con pulsanti di test & reset, selettore reset manuale/automatico
- Prestazioni del prodotto a favore dell'ambiente
Altre caratteristiche tecniche:
- Soglia di sgancio: 1,14 +/-0,06 Ir conforme a IEC 60947-4-1
- Sensibilità mancanza di fase: Corrente di sgancio 130 % di Ir su due fasi, l'ultima a 0
- Tipo di comando: Rosso pulsante: arresto - Blu pulsante: reset
- Peso prodotto: 0,124 kg
- Trattamento di protezione: TH conforme a IEC 60068
- Grado di protezione: IP20 conforme a IEC 60529
- Temperatura ambiente di funzionamento: -20…60 °C senza riduzione conforme a IEC 60947-4-1
- Temperatura di stoccaggio: -60…70 °C
- Compensazione temperatura: -20…60 °C
- Tenuta al fuoco: V1 conforme a UL 94
- Resistenza dielettrica: 1,89 kV a "50 Hz" conforme a IEC 60947-1
- Corrente termica convenzionale in aria [Ith]: 5A per circuito segnalazione
- Classe di sgancio per sovraccarico termico: Classe 10A conforme a IEC 60947-4-1
Compatibilità prodotto:
- LC1D12
- LC1D09
- LC1D25
- LC1D38
- LC1D32
- LC1D18
Supporto di montaggio:
- Piastra, con accessori specifici
- Guida, con accessori specifici
- Sotto il contattore
Robustezza meccanica:
- Vibrazioni: 6 Gn conforme a IEC 60068-2-6
- Urti: 15 Gn per 11 ms conforme a IEC 60068-2-7
Corrente ammessa:
- 3 A a 120 V AC-15 per circuito segnalazione
- 0,22 A a 125 V DC-13 per circuito segnalazione
Calibro del fusibile associato:
- 4 A gG per circuito segnalazione
- 4 A BS per circuito segnalazione
Connessioni - morsetti:
- Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² flessibile senza terminazione cavo
- Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² flessibile con terminazione cavo
- Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² solido senza terminazione cavo
- Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1,5…10 mm² flessibile senza terminazione cavo
- Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1…4 mm² flessibile con terminazione cavo
- Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1…6 mm² solido senza terminazione cavo
Coppia di serraggio:
- Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite
- Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite
Dimensioni:
- Altezza 66 mm
- Larghezza 45 mm
- Profondità 70 mm
Norme di riferimento:
- EN/IEC 60947-4-1
- EN/IEC 60947-5-1
- UL 60947-4-1
- UL 60947-5-1
- CSA C22.2 No 60947-4-1
- CSA C22.2 No 60947-5-1
- GB/T 14048.4
- GB/T 14048.5
- EN 50495
Certificazioni prodotto:
- IEC
- UL
- CSA
- CCC
- EAC
- BV
- RINA
- DNV-GL
- LROS (Lloyds Register of shipping)
- ATEX INERIS
- UKCA
Non ci sono recensioni
Scheda tecnica
- Tipologia: Relè di protezione
