Vantaggi del kit:

• Illuminazione del cartellino portanome con LED bianco
• Installabile da parete e da incasso con specifici accessori: (350020) scatola da incasso più (343061) accessorio incasso da acquistare separatamente
• Accessoriabile con tetto antipioggia (343051) da acquistare separatamente
• La pulsantiera risponde al grado di protezione IP54 grado di robustezza IK10
• Il citofono è dotato di 3 tasti a sfioramento per il comando delle principali funzioni – apertura della serratura, comando luci scale e attivazione del posto esterno/ciclamento – più 4 ulteriori tasti a sfioramento configurabili che assumono differenti funzionalità – es. intercom, attivazione serratura aggiuntiva, attivazioni generiche
• Regolazione volume suoneria (con esclusione chiamata) tramite apposito selettore

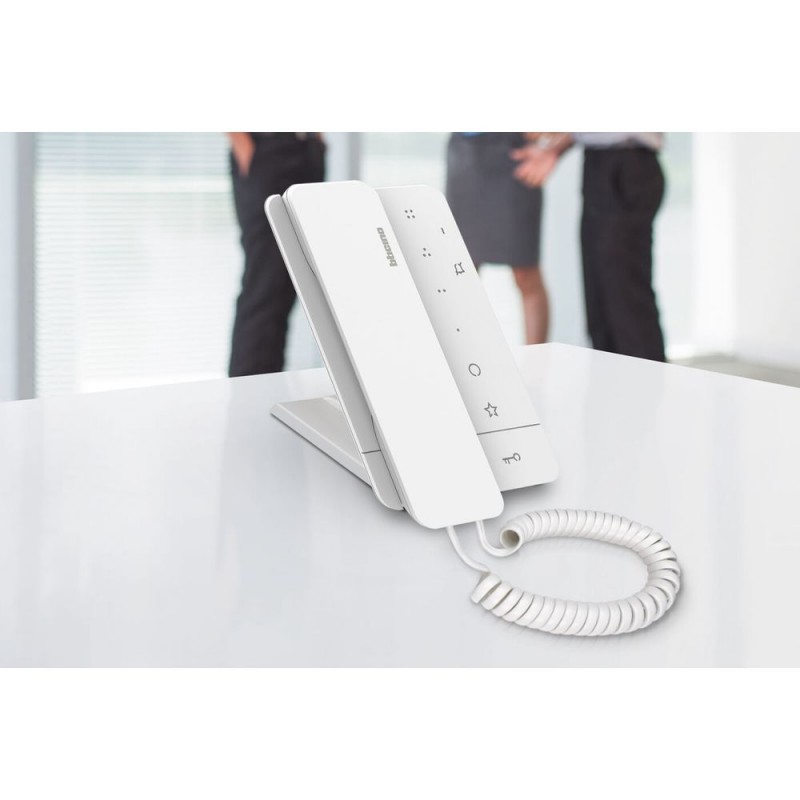

• L’installazione può essere fatta fuori muro con apposita staffa o tramite supporto da tavolo accessorio (1 x 344692) da acquistare separatamente
• Il dispositivo, dotato anche di funzione studio professionale, deve essere configurato




1 pezzo codice 343071 Pulsantiera LINEA 3000 audio: Pulsantiera Linea 3000 audio. Tecnologia 2 fili, installazione da parete con frontale in zama. Configurabile per installazioni monofamiliari o bifamiliari. Permette l’attivazione di una elettroserratura collegata direttamente tra i morsetti S+ e S- (18 V 4 A impulsivi, 250 mA di mantenimento, 30 Ohm max). Illuminazione del cartellino portanome con LED bianco. Risponde al grado di protezione IP54 – grado di robustezza IK10.

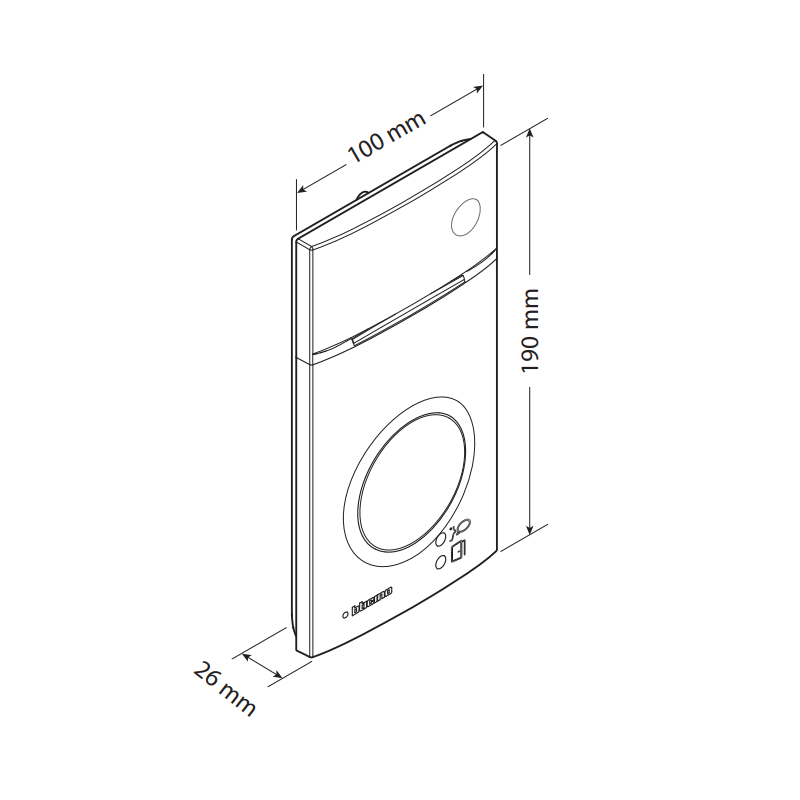

• Dimensioni: 190x100x26.65cm
• Altezza: 190mm
• Larghezza: 100mm
• Profondità: 26.65mm
• Chiamate: 2
• Tipo impianto: 2 fili
• Grado di robustezza. IK10

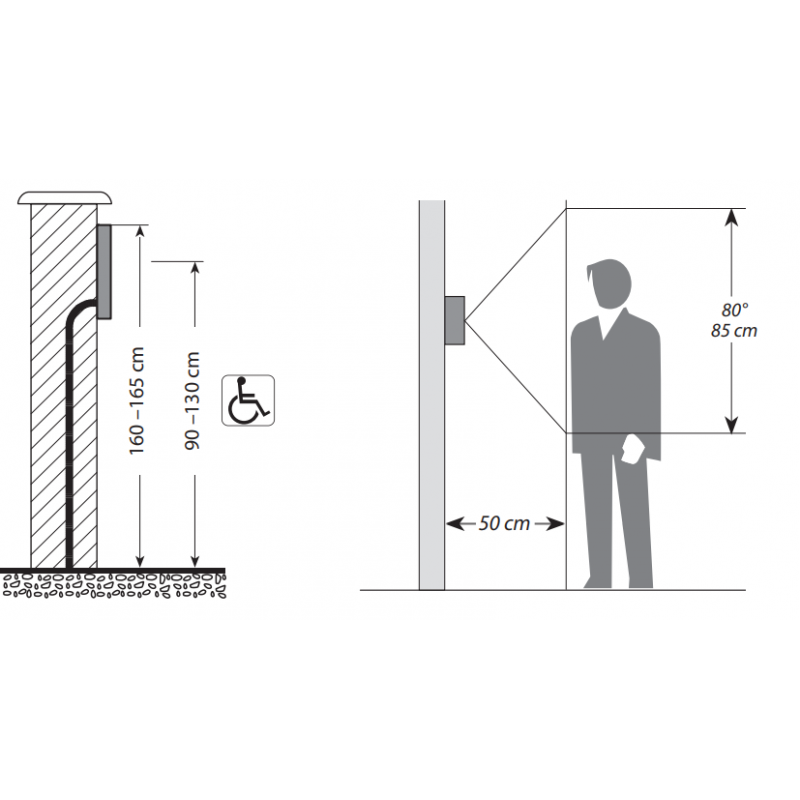

• Altezza installazione consigliata. 160-165cm
• Temperatura di funzionamento: -25° - +70°C
• Colore: Grigio

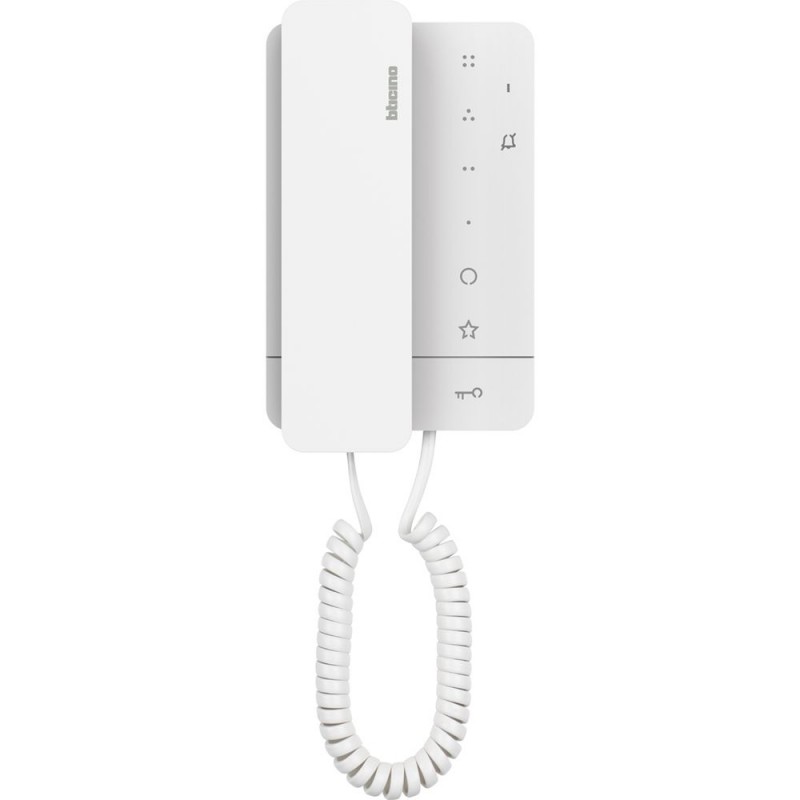

1 pezzo codice 344292 Citofono 2 fili con cornetta Classe 100: Citofono Classe 100A16M:

• Tecnologia 2 fili con cornetta per installazione da parete o da tavolo
• È dotato di 3 tasti a sfioramento per il comando delle principali funzioni – attivazione della elettroserratura, comando luci scale e attivazione del posto esterno/ciclamento – più 4 ulteriori tasti a sfioramento configurabili che assumono differenti funzionalità – es. intercom, attivazione elettroserratura aggiuntiva, attivazioni generiche
• Regolazione volume suoneria (con esclusione chiamata) tramite apposito selettore
• L'installazione può essere fatta fuori muro con apposita staffa (fornita a corredo) o tramite supporto da tavolo accessorio (codice 344692), da acquistare separatamente
• Il dispositivo, dotato anche di funzione studio professionale, deve essere configurato.

• Tensione: 20-27V

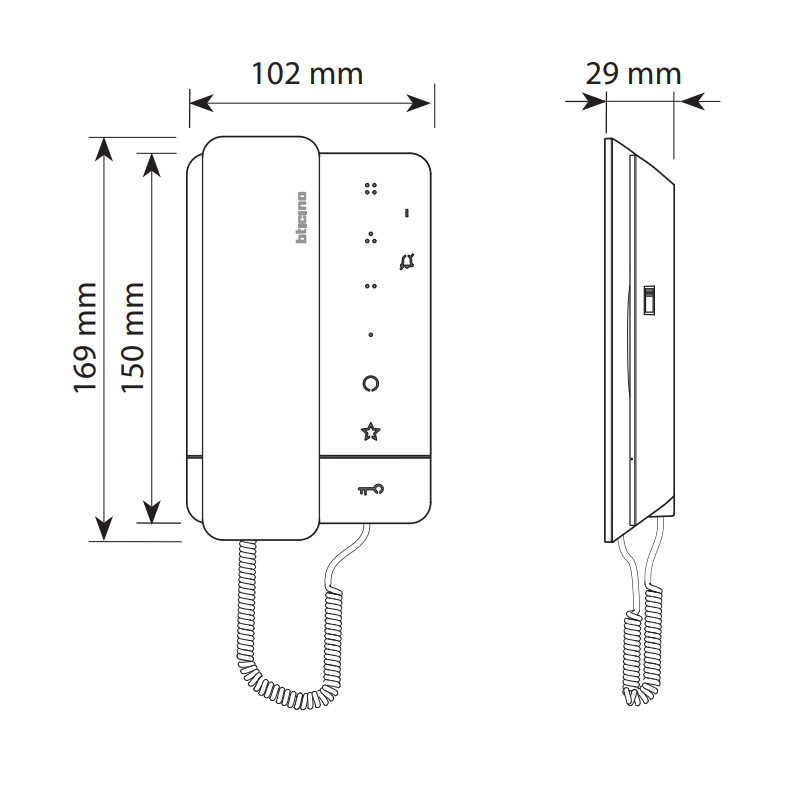

• Dimensioni: 169x102x29mm
• Altezza: 169mm
• Larghezza: 102mm
• Profondità: 29mm
• Sezione massima del cavo: 2x1mmq
• Tipo impianto: 2 fili
• Altezza installazione consigliata: 160-165cm
• Temperatura di funzionamento: -5/+40°C
• Colore: Bianco

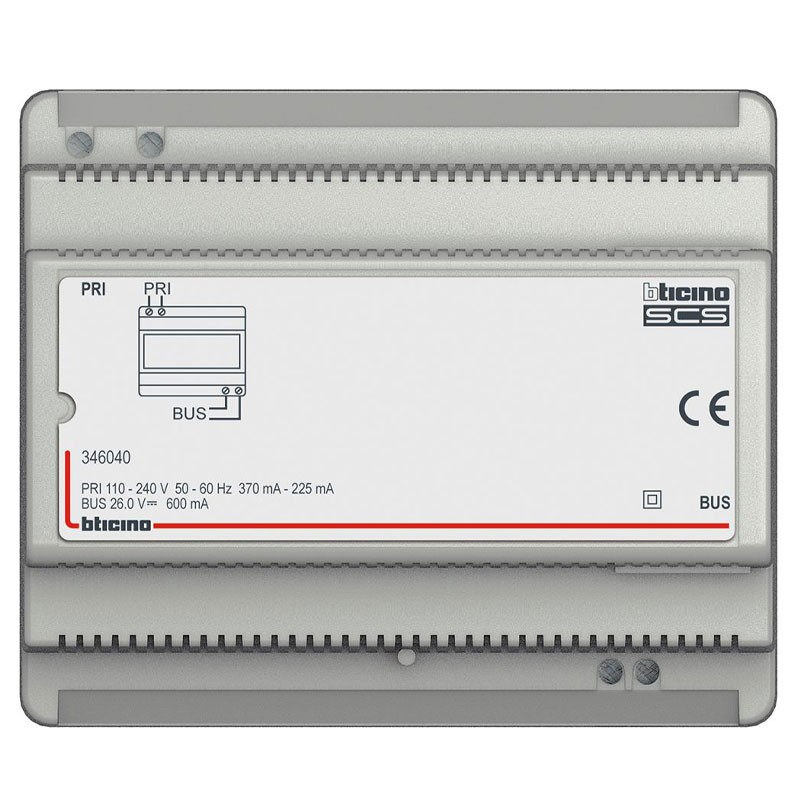

Caratteristiche tecniche alimentatore codice 346040:

• Alimentazione 110-240 Vac
• Frequenza: 50/60 Hz
• Fornisce in uscita una bassa tensione nominale di 26 Vdc ed una corrente nominale massima di 600 mA ed è protetto sul lato PRI (con fusibile) contro sovraccarico e cortocircuito
• E' un dispositivo di sicurezza a doppio isolamento SELV




PRI (ingresso alimentazione AC):

• Tensione nominale: 110 – 240 Vac
• Corrente nominale: 370 – 225 mA
• Campo tensioni di lavoro: 100 – 265 V
• Campo frequenze di lavoro: 47 – 63 Hz
• Potenza assorbita a pieno carico: 20,5 W
• Potenza dissipata: 4,9 W (max.)
• Rendimento a pieno carico: 80 % (typ.)
• Potenza in stand by: < 1 W
• Temperatura di funzionamento: -5 /+45 °C
• Fusibile integrato (lato pri): F1 T2A 250 V (non sostituibile)
• Ingombro: 6 moduli DIN

• Norme di riferimento: CEI EN60950 - CEI 64-8-4



BUS (uscita DC):

• Tensione nominale: 26V
• Corrente nominale: 0 – 0,6 A
• Potenza nominale: 15,6 W




Installazione: Rispettare le seguenti regole installative:

• L’alimentatore deve sempre essere installato in appositi contenitori
• Non deve essere esposto a stillicidio o a spruzzi d’acqua
• Non ostruire le aperture di ventilazione
• Deve essere utilizzato un interruttore bipolare con separazione tra i contatti di almeno 3 mm, posizionato vicino all’alimentatore. L’interruttore ha il duplice scopo di poter disconnettere l’alimentatore dalla rete elettrica e di proteggere il medesimo
