Vantaggi:

• La pulsantiera risponde al grado di robustezza IK07, grado di protezione IP54
• Il videocitofono dispone di 2 tasti fisici per il comando delle principali funzioni videocitofoniche – risposta e chiusura della chiamata – e di 3 tasti a sfioramento che consentono l’attivazione della elettroserratura, l’attivazione del posto esterno/ciclamento e la personalizzazione di un’azione rapida che l’utente utilizza più frequentemente – es. comando luci scale, intercom, attivazione
• Installazione da parete con staffa fornita a corredo oppure da tavolo con la base per videocitofoni (codice 344692) da acquistare separatamente



Specifiche tecniche dei singoli componenti del kit:

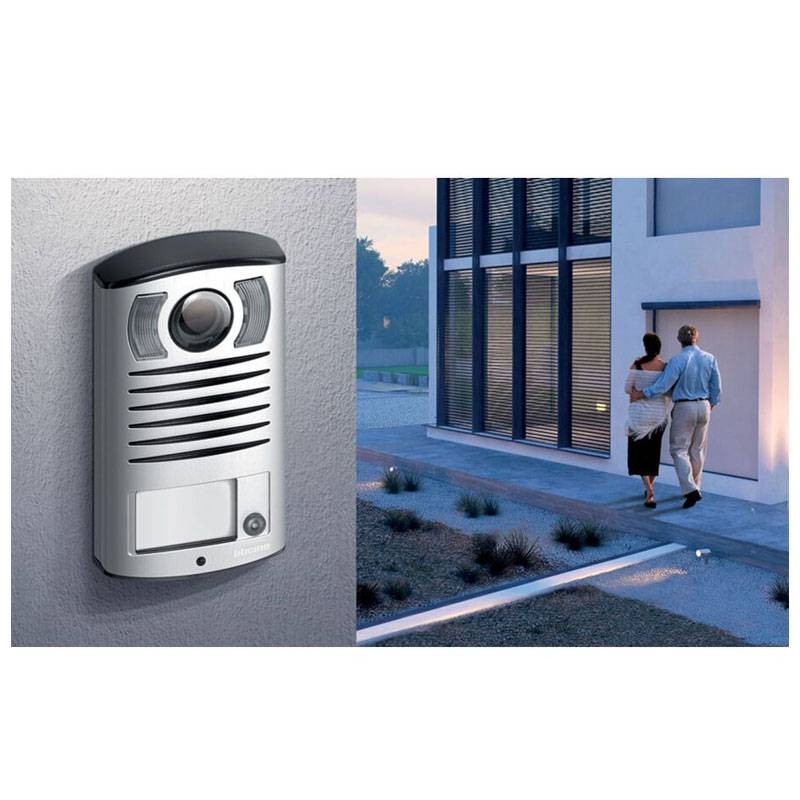

1 pulsantiera video LINEA 2000, tecnologia 2 fili, con telecamera a colori ed 1 pulsante di chiamata (codice 343031):

• Tecnologia 2 fili
• Installazione da parete con frontale in alluminio
• Telecamera a colori ed illuminazione a LED bianchi per le riprese notturne
• Un pulsante di chiamata
• Telecamera orientabile sugli assi orizzontale e verticale di +/- 15°
• Permette l’attivazione di una elettroserratura collegata direttamente tra i morsetti S+ ed S- (18 V 4 A impulsivi, 250 mA di mantenimento, 30 Ohm max)
• Illuminazione del cartellino portanome a LED verde
• Grado di protezione IP54
• Grado di robustezza IK07
• Dimensioni: Altezza 176mm - Larghezza: 98mm - Profondità 31mm
• Altezza installazione consigliata: 160/165 centimetri.

Installazione: La telecamera non deve essere installata di fronte a grandi sorgenti luminose, oppure in luoghi dove il soggetto ripreso rimanga molto in controluce. Per risolvere i problemi precedentemente descritti si consiglia di variare l’altezza di installazione della telecamera, solitamente 160-165 cm, ad un’altezza di 180 cm e di orientare l’obiettivo verso il basso in modo da migliorare la qualità delle riprese. Nota: Le telecamere con sensore CMOS a colori presentano, in condizioni di scarsa luminosità, una sensibilità inferiore rispetto alle telecamere in bianco/ nero. Si consiglia pertanto, in ambienti poco illuminati di prevedere una fonte di illuminazione aggiuntiva.

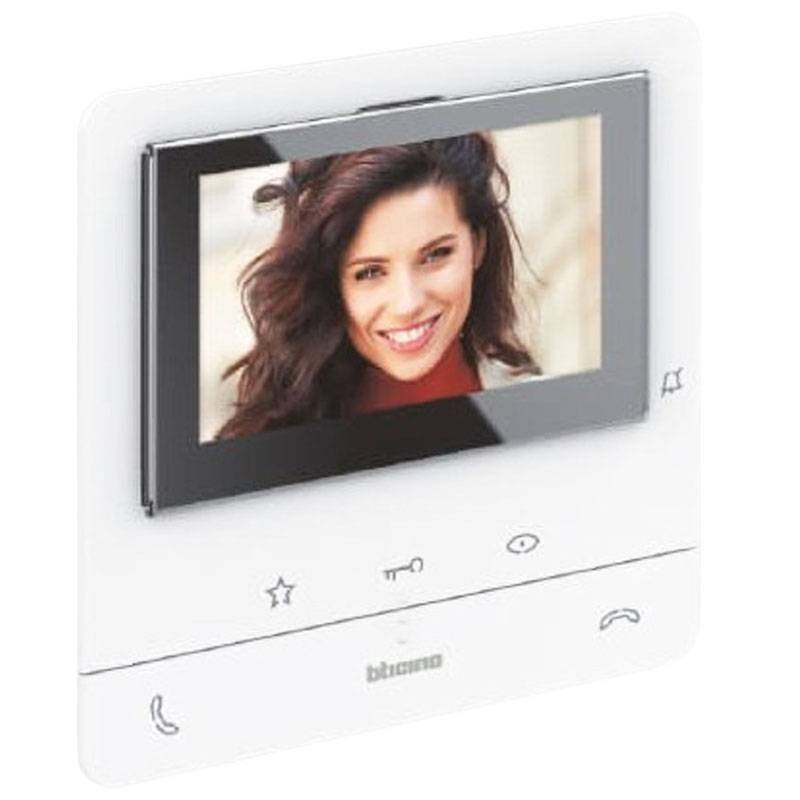

1 videocitofono 2 fili vivavoce Classe 100 (codice 344652):

• Videocitofono Classe 100V16B
• Tecnologia 2 fili vivavoce
• Con display a colori LCD da 5 pollici
• Il dispositivo dispone di 2 tasti fisici per il comando delle principali funzioni videocitofoniche – risposta e chiusura della chiamata – e di 3 tasti a sfioramento che consentono l’attivazione della elettroserratura, l’attivazione del posto esterno/ciclamento e la personalizzazione di un’azione rapida che l’utente utilizza più frequentemente – es. comando luci scale, intercom, attivazione elettroserratura aggiuntiva e attivazioni generiche
• Il dispositivo è dotato di una levetta laterale per la regolazione di: colore, luminosità e contrasto display, volume fonica e volume tono di chiamata
• E’ presente un LED di segnalazione per l’esclusione chiamata
• L’installazione può essere fatta fuori muro con apposita staffa (fornita a corredo) o tramite supporti da tavolo accessori (2 x 344692), da acquistare separatamente
• Il dispositivo deve essere configurato.



• Tensione: 20-27V

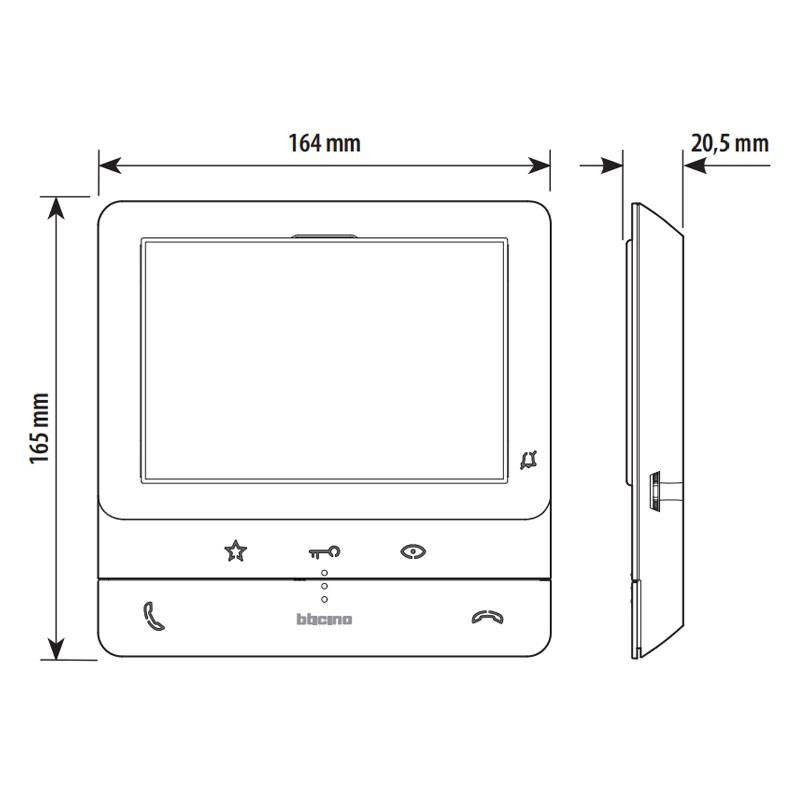

• Altezza: 165mm
• Larghezza: 164mm
• Profondità: 20.5mm
• Sezione massima del cavo: 2x1mmq
• Tipo impianto: 2 fili
• Altezza installazione consigliata: 160-165cm
• Temperatura di funzionamento: -5/+40°C
• Risoluzione: 800 x 480
• Wi-Fi: No
• Teleloop: Si
• Colore: Bianco

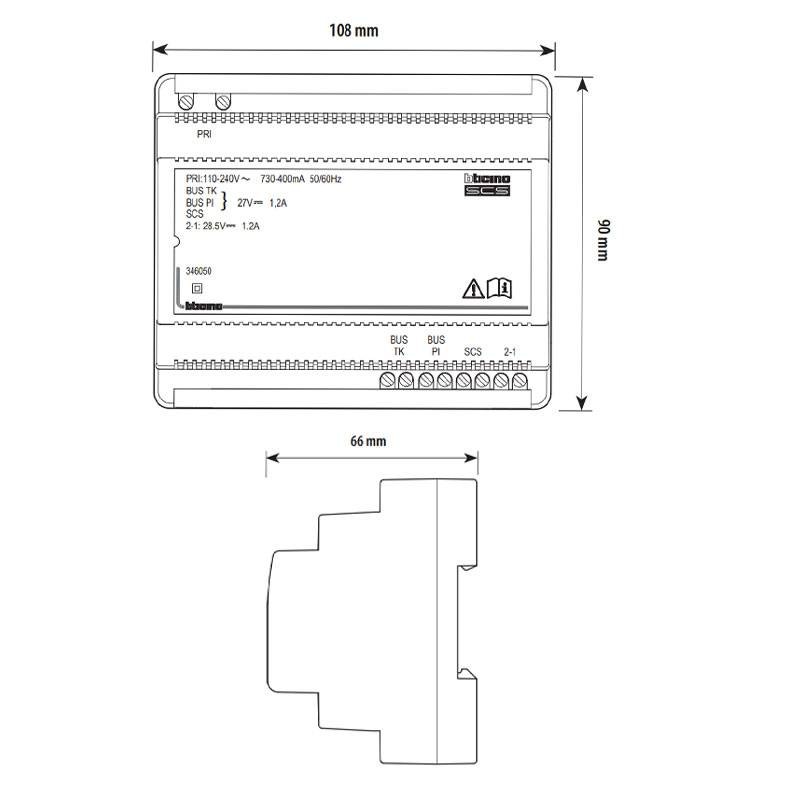

1 alimentatore modulare BUS-SCS per impianti audio e video 2 fili, in custodia modulare 6 DIN (codice 346050):

• Alimentatore per impianti audio e video 2 fili in custodia modulare 6 DIN
• Alimentazione 110 - 240 Va.c. @ 50 – 60 Hz
• Fornisce in uscita due alimentazioni in bassissima tensione di sicurezza (una sui 3 morsetti BUS TK, BUS PI ed SCS, una sul morsetto 1 - 2);
• Da usare alternativamente e Non contemporaneamente
• L’adattatore video è integrato nel dispositivo (l’articolo 346830 non deve quindi essere usato), è pertanto possibile evitare l’utilizzo del nodo A/V (F441) o della matrice multicanale (F441M) se dai morsetti BUS PI e BUS TK non si superano complessivamente tre derivazioni (MAX 2 montanti PI + 1 TK oppure 1 montante PI + MAX 2 TK)
• Può essere utilizzato anche come alimentatore supplementare (uscita 1 - 2) per l’alimentazione locale dei posti interni o posti esterni predisposti (in questo caso non è possibile utilizzare nessun’altra uscita)
• L’apparecchio è protetto elettronicamente contro il sovraccarico ed il cortocircuito
• È un dispositivo di sicurezza a doppio isolamento SELV
• L’installazione deve essere effettuata conformemente alle regole normative vigenti
• Il dispositivo NON deve essere configurato
• Attenzione: le uscite (BUS PI), (BUS TK) ed (SCS) possono essere utilizzate contemporaneamente rispettando l’assorbimento massimo totale di 1,2 A
• Dopo il sovraccarico o un corto circuito togliere l’alimentazione per 5 minuti
• Questo alimentatore è di categoria CAT II 2500 V, quindi necessita di una protezione supplementare dalle tensioni transitorie (superiori a quelle della categoria di sovratensione di progetto) esterne all’apparecchiatura
• L’alimentatore deve essere installato unicamente nei centralini predisposti per apparecchi DIN
• Deve essere installato solo in ambienti interni
• Deve essere utilizzato un interruttore onnipolare con separazione fra i contatti di almeno 3 mm, posizionato nelle vicinanze dell’alimentatore
• L’interruttore sopra descritto è da considerare come dispositivo di disconnessione dell’alimentatore dalla rete elettrica
• Non saldare l’estremità dei conduttori che vengono inseriti nei morsetti
• Ingombro: 6 moduli DIN

PRI (ingresso alimentazione AC):

• Tensioni nominali: 110 – 240V
• Correnti nominali: 730 – 400 mA
• Campo frequenze di lavoro: 50 – 60 Hz
• Potenza assorbita a pieno carico: 40 W max
• Potenza dissipata: 8 W max
• Efficienza a pieno carico: 80 % typ
• Potenza in stand-by: < 1W
• Temperatura di funzionamento: (-10) – (+55) °C
• Fusibile integrato (lato PRI): F1 T 3,15A 250 V




BUS TK, BUS PI, SCS:

• Tensione nominale: 27 Vdc
• Corrente nominale: 1,2 A
• Potenza nominale: 32,4 W




1–2:

• Tensione nominale: 28,5 Vdc
• Corrente nominale: 1,2 A
• Potenza nominale: 34,2 W



Installazione alimentatore:

• L’alimentatore deve sempre essere installato in appositi contenitori
• Non deve essere esposto a stillicidio o a spruzzi d’acqua
• Non ostruire le aperture di ventilazione
• Deve essere utilizzato un interruttore bipolare con separarazione tra i contatti di almeno 3 mm, posizionato vicino all’alimentatore. L’interruttore ha il duplice scopo di poter disconnettere l’alimentatore dalla rete elettrica e di proteggere il medesimo



1 modulo relè per elettroserrature non gestite da BUS (codice 346250): Modulo relè per apertura cancello da abbinare alle pulsantiere esterne predisposte. Consente l'apertura di serrature NON gestite da BUS tramite il posto esterno. Tipo di contatto: NO-NC, tipo impianto: 2 fili.
