Specifiche tecniche dei singoli componenti del Kit:

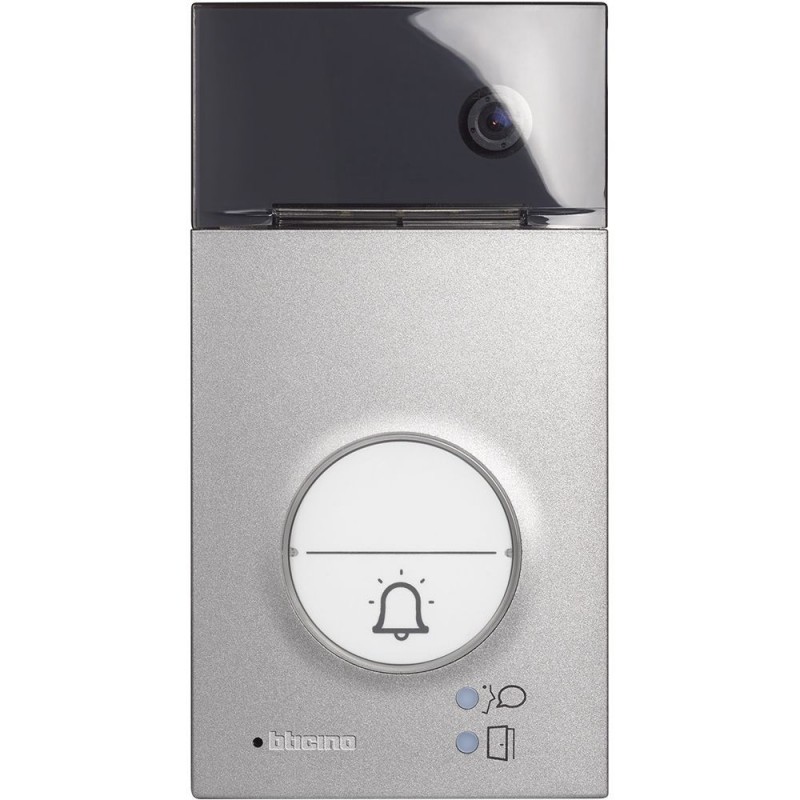

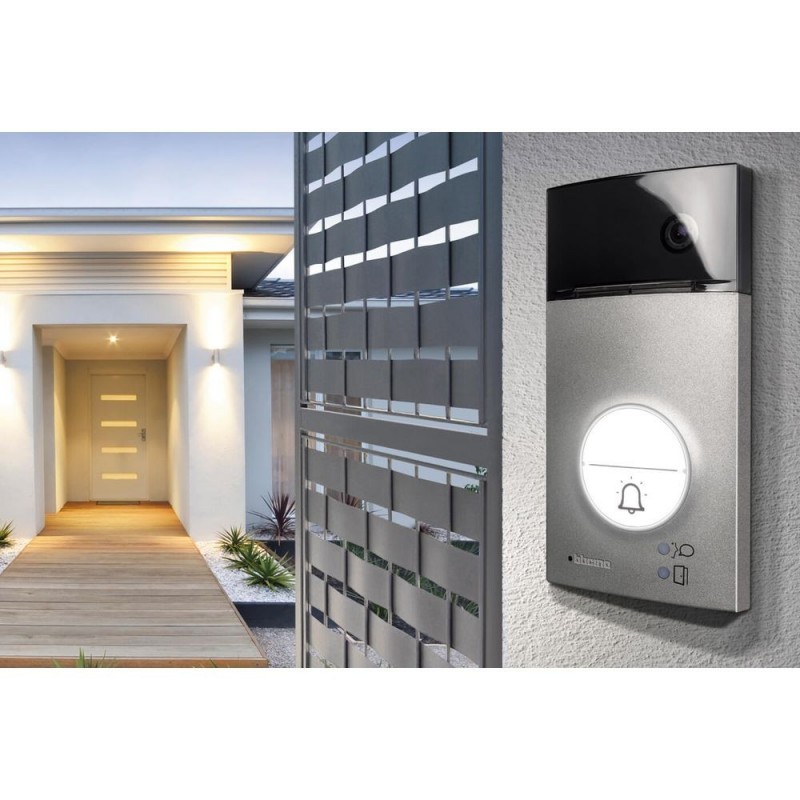

1 Pulsantiera video LINEA 3000 codice 343081:

• Tecnologia 2 fili

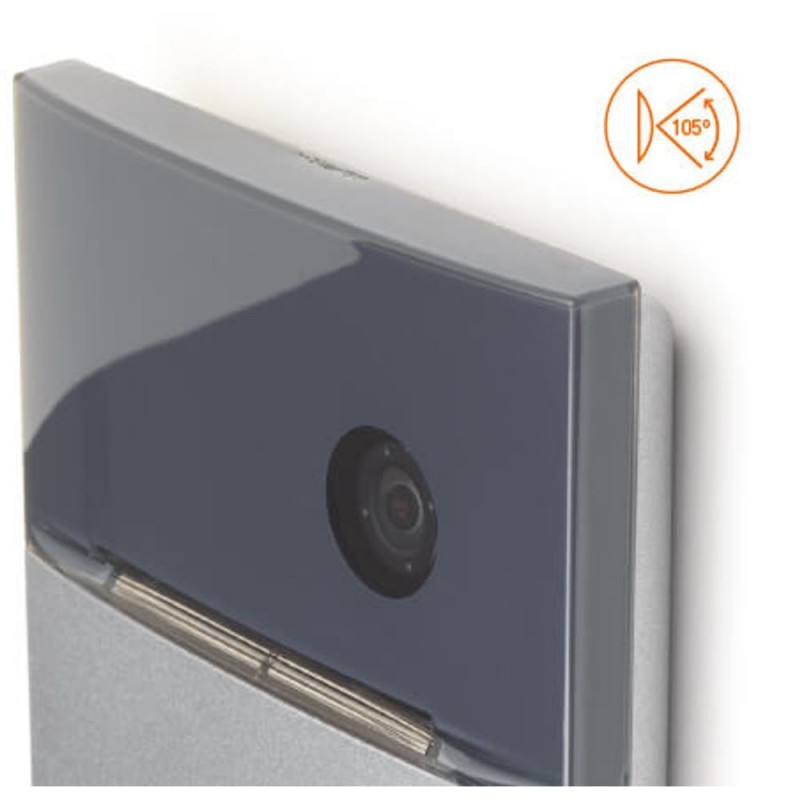

• Installazione da parete con frontale in zama e telecamera a colori grandangolare
• LED bianchi per illuminazione del campo di ripresa in condizioni di scarsa luminosità
• Configurabile per installazioni monofamiliari o bifamiliari
• Permette l’attivazione di una elettroserratura collegata direttamente tra i morsetti S+ ed S- (18 V 4 A impulsivi, 250 mA di mantenimento, 30 Ohm max)
• Illuminazione del cartellino portanome con LED bianco
• Risponde al grado di protezione IP54 – grado di robustezza IK10.

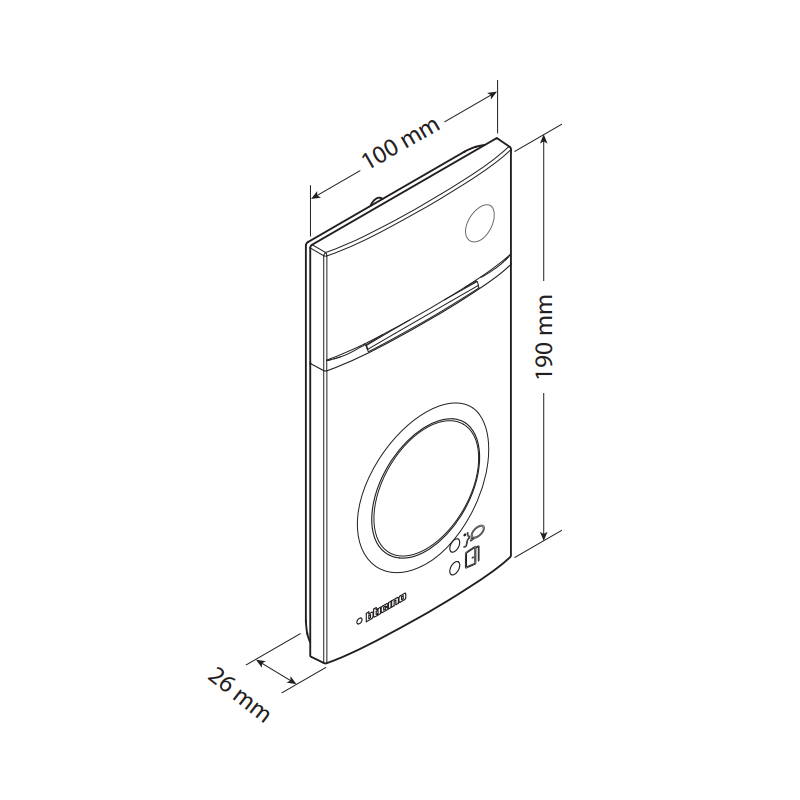

• Dimensioni: 190x100x26.65mm
• Altezza: 190mm
• Larghezza: 100mm
• Profondità: 26.65mm
• Chiamate: 2
• Tipo impianto: 2 fili
• Altezza installazione consigliata: 160-165cm
• Temperatura di funzionamento: -25/+70°C
• Risoluzione: 330 Linee TV H / 330 TV Lines H

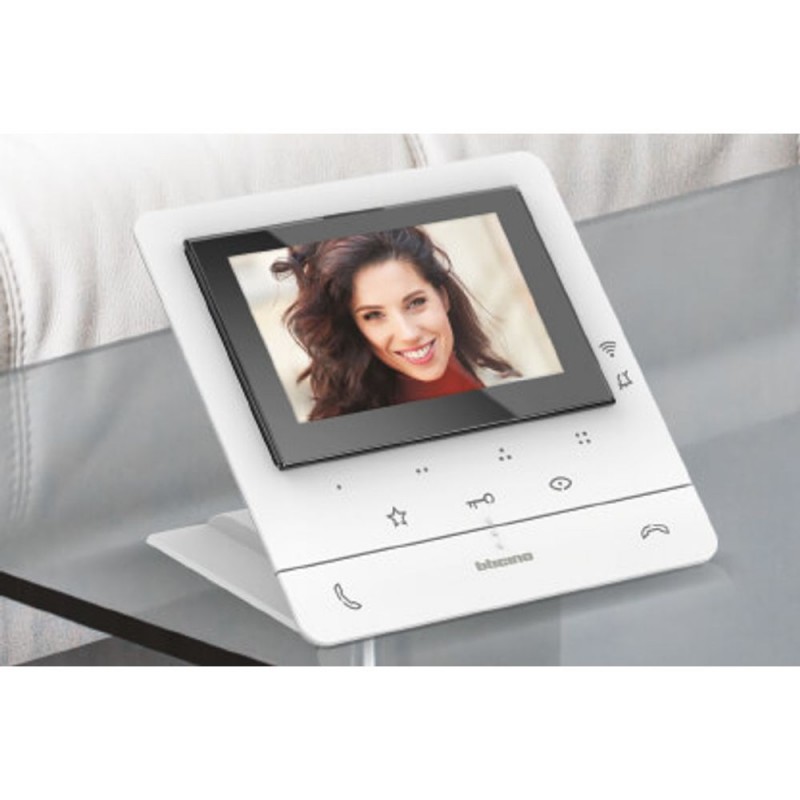

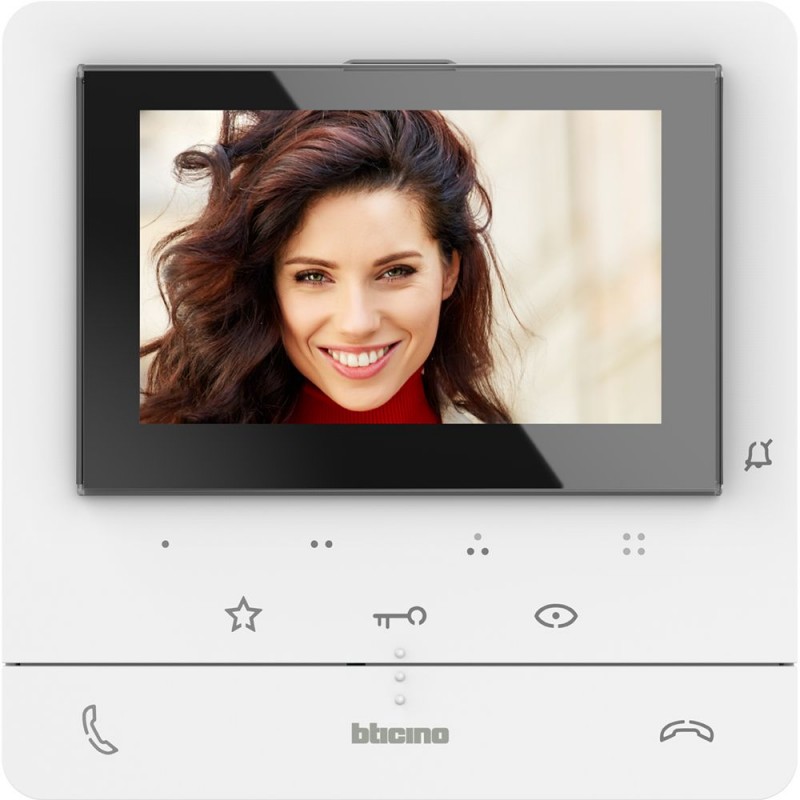

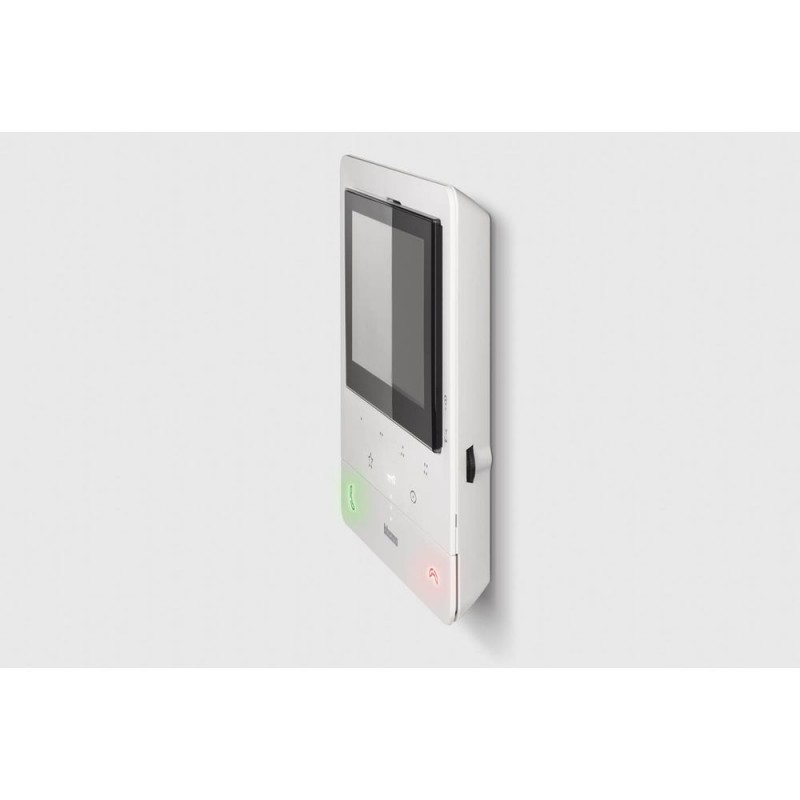

1 Videocitofono CLASSE 100V16E codice 344672:

• Tecnologia 2 fili vivavoce, con teleloop
• Display LCD a colori da 5”
• Dispone di 2 tasti fisici per il comando delle principali funzioni videocitofoniche – risposta e chiusura della chiamata – è dotato di 3 tasti a sfioramento per il comando delle principali funzioni – attivazione della elettroserratura, comando luci scale e attivazione del posto esterno/ciclamento – più ulteriori 4 tasti a sfioramento configurabili che assumono differenti funzionalità – es. intercom, attivazione elettroserratura aggiuntiva, attivazioni generiche
• Il videocitofono è dotato di una levetta laterale per la regolazione di : colore, luminosità e contrasto display, volume fonica e volume tono di chiamata
• È presente un LED di segnalazione per l’esclusione chiamata
• L’installazione può essere fatta fuori muro con apposita staffa (fornita a corredo) o tramite supporto da tavolo (da acquistare separatamente codice 344692)
• Il dispositivo, dotato anche di funzione studio professionale, deve essere configurato.

• Tensione: 20/27V

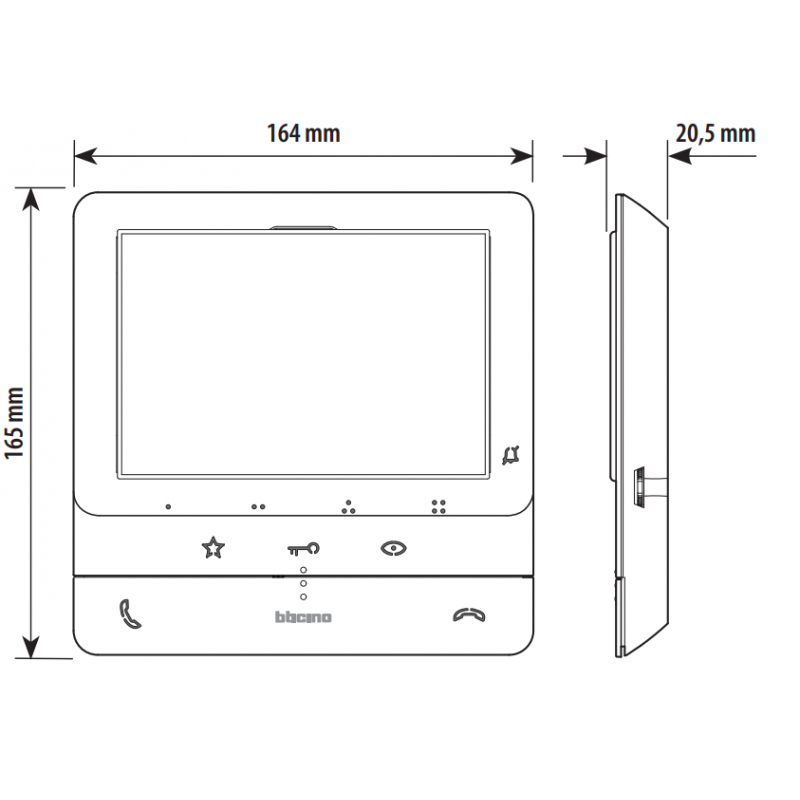

• Dimensioni: 165x164x20.5mm
• Altezza: 165mm
• Larghezza: 164mm
• Profondità: 20.5mm
• Sezione massima del cavo: 2x1mmq
• Tipo impianto: 2 fili
• Altezza installazione consigliata: 160-165cm
• Temperatura di funzionamento: -5/+40°C
• Risoluzione: 800 x 480
• Wi-Fi: No
• Teleloop: Si
• Colore: Bianco

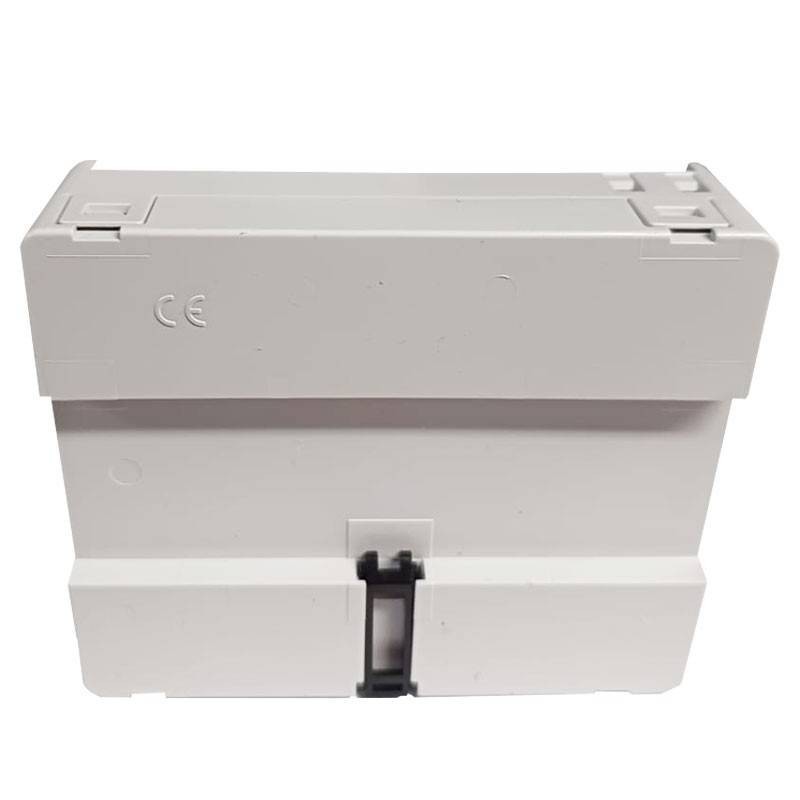

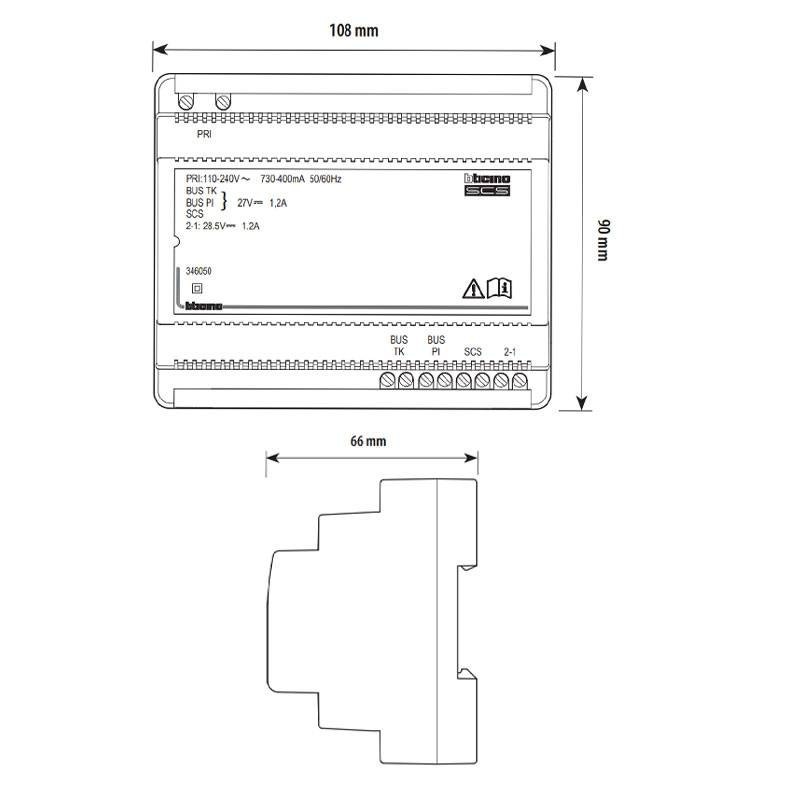

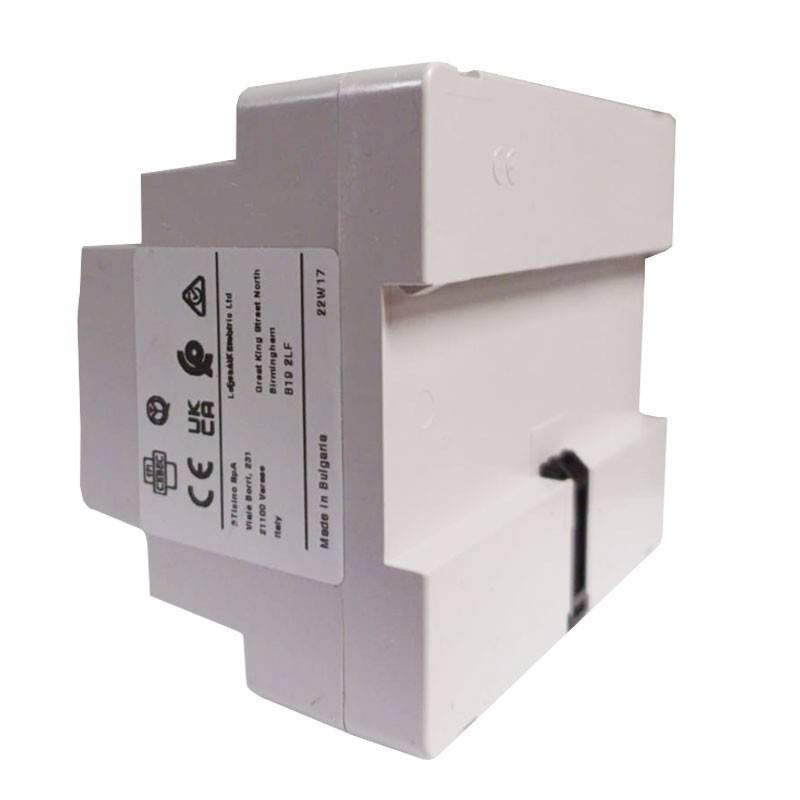

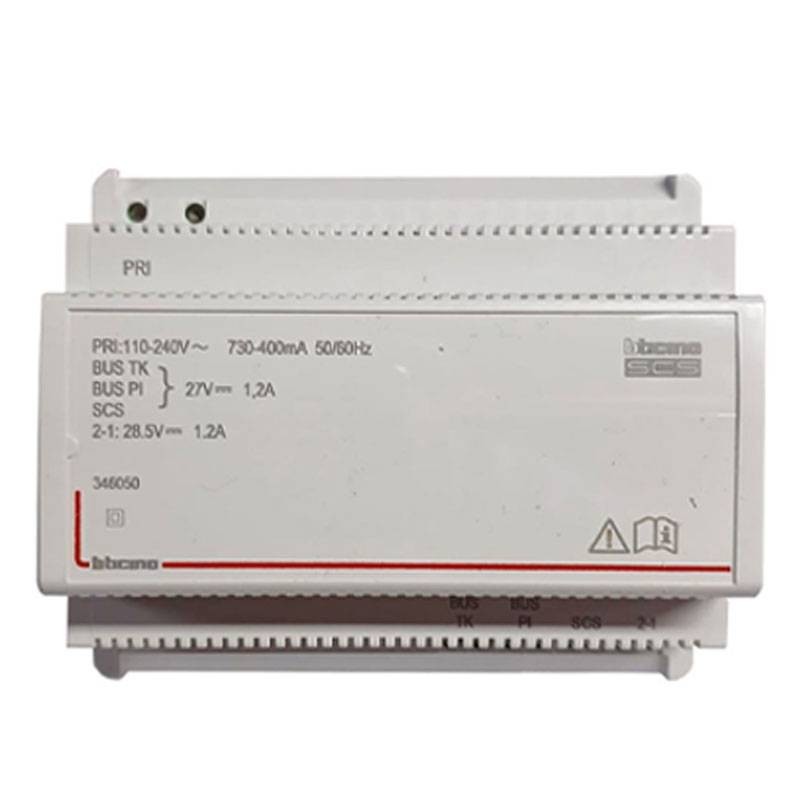

1 Alimentatore BUS-SCS in custodia modulare 6 DIN per impianti audio e video 2 fili codice 346050:

• Alimentatore per impianti audio e video 2 fili in custodia modulare 6 DIN
• Alimentazione 110 - 240 Va.c. @ 50 – 60 Hz
• Fornisce in uscita due alimentazioni in bassissima tensione di sicurezza (una sui 3 morsetti BUS TK, BUS PI ed SCS, una sul morsetto 1 - 2);
• Da usare alternativamente e Non contemporaneamente
• L’adattatore video è integrato nel dispositivo (l’articolo 346830 non deve quindi essere usato), è pertanto possibile evitare l’utilizzo del nodo A/V (F441) o della matrice multicanale (F441M) se dai morsetti BUS PI e BUS TK non si superano complessivamente tre derivazioni (MAX 2 montanti PI + 1 TK oppure 1 montante PI + MAX 2 TK)
• Può essere utilizzato anche come alimentatore supplementare (uscita 1 - 2) per l’alimentazione locale dei posti interni o posti esterni predisposti (in questo caso non è possibile utilizzare nessun’altra uscita)
• L’apparecchio è protetto elettronicamente contro il sovraccarico ed il cortocircuito
• È un dispositivo di sicurezza a doppio isolamento SELV
• L’installazione deve essere effettuata conformemente alle regole normative vigenti
• Il dispositivo NON deve essere configurato
• Attenzione: le uscite (BUS PI), (BUS TK) ed (SCS) possono essere utilizzate contemporaneamente rispettando l’assorbimento massimo totale di 1,2 A
• Dopo il sovraccarico o un corto circuito togliere l’alimentazione per 5 minuti
• Questo alimentatore è di categoria CAT II 2500 V, quindi necessita di una protezione supplementare dalle tensioni transitorie (superiori a quelle della categoria di sovratensione di progetto) esterne all’apparecchiatura
• L’alimentatore deve essere installato unicamente nei centralini predisposti per apparecchi DIN
• Deve essere installato solo in ambienti interni
• Deve essere utilizzato un interruttore onnipolare con separazione fra i contatti di almeno 3 mm, posizionato nelle vicinanze dell’alimentatore
• L’interruttore sopra descritto è da considerare come dispositivo di disconnessione dell’alimentatore dalla rete elettrica
• Non saldare l’estremità dei conduttori che vengono inseriti nei morsetti. Ingombro: 6 moduli DIN

PRI (ingresso alimentazione AC):

• Tensioni nominali: 110 – 240V
• Correnti nominali: 730 – 400 mA
• Campo frequenze di lavoro: 50 – 60 Hz
• Potenza assorbita a pieno carico: 40 W max
• Potenza dissipata: 8 W max
• Efficienza a pieno carico: 80 % typ
• Potenza in stand-by: < 1W
• Temperatura di funzionamento: (-10) – (+55) °C
• Fusibile integrato (lato PRI): F1 T 3,15A 250 V




BUS TK, BUS PI, SCS:

• Tensione nominale: 27 Vdc
• Corrente nominale: 1,2 A
• Potenza nominale: 32,4 W




1–2:

• Tensione nominale: 28,5 Vdc
• Corrente nominale: 1,2 A
• Potenza nominale: 34,2 W



Installazione alimentatore:

• L’alimentatore deve sempre essere installato in appositi contenitori
• Non deve essere esposto a stillicidio o a spruzzi d’acqua
• Non ostruire le aperture di ventilazione
• Deve essere utilizzato un interruttore bipolare con separarazione tra i contatti di almeno 3 mm, posizionato vicino all’alimentatore. L’interruttore ha il duplice scopo di poter disconnettere l’alimentatore dalla rete elettrica e di proteggere il medesimo.

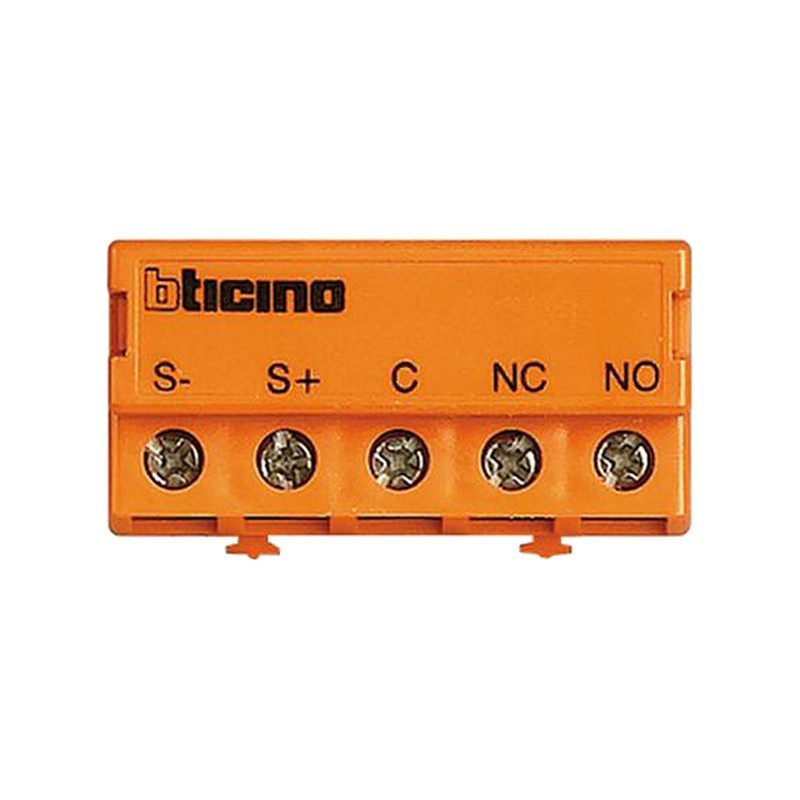

1 modulo relè per elettroserrature non gestite da BUS (codice 346250): Modulo relè per apertura cancello da abbinare alle pulsantiere esterne predisposte. Consente l'apertura di serrature NON gestite da BUS tramite il posto esterno. Tipo di contatto: NO-NC, tipo impianto: 2 fili.
