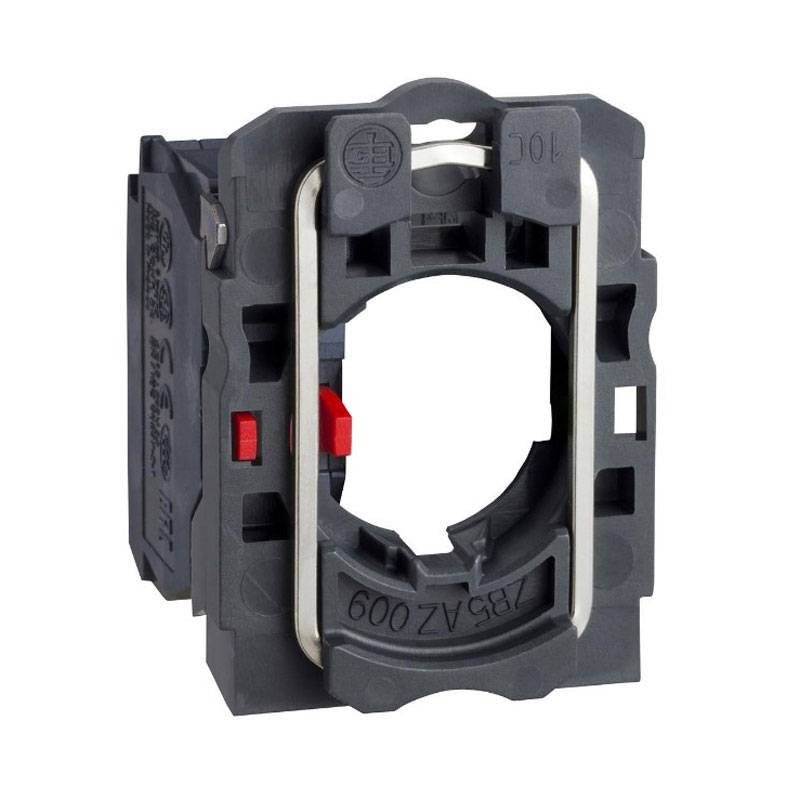

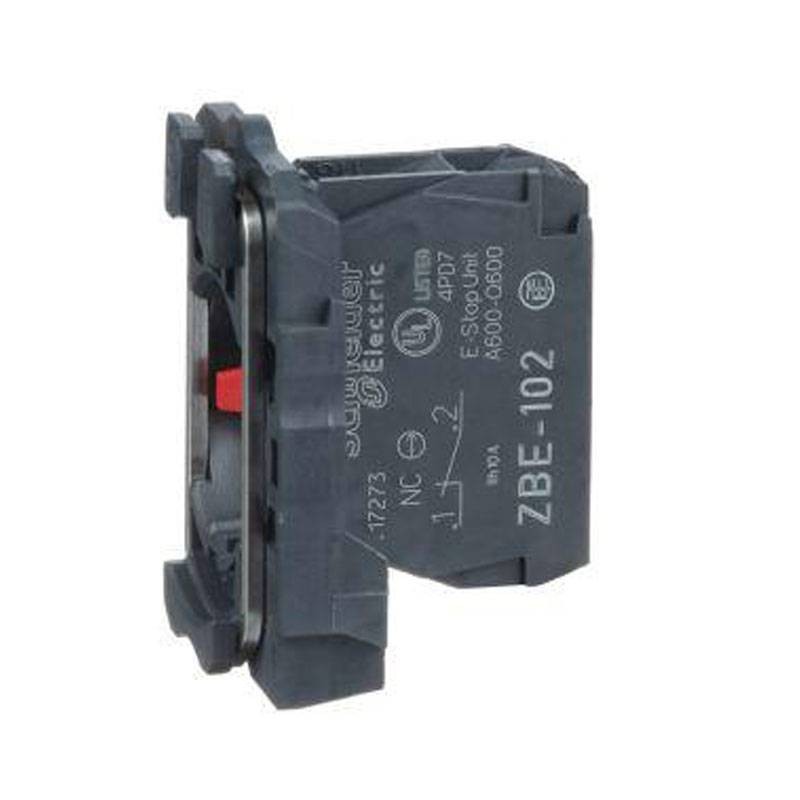

Corpo Contatti Schneider 1NC diametro 22 ZB5AZ102
SNR ZB5AZ102
3389110924411
Corpo Contatti Schneider con le seguenti caratteristiche:
- Protezione contro i cortocircuiti: 10 A fusibile cartuccia tipo gG conforme a EN/IEC 60947-5-1
- Corrente termica convenzionale in aria: 10 A conforme a EN/IEC 60947-5-1
- Tensione nominale di isolamento: 600 V (grado di inquinamento 3) conforme a EN 60947-1
- Tensione nominale di tenuta agli impulsi: 6 kV conforme a EN 60947-1
- Gamma prodotto: Harmony XB5
- Tipo di prodotto o componente: Montaggio corpo completo/contatti
- Composizione e tipologia contatti: 1 NC
- Funzionamento dei contatti: Ad apertura lenta
- Tipo blocco contatti: Singolo
Corpo Contatti Schneider 1NC diametro 22 ZB5AZ102
5,71 €
5,71 €
iva inclusa
iva inclusa
Articoli disponibili: 10
: 5
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
L'elemento di contatto singolo Harmony XB5 di Schneider Electric utilizza morsetti a vite. Ha 1 contatto NO e corpo in plastica. Questo elemento di contatto permette di sostituire e configurare in modo semplice e rapido i pulsanti e i selettori.
Può essere facilmente installato e sostituito su selettori e unità pulsanti complete XB5 tramite l'assemblaggio a clip e si collega ai circuiti di comando con semplici collegamenti con morsetti a vite. Protegge gli operatori dai contatti accidentali con circuiti sotto tensione grazie al suo grado di protezione IP20.
Altre informazioni:
- L'unità di base per iniziare ad assemblare il proprio pulsante o l'interruttore in plastica
- L'ampia gamma di temperature di funzionamento da -40°C a 70°C assicura versatilità d'uso del prodotto
Caratteristiche:
- Corsa di funzionamento: 2,6 mm (NO con modifica dello stato elettrico) - 4,3 mm (corsa totale)
- Forza di funzionamento: 2,3 N NO con modifica dello stato elettrico
- Coppia di serraggio: 0,81,2 Nm conforme a EN 60947-1
- Materiale contatti: Lega d'argento (Ag/Ni)
- Temperatura di stoccaggio: -4070 °C
- Temperatura ambiente operativa: -4070 °C
- Grado di protezione IP: IP20 conforme a IEC 60529
- Resistenza alle vibrazioni: 5 gn (F= 2500 Hz) conforme a IEC 60068-2-6
- Tenuta agli urti: 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27 - 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
Forma della testa (vite):
- Testa a croce compatibile con Philips no 1 cacciavite
- Testa a croce compatibile con pozidriv No 1 cacciavite
- Scanalato compatibile con piatto Ø 4 mm cacciavite
- Scanalato compatibile con piatto Ø 5,5 mm cacciavite
Corrente nominale di impiego:
- 3 A a 240 V, AC-15, A600 conforme a EN/IEC 60947-5-1
- 6 A a 120 V, AC-15, A600 conforme a EN/IEC 60947-5-1
- 0,1 A a 600 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
- 0,27 A a 250 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
- 0,55 A a 125 V, DC-13, Q600 conforme a EN/IEC 60947-5-1
- 1,2 A a 600 V, AC-15, A600 conforme a EN/IEC 60947-5-1
Durata elettrica:
- 1000000 cicli, AC-15, 2 A a 230 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
- 1000000 cicli, AC-15, 3 A a 120 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
- 1000000 cicli, AC-15, 4 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
- 1000000 cicli, DC-13, 0,2 A a 110 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
- 1000000 cicli, DC-13, 0,5 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
