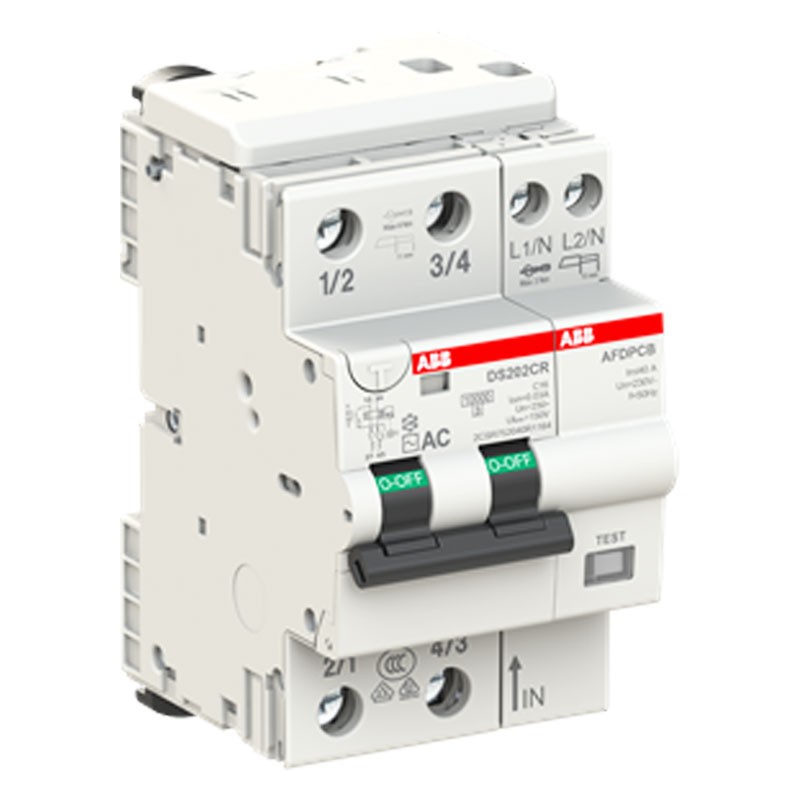

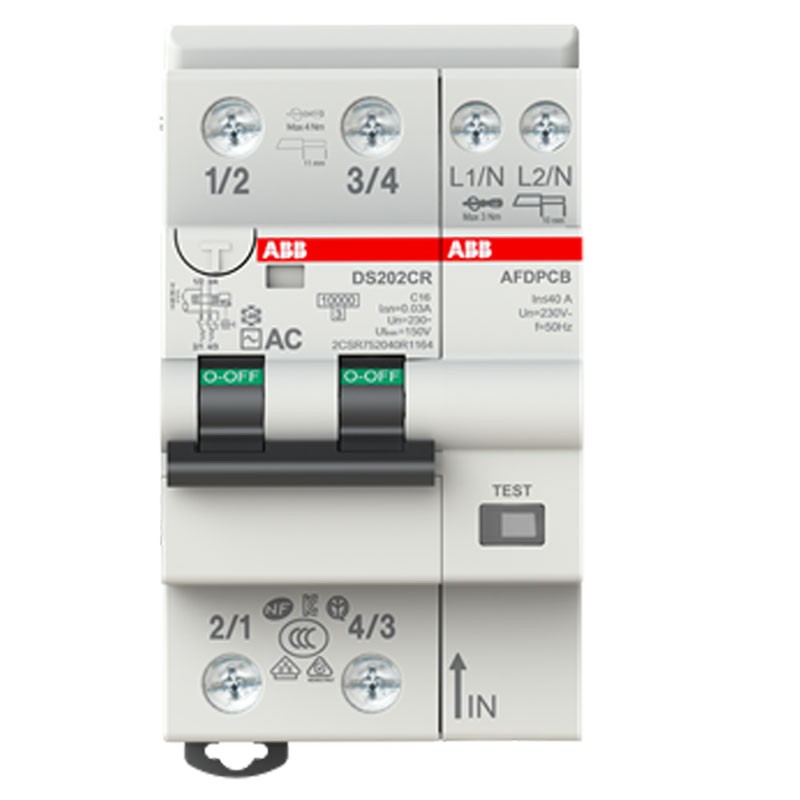

Interruttore Abb magnetotermico differenziale 2 poli 16A 30mA tipo AC 6kA 2 moduli DS202CRC16AC30
ABB DS202CRC16AC30
8012542141754
Interruttore magnetotermico differenziale con protezione da sovracorrente Abb, con le seguenti caratteristiche:
- Tensione operativa nominale: acc. secondo IEC 60898-1 230V
- Tensione nominale di isolamento (U i ): acc. secondo IEC/EN 60664-1 440V
- Tensione nominale di tenuta all'impulso (U imp ):4 kV
- Caratteristica di intervento: C
- Tipo di corrente residua: Tipo CA
- Tipo di tensione in ingresso: AC
- Corrente nominale (In ): 16 Ampere
- Corrente residua nominale: 30 mA
- Capacità nominale di cortocircuito: 6 kA
- Capacità di interruzione massima nominale in cortocircuito (I cu ): 10kA
- Capacità nominale di interruzione in cortocircuito di servizio (Ics ): 6kA
- Corrente di picco massima: 0,25kA
- Tipo corrente di dispersione: AC
- Frequenza: 50Hz
Interruttore Abb magnetotermico differenziale 2 poli 16A 30mA tipo AC 6kA 2 moduli DS202CRC16AC30
63,36 €
63,36 €
iva inclusa
iva inclusa
Articoli disponibili: 326
: 16
Pagabile anche in 3 rate senza interessi da:
21,12€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Altre composizioni del differenziale Abb:
Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.
L’interruttore magnetotermico differenziale presente nell’impianto elettrico integra tre protezioni diverse:
- quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi;
- quella termica per i sovraccarichi nell’erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione);
- quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente.
L'interruttore differenziale tipo AC l’intervento è assicurato per correnti alternate sinusoidali differenziali applicate improvvisamente o lentamente crescenti (CEI EN 61008-1).
Caratteristiche:
- Serie Abb
- Standard: CEI/EN 61009-1 - CEI/EN 61009-2-1
- Frequenza nominale: 50Hz
- Perdita di potenza: 4,20W
- Collegamento dell'alimentazione: arbitrario
- Classe energetica limite: 3
- Resistenza elettrica: 10000 operazioni
- Resistenza meccanica: 20000 operazioni
- 2 moduli
- Numero di poli: 2
- Numero di poli protetti: 2
- Indicazione di guasto: bandiera blu sulla finestra
- Caratteristica operativa: Istantaneo
- Categoria di sovratensione: III
- Posizione dei terminali neutri: Destra Sinistra
- Coppia di serraggio: 4 Nm
- Tipo di accessorio: Contatto ausiliario - Contatto di segnalazione / contatto ausiliario
- Tipo di sezionatore di terra: Non ritardato
- Temperatura dell'aria ambiente: Funzionamento -5 /+55 °C - Stoccaggio -40 /+70 °C
- Tipo di montaggio: su guida DIN EN 60715 (35mm) tramite clip di fissaggio
- Posizione di montaggio: Qualunque
- Dimensione del cavo: 35mm²
- Grado di protezione: IP20
- Grado di inquinamento: 3
- Condizioni ambientali: 28 cicli - con 55 °C / 90-96 % - e 25 °C / 95-100 %
- Lunghezza spelatura filo: 11 mm
- Stato RoHS: a seguito della Direttiva UE 2011/65/UE e dell'Emendamento 2015/863 del 22 luglio 2019
- Larghezza netta del prodotto: 36 mm
- Altezza netta del prodotto: 86 mm
- Profondità/lunghezza netta del prodotto:72 mm
- Peso netto del prodotto: 0,220 kg
- Profondità incorporata ( t 2 ): 72 mm
Capacità di connessione:
- Sbarra 10…10 mm²
- Flessibile 1...25 mm²
- Rigido Pieno 1…35 mm²
Sezione trasversale nominale:
- 1 - Solid-Core 1 … 35 mm²
- 4 - Multi-Wired 1 … 25 mm²
Veramente soddisfatto del servizio. A seguito di un piccolo disguido ho avuto massima assistenza ed hanno risolto velocemente e brillantemente. Comprerò ancora e lo consiglio ai futuri acquirenti.
In confronto ad altri siti ho trovato facilmente il materiale che cercavo, completo delle caratteristiche tecniche.
spedizione rapida, prodotto come dalle attese !
Scheda tecnica
- Moduli: 2
- Poli: 2P
- Curva: C
- Potere: 6KA
- Tipo differenziale: AC
- Corrente differenziale: 0.03A
- Ampere: 16A
- Protezioni Circuiti: Magnetotermici Differenziali
