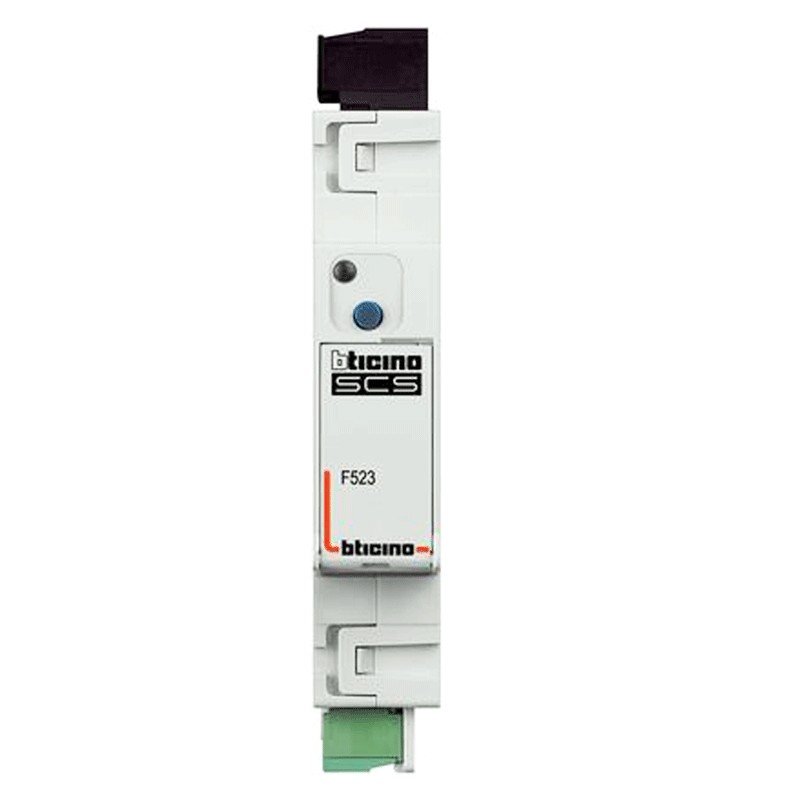

Attuatore Bticino relè bistabile con zero crossing F523
BTI F523
8005543404317
Attuatore Bticino, con le seguenti caratteristiche:
- Attuatore 1 relè bistabile con zero crossing destinato alle funzioni di automazione e/o gestione controllo carichi
101,49 €
101,49 €
iva inclusa
iva inclusa
Articoli disponibili: 56
: 23
Pagabile anche in 3 rate senza interessi da:
33,83€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Il dispositivo è un attuatore ad 1 relè bistabile con funzionalità zero crossing destinato alle funzioni di Gestione controllo carichi e/o Automazione. L’attuatore è in grado, in modo isolato, di valutare la frequenza (50 Hz) e la tensione di (230 Vac).
In modalità controllo carichi: all’attuatore verrà data una priorità che indica l’ordine di stacco che seguirà la centrale di controllo carichi F521 (e.g. Priorità 1 sarà il primo carico che sarà disabilitato in caso di superamento soglia). Tale priorità coincide con l’indirizzo che verrà utilizzato in tutti i SW di configurazione. Utilizzando il pulsante di forzatura è possibile riabilitare il carico per 4 ore dopo una DISABILITAZIONE della centrale, oppure togliere la forzatura del carico precedentemente impostata.
In modalità automazione l’attuatore è in grado di svolgere le seguenti funzioni: - tutte le modalità operative configurabili sui dispositivi di comando, ad esclusione di quelle che prevedono l’utilizzo di due relè interbloccati; - possibilità di effettuare configurazione di gruppo (G) - modalità aggiuntive utilizzando la sede M di configurazione.
In modalità mista controllo carichi e automazione vengono seguite le seguenti regole: Il tasto locale ha la funzione di Gestione controllo carichi (forzatura/fine forzatura) -
- se il carico è ABILITATO o FORZATO, lo stato del relè segue i comandi del sistema Automazione.
- se il carico è DISABILITATO dalla centrale controllo carichi, lo stato del relè non segue i comandi del sistema Automazione ma può essere riabilitato solo da un comando, ABILITAZIONE o FORZATURA, della gestione controllo carichi. Mentre è in corso la disabilitazione l’attuatore tiene in memoria gli stati richiesti dai comandi Automazione e alla RIABILITAZIONE il relè viene messo nello stato previsto dall’ultimo comando automazione. Questa funzione è pensata per le applicazioni in cui si implementa la funzione Gestione controllo carichi con la necessità di fare, attraverso comandi automazione, una schedulazione oraria dei carichi. Se durante la fase di DISABILITAZIONE il relè viene spento per effetto di una schedulazione, alla riabilitazione rimarrà comunque spento.
Il relè bistabile consente di conservare lo stato del carico anche in caso di mancanza tensione sul bus SCS (e successivo reset del dispositivo). Il dispositivo ha un ingombro di 1 modulo DIN e presenta un alloggiamento per 6 configuratori: A, PL, G, M, P1, P2
Caratteristiche:
- Serie Bticino
- Alimentazione di funzionamento con BUS SCS: 18 – 27 Vdc
- Assorbimento: 10 mA max
- Temperatura di funzionamento: 0 – 40 °C
- Potenza/Assorbimento carichi pilotati: Lampade ad incandescenza e lampade alogene 10 A / 2300 W Lampade a LED e Lampade fluorescenti compatte 500 W / Max 10 lampade Lampade fluorescenti lineari e trasformatori elettronici 4 A / 920 W Trasformatori ferromagnetici 4 A cosφ 0,5 / 920 VA
unico disservizio,penso non dipendente dalla ditta, mancanza di un morsetto per bus ma servizio clienti si è reso subito disponibile ad effettuare sostituzione in tempi brevi
Scheda tecnica
- Tipologia: Attuatori
