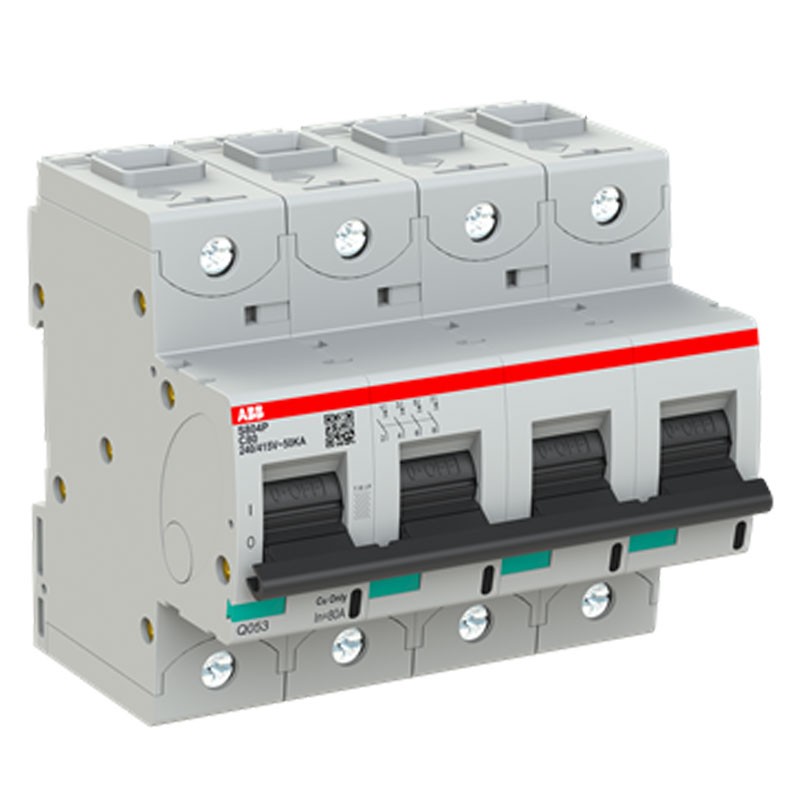

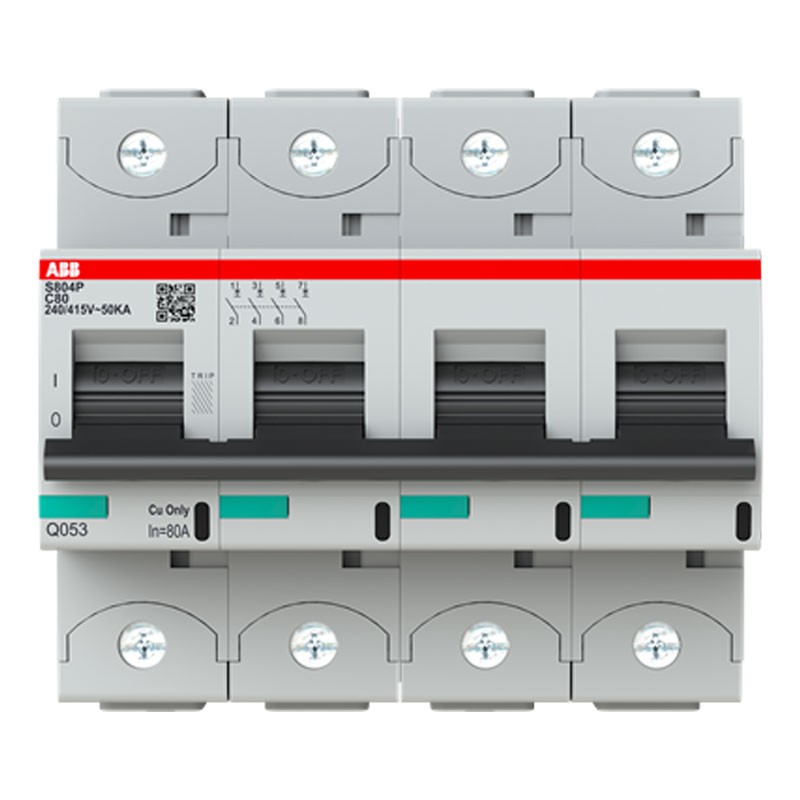

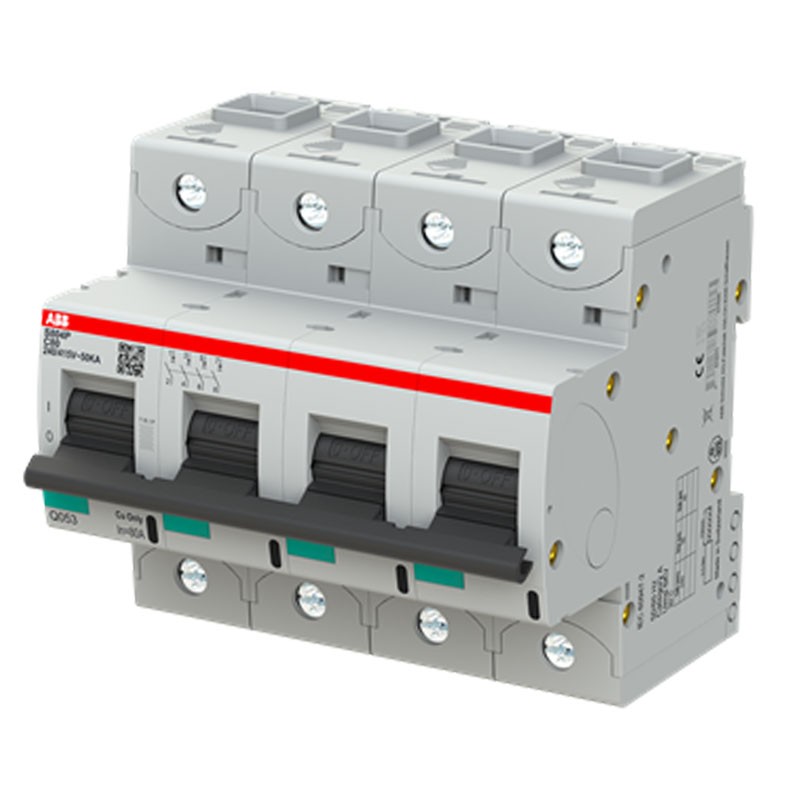

Interruttore magnetotermico Abb 4P 80A 50KA C S804P 6M S804PC80
ABB S804PC80
7612271416416
Interruttore magnetotermico Abb serie S804P, con le seguenti caratteristiche:
- Curva d’intervento: C
- Numero di poli: 4
- Numero di moduli: 6
- Corrente nominale: 80 ampere
- Tensione di tenuta ad impulso (Uimp) 6 kv
- Frequenza: 50/60 Hz
- Categoria di sovratensione: 3
- Grado di inquinamento: 3
- Grado di protezione: IP20
- Temperatura ambiente durante il funzionamento: -25/+60°C
- Tipo di tensione di ingresso: AC/DC
- Potere di interruzione nominale: 50Ka
- Tipo di sgancio: C
![](https://www.elettronew.com/64492-large_default/interruttore-automatico-abb-4p-80a-16ka-c-s804b-4m-s804bc80.jpg)
Interruttore magnetotermico Abb 4P 80A 50KA C S804P 6M S804PC80
359,04 €
359,04 €
iva inclusa
iva inclusa
![paypal](/../img/logo-paypal-4x.png)
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Articoli disponibili: 19
La curva C, soglia di intervento da 5 a 10 volte In, per applicazione di circuiti ohmico-induttivi con medie correnti di spunto. E’ largamente usato negli impianti domestici.
Un interruttore magnetotermico è un dispositivo di sicurezza in grado di interrompere automaticamente (cioè senza intervento esterno) il flusso di corrente elettrica in un circuito elettrico in caso di sovracorrente.
Caratteristiche:
- Serie Abb
- Tensione nominale (Ur): AccToIec 609472 690V AC - AccToIec 609472 500V DC
- Tensione nominale di funzionamento: secondo IEC 60898-1 400V
- Tensione nominale di isolamento (Ui):secondo IEC/EN 60664-1 690V
- Capacità di connessione: Flessibile 1...50 mm² - Rigido 1...70 mm²
- Potere nominale di cortocircuito: (230 V) 25 kA - (400 V) 25 kA
- Potere di cortocircuito estremo nominale (Icu):(230 V) 50 kA - (400 V) 6 kA
- Potere di cortocircuito di servizio nominale (Ics):(240 / 415 V AC) 40 kA
- Lunghezza di spelatura cavo: 19 mm
- Temperatura di riferimento aria ambiente: 30 °C
- Larghezza prodotto: 106.0 mm
- Altezza prodotto: 95.0 mm
- Profondità prodotto: 82.5 mm
- Peso netto prodotto: 0.980 kg
- Profondità integrata (t2): 82.5 mm
- Coppia di serraggio: 3.5 Nm
- Siglatura attuatore: I / O
- Montaggio su barra DIN: TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 - TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
- Posizione di montaggio: qualunque
- Cacciavite raccomandato: Pozidriv 2
- Perdita di potenza: a Condizioni Operative Nominali per Polo 6.4W
- Indicazione posizione contatto: ON / OFF / TRIP
- Norme di riferimento: IEC/EN 60947-2
Scheda tecnica
- Moduli:
- 6
- Poli:
- 4P
- Curva:
- C
- Potere:
- 50KA
- Ampere:
- 80A
- Protezioni Circuiti:
- Magnetotermici
