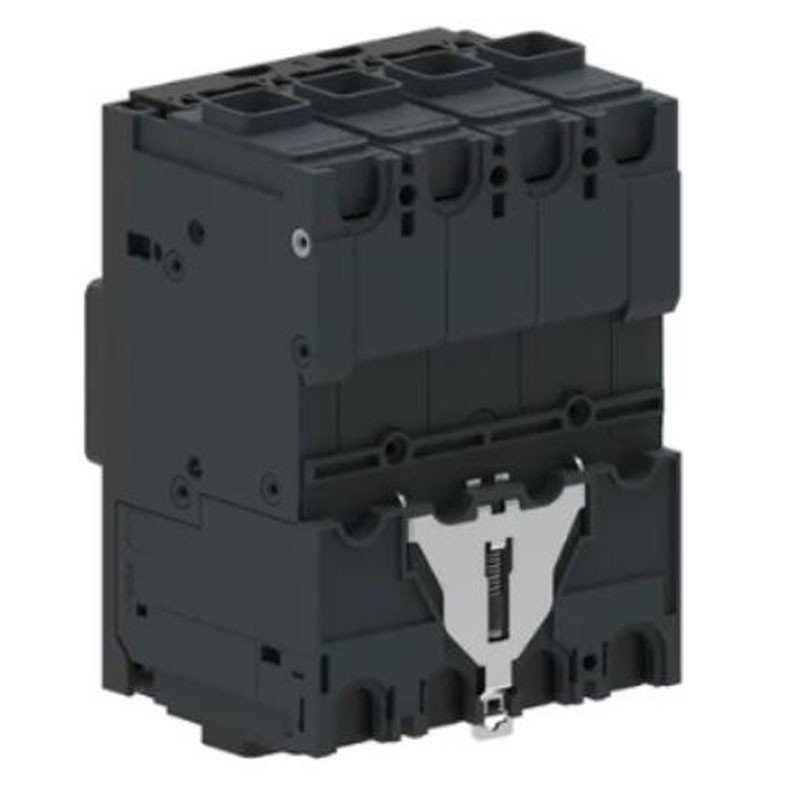

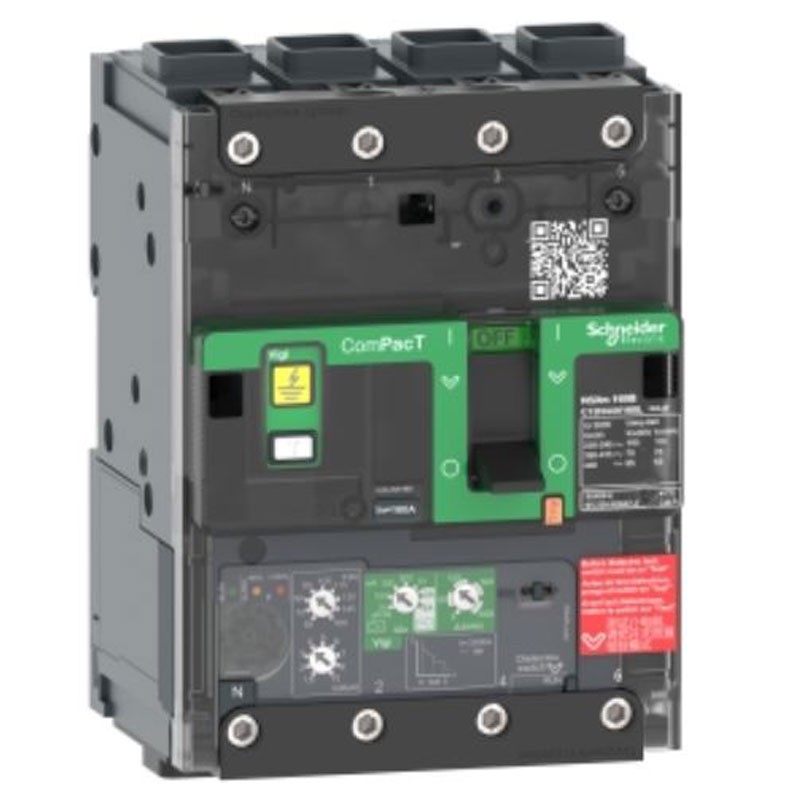

Interruttore automatico Schneider scatolato 160A NSXM 16KA 4P C12E44V160L
SNR C12E44V160L
3606481992437
Interruttore/Sganciatore scatolato magnetotermico differenziale, Schneider ComPacT NSXm, con le seguenti caratteristiche:
- Numero di poli 4P
- Posizione neutro Sinistra
- Corrente nominale [In] 160 A a 40 °C
- Tensione nominale di impiego [Ue] 440 V CA 50/60 Hz
- Tipo di rete CA
- Frequenza di rete 50/60 Hz
- Attitudine al sezionamento Si conforme a IEC 60947-2
- Categoria di utilizzazione Categoria A
- [Icu] Potere di interruzione nominale estremo: 25 kA Icu conforme a IEC 60947-2 a 220...240 V CA 50/60 Hz - 16 kA Icu conforme a IEC 60947-2 a 380...415 V CA 50/60 Hz - 10 kA Icu conforme a IEC 60947-2 a 440 V CA 50/60 Hz
- Livello di prestazione: E 16 kA 415 V CA
- Nome sganciatore: "Micrologic 4.1"
- Tecnologia sganciatore: Elettronico
Interruttore automatico Schneider scatolato 160A NSXM 16KA 4P C12E44V160L
966,37 €
966,37 €
iva inclusa
iva inclusa
Articoli disponibili: 5
Pagabile anche in 3 rate senza interessi da:
322,12€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Altre caratteristiche tecniche:
- Serie Schneider
- Funzioni di protezione sganciatore: LSoIR
- Tipo di controllo Leva
- Montaggio interruttore Fisso
- Tensione nominale di isolamento [Ui] 500 V CA 50/60 Hz
- Tensione nominale di tenuta ad impulso [Uimp] 8 kV
- [Ics] Potere di interruzione nominale di servizio: 25 kA a 220...240 V CA 50/60 Hz conforme a IEC 60947-2 - 16 kA a 380...415 V CA 50/60 Hz conforme a IEC 60947-2 - 10 kA a 440 V CA 50/60 Hz conforme a IEC 60947-2
- Durata meccanica 20000 cicli
- Durata elettrica: 20000 cicli a 440 V In/2, 10000 cicli a 440 V In, 10000 cicli a 690 V In/2, 5000 cicli a 690 V In
- Dissipazione di potenza per polo 12,21 W
- Installazione Piastra posteriore
- Installazione Orizzontale e verticale
- attacchi superiori Lato anteriore
- attacchi inferiori Lato anteriore
- Connessioni: 1 connettore Everlink 2,5…70 mm², flessibile rame - 1 connettore Everlink 2,5…95 mm², rigido o a trefolo alluminio/rame
- Passo di collegamento 35 mm con diffusori - 27 mm Senza distanziatori
- Passi 9 mm 12 modulo
- Calibro sganciatore 160 A a 40 °C
- Tipo regolazione protezione termica Ir Regolabile, 9 valori
- [Ir] Regolazione protezione termica 63...160 A
- Tipo temporizzazione protezione termica tr Fissa
- [tr] temporizzazione protezione lungo ritardo 200 s a 1,5 x Ir - 8 s a 6 x Ir - 5 s a 7,2 x Ir
- Impostazioni protezione neutro 1 x Ir ("4D")
- Memoria termica: 20 minuti prima e dopo lo scatto
- Tipo regolazione protezione corto ritardo Isd Regolabile, 9 valori
- [Isd] Regolazione protezione corto ritardo 1.5...10 x Ir
- Tipo temporizzazione protezione corto ritardo tsd Fissa
- Tipo regolazione protezione istantanea Ii Fissa
- [Ii] Regolazione protezione istantanea 2000 A
- Protezione differenziale Integrato
- Tipo di protezione differenziale Classe A - Classe AC
- Tipo regolazione protezione differenziale IΔn Regolabile
- Segnalazione locale: Bandiera (verde)presenza di contatti ausiliari:
- Larghezza 108 mm
- Altezza 144 mm
- Profondità (D) 80 mm
- Colore Grigio (RAL 7016)
[IΔn] Regolazione protezione differenziale 30 mA:
- 100 mA
- 300 mA
- 500 mA
- 1 A
- 3 A
- 5 A
Sensibilità differenziale:
- 30 mA per classe A
- 100 mA per classe A
- 300 mA per classe A
- 500 mA per classe A
- 1 A per classe A
- 30 mA per classe AC
- 100 mA per classe AC
- 300 mA per classe AC
- 500 mA per classe AC
- 1 A per classe AC
- 3 A per classe AC
- 5 A per classe AC
Temporizzazione protezione differenziale:
- 0 ms
- 60 ms
- 150 ms
- 500 ms
- 1000 ms
Numero di slot per gli ausiliari elettrici:
- 1 slot per contatto ausiliario OF
- 1 slot per contatto di allarme SD
- 1 slot per bobina di apertura "MN or MX"
Non ci sono recensioni
Scheda tecnica
- Tipologia: Interruttori Scatolati
- Poli: 4P
- Potere: 16KA
