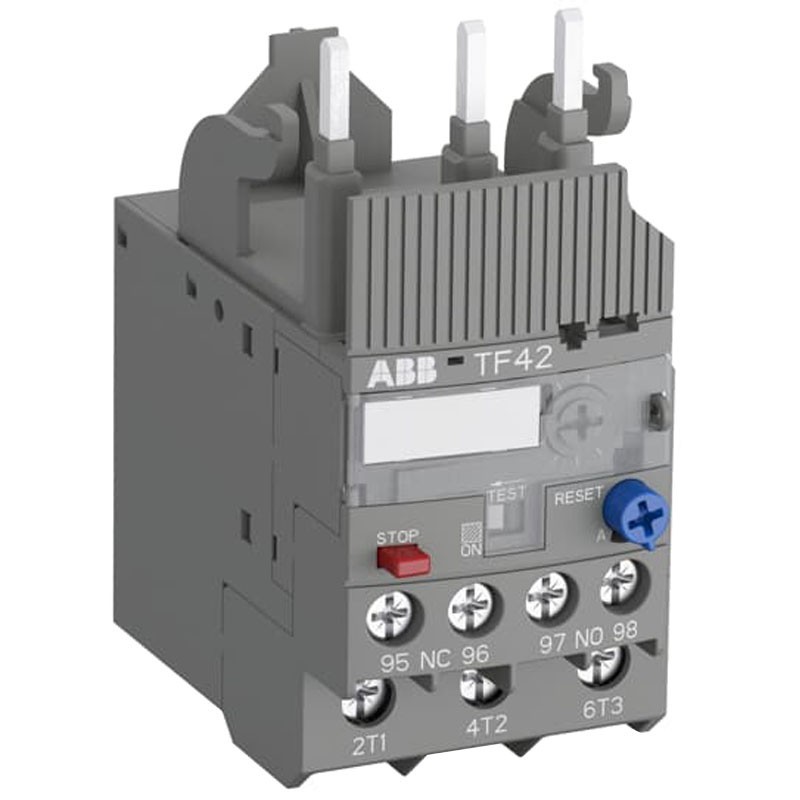

Relè termico ABB 2.3-3.1A classe 10 TF423V1
ABB TF423V1
4013614398087
Relè termico Abb serie TF42, con le seguenti caratteristiche:
-
Tensione nominale di funzionamento circuito ausiliario 600 Vac/dc - Circuito principale 690 Vac - Circuito principale 600 Vdc
-
Corrente nominale di funzionamento (Ie) 3.1 A
-
Corrente nominale di funzionamento AC-3 (Ie) 3.1 A
-
Frequenza nominale circuito ausiliario 50 Hz - Circuito ausiliario 60 Hz - Circuito ausiliario DC- Circuito principale 50 Hz - Circuito principale 60 Hz
-
Tensione nominale di tenuta ad impulso (Uimp) circuito ausiliario 6 kV - Circuito principale 6 kV
-
Tensione nominale di isolamento (Ui) 690 V
-
Campo di impostazione 2.3 ... 3.1 A
-
3 poli
-
Grado di protezione IP20
-
Grado di inquinamento 3
-
Temperatura ambiente in funzione -25..+60°C - Operation Compensated -25...+60 °C - in magazzino -50..+80 °C
46,39 €
44,07 €
Prezzo più basso negli ultimi 30 giorni:
46,39 €
Risparmia il 5%
44,07 €
iva inclusa
iva inclusa
Articoli disponibili: 9
: 2
Pagabile anche in 3 rate senza interessi da:
14,69€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
I relè di sovraccarico termici con bimetalli, sono dispositivi di protezione elettromeccanica economici per il circuito principale. Offrono una protezione affidabile al motore in caso di sovraccarico o mancanza di fase.
I relè termici e i relè di sovraccarico sono dispositivi di protezione elettromeccanici per il circuito principale. Offrono una protezione sicura dei motori in caso di sovraccarico o perdita di fase.
Caratteristiche:
- Serie Abb
- Tensione nominale di funzionamento circuito ausiliario 600 Vac/dc - Circuito principale 690 Vac - Circuito principale 600 Vdc
- Corrente nominale di funzionamento (Ie) 3.1 A
- Corrente nominale di funzionamento AC-3 (Ie) 3.1 A
- Frequenza nominale circuito ausiliario 50 Hz - Circuito ausiliario 60 Hz - Circuito ausiliario DC- Circuito principale 50 Hz - Circuito principale 60 Hz
- Tensione nominale di tenuta ad impulso (Uimp) circuito ausiliario 6 kV - Circuito principale 6 kV
- Tensione nominale di isolamento (Ui) 690 V
- Campo di impostazione 2.3 ... 3.1 A
- 3 poli
- Grado di protezione IP20
- Grado di inquinamento 3
- Coppia di serraggio circuito ausiliare 1 ... 1.5 Nm - circuito principale 1.5...2.5 Nm
- Lunghezza di spelatura cavo circuito ausiliare 9 mm - circuito principale 12 mm
- Cacciavite raccomandato circuito principale Pozidriv 2
- Perdita di potenza a condizioni Operative Nominali per Polo 1.1 W
- Temperatura ambiente in funzione -25..+60°C - Operation Compensated -25...+60 °C - in magazzino -50..+80 °C
- Compensazione temperatura aria ambientale Sì
- Resistenza agli urti secondo IEC 60068-2-27 11 ms Pulse 25g
- Massima altitudine d'esercizio permessa 2000 m
- Corrente termica convenzionale in aria libera (Ith) circuito ausiliare NC 6 A - circuito ausiliare NO 4 A
- Resistenza alle vibrazioni secondo IEC 60068-2-6: 5g / 3 ... 150 Hz
- Sezioni dei cavi-circuito ausiliario:
- Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
- Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
- Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
- Flessibile 1/2x 0.75 ... 1 mm²
- Flessibile 1/2x 1 ... 2.5 mm²
- Rigid 1/2x 0.75 ... 4 mm²
- Sezioni dei cavi-circuito principale:
- Flexible with Ferrule 1/2x 0.75 ... 4 mm²
- Flexible with Insulated Ferrule 1/2x 0.75 ... 4 mm²
- Flessibile 1/2x 0.75 ... 4 mm
- Rigid 1/2x 0.75 ... 4 mm²
Corrente nominale di funzionamento AC-15 (Ie):
- (120 V) NC 3 A
- (120 V) NO 0.5 A
- (240 V) NC 3 A
- (240 V) NO 0.5 A
- (400 V) NC 0.75 A
- (400 V) NO 0.5 A
- (500 V) NC 0.75 A
- (500 V) NO 0.5 A
Corrente nominale di funzionamento DC-13 (Ie):
- (125 V) NC 0.55 A
- (125 V) NO 0.55 A
- (24 V) NC 1.25 A
- (24 V) NO 1.25 A
- (250 V) NC 0.27 A
- (250 V) NO 0.27 A
- (500 V) NC 0.15 A
- (500 V) NO 0.15 A
- (60 V) NC 0.55 A
- (60 V) NO 0.55 A
- Larghezza 45 mm
- Altezza 88.3 mm
- Profondità 70.5 mm
- Peso netto 0.13 kg
Non ci sono recensioni
Scheda tecnica
- Tipologia: Relè
- Tensione: 690VAC
- Poli: 3P
- Ampere: 2.3-3.1A
