Scaricatore di sovratensione Dehn 40KA Tipo 2 per reti TT e TN-S 952310
DEH 952310
4013364108479

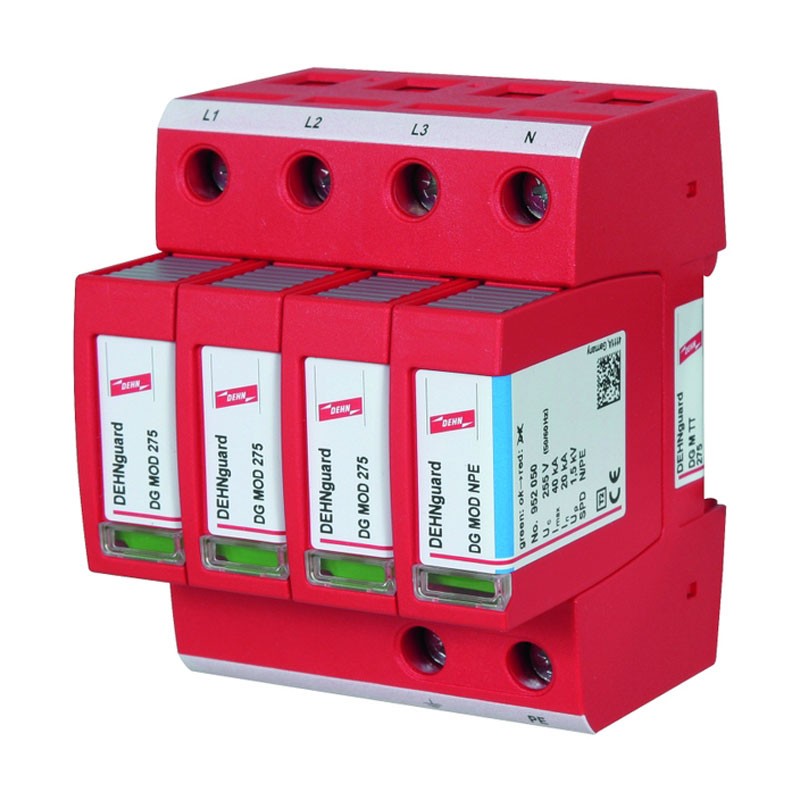

Scaricatore di sovratensione Dehn, modello DG M TT 275, 40KA Tipo 2 per reti TT e TN-S (circuito 3+1).
Scaricatore di sovratensione Dehn 40KA Tipo 2 per reti TT e TN-S 952310
236,87 €
236,87 €
iva inclusa
iva inclusa
Articoli disponibili: 5
: 3
Pagabile anche in 3 rate senza interessi da:
78,96€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Gli scaricatori di Tipo 2 ci sono gli scaricatori di sovratensione che proteggono l'impianto da sbalzi e picchi che possono essere provocati dai lavori di manutenzione della linea da parte del gestore.
Vantaggi
- Unità completa, pronta per il cablaggio, composta da elemento base e moduli di protezione innestabili
- Elevata capacità di scarica tramite potenti varistori all'ossido di zinco/spinterometri
- Elevata sicurezza dell'apparecchio tramite dispositivo di controllo "Thermo- Dynamik-Control".
Caratteristiche:
- SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 2 / Class II
- Coordinamento energetico verso l'apparecchio terminale ( 10 m) Tipo 2 + Tipo 3
- Tensione nominale AC (UN ) 230 / 400 V (50 / 60 Hz)
- Tensione massima continuativa AC
- L-N (UC ) 275 V (50 / 60 Hz)
- Tensione massima continuativa AC
- N-PE (UC ) 255 V (50 / 60 Hz)
- Corrente impulsiva nominale di scarica (8/20 µs) (In ) 20 kA
- Corrente impulsiva max di scarica (8/20 µs) (Imax ) 40 kA
- Livello di protezione
- L-N/
- N-PE (UP ) 1,5 / 1,5 kV
- Livello di protezione
- L-N /
- N-PE con 5 kA (UP ) 1 / 1,5 kV
- Capacità di estinzione corrente susseguente di rete
- N-PE (Ifi ) 100 Aeff
- Tempo d'intervento
- L-N (tA ) 25 ns
- Tempo d'intervento
- N-PE (tA ) 100 ns
- Protezione max da sovraccorrente in rete 125 A gG
- Tenuta al corto circuito con protezione da sovraccorrente max. in rete (ISCCR ) 50 kAeff
- Tensione TOV
- L-N (UT) Caratteristica 335 V / 5 sec. tenuta
- Tensione TOV
- L-N (UT) Caratteristica 440 V / 120 min. sicurezza
- Tensione TOV
- N-PE (UT) Caratteristica 1200 V / 200 ms tenuta
- Temperatura d'esercizio (TU ) -40 °C ... +80 °C
- Indicazione di funzionamento / guasto verde / rosso
- Numero delle porte 1
- Sezione di collegamento (min.) 1,5 mm2 rigido / flessibile
- Sezione di collegamento (max.) 35 mm2 semirigido / 25 mm2 flessibile
- Montaggio su guida profilata 35 mm secondo EN 60715
- Materiale involucro termoplastica, colore rosso, UL 94 V-0
- Luogo di montaggio all'interno
- Grado di protezione IP 20
- Dimensioni 4 unità, DIN 43880
- Omologazioni KEMA, VDE, UL
- Corrente impulsiva di fulmine (10/350 µs)
- N-PE (Iimp ) 12 kA
- Livello di protezione
- L-PE (UP ) 1,5 kV.
Non ci sono recensioni
Scheda tecnica
- Moduli: 4
- Poli: 4P
- Corrente massima: 40KA
- Tipo: 2
- Modello: AC
- Protezioni Circuiti: Protezioni dalle sovratensioni
