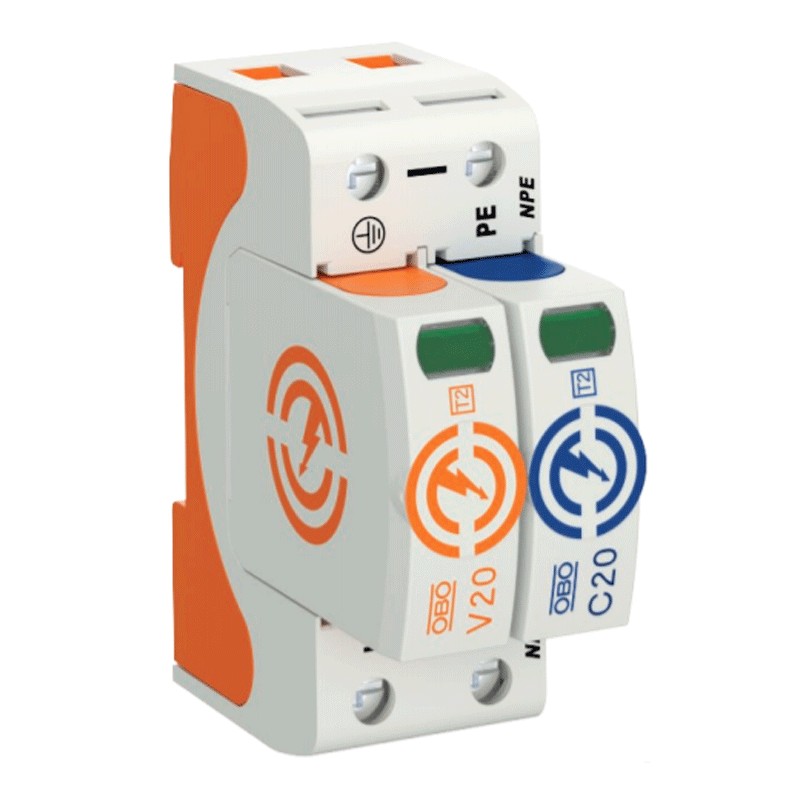

Scaricatore sovratensione Obo Bettermann V20-1+NPE 40KA tipo 2 5095251
Scaricatore Sovratensione Obo Bettermann V20-1, con le seguenti caratteristiche:
- Tensione massima continuativa AC 280V
- Tensione nominale 230 Vac
- Capacità di scarica fino a 40 kA (8/20) per polo tramite varistori ad alte prestazioni
- Contatti 1+N/PE
- Poli: 1P+N
- 2 moduli
- Luogo di montaggio: all'interno
- Grado di protezione: IP20
- A cartuccia estraibile completa di sistema di disconnessione e indicatore visivo di stato
- Connessione ad incastro con protezione da vibrazione
- Plastica secondo UL 94 V-0
- Tipo 2
- Ideale per installazione in quadri principali, edifici di tipo civile, sottoquadri di distribuzione
Scaricatore sovratensione Obo Bettermann V20-1+NPE 40KA tipo 2 5095251
Scaricatore sovratensione Obo Bettermann V20-1+NPE 40KA tipo 2 5095251
iva inclusa
Scaricatore sovratensione Obo Bettermann V20-1+NPE 40KA tipo 2 5095251
Lo scaricatore di sovratensione è uno strumento che si può montare all’interno del quadro elettrico, quindi a monte dell’impianto di casa. Il suo utilizzo consente di mettere in protezione l’impianto elettrico sul quale viene installato.
Lo scaricatore di sovratensione proteggerà tutto l’impianto da sovratensioni, sbalzi e picchi di elettricità che possono provenire dal gestore della linea elettrica, oppure da fenomeni atmosferici come i fulmini. Queste anomalie dell’energia elettrica possono provocare gravi danni ai dispositivi connessi alle prese.
Uno sbalzo di elettricità può causare la rottura dell’hardware di un pc, o provocare un corto circuito alle schede degli smartphone, dei tablet e degli elettrodomestici casalinghi. Nel caso in cui il flusso dell’energia aumenti vertiginosamente all’improvviso, può essere addirittura in pericolo la vita umana, a causa della folgorazione. Per evitare che ciò avvenga, è quindi consigliabile montare uno scaricatore di sovratensione.
Gli scaricatori di sovratensione sono divisi in tre classi:
In classe 1 troviamo i dispositivi da utilizzare in zone dove solitamente insistono fenomeni atmosferici avversi come temporali e fulmini (ad esempio in montagna). In questo caso lo scaricatore viene montato nel quadro elettrico e può resistere a diversi sbalzi senza subire danni. La scarica avviene in 350 microsecondi, così da evitare che l’eccesso di energia raggiunga l’impianto.
In classe 2 ci sono gli scaricatori di sovratensione che proteggono l’impianto da sbalzi e picchi che possono essere provocati dai lavori di manutenzione della linea da parte del gestore.
In classe 3 troviamo invece quei dispositivi che offrono una protezione addirittura maggiore: in questo caso lo scaricatore di sovratensione viene installato direttamente in corrispondenza delle prese elettriche presenti in casa.
Altre caratteristiche tecniche:
- Serie Obo Bettermann
- Tensione massima continuativa AC 280V
- Tensione nominale 230 Vac
- Capacità di scarica fino a 40 kA (8/20) per polo tramite varistori ad alte prestazioni
- Contatti 1+N/PE
- Poli: 1P+N
- 2 moduli
- Tipo 2
- Ideale per installazione in quadri principali, edifici di tipo civile, sottoquadri di distribuzione
- Installazione per la protezione da sovratensione secondo VDE 0100-443 (IEC 60364-4-44)
- Limitatore modulare a cartuccia estraibile completa di sistema di disconnessione e indicatore visivo di stato
- Connessione ad incastro con protezione da vibrazione
- Plastica secondo UL 94 V-0
- Dotato di contatto ausiliario in scambio pulito, privo di potenziale, per la segnalazione di guasto a distanza
- Temperatura di esercizio -40 +80 °C
- Indicazione funzioni/difetti ottico
- Segnalazione sull'apparecchio ottico
- Coppia di serraggio 35,00 Lbs
- Tipo di montaggio barra DIN 35 mm
- Tempo di reazione 25ns
- Tempo di reazione [L-N] 25ns
- Tempo di reazione [N-PE] 100ns

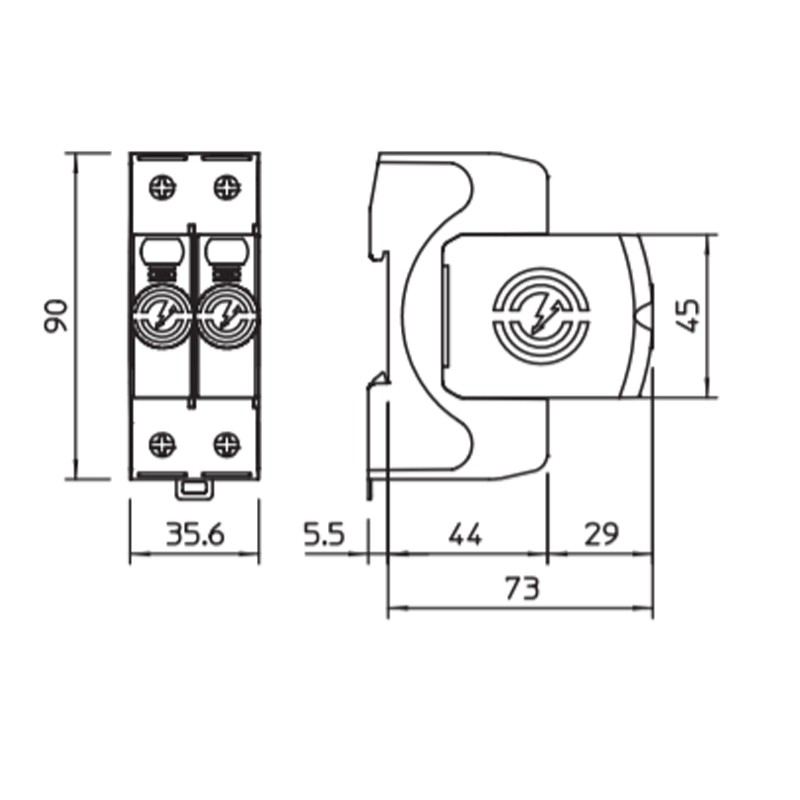

- Dimensioni (LxLxA) 90x35,6x78,5 mm
Scheda tecnica
- Moduli: 2
- Poli: 1P+N
- Corrente massima: 40KA
- Tipo: 2
- Modello: AC
- Protezioni Circuiti: Protezioni dalle sovratensioni
