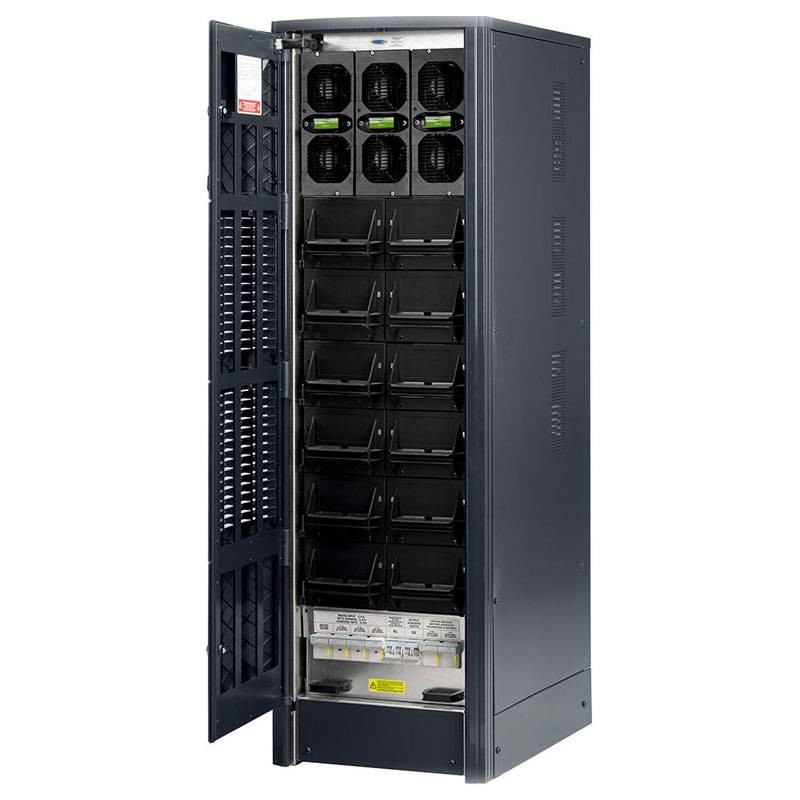

L'UPS Legrand modello TRIMOD HE 10 è un gruppo di continuità alta efficienza con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, architettura modulare, possibilità di configurazione N+X ridondante, Potenza Nominale 10 kVA 10 kW.

LUPS TRIMOD HE 10 ha unarchitettura modulare, ossia è composto di moduli identici che, funzionando in parallelo, compongono la sezione di potenza dell'UPS (moduli di potenza monofase da 3,4kW). Tali moduli di potenza contenuti nell'UPS sono composti dai blocchi funzionali di seguito elencati:

• Raddrizzatore/PFC
• Inverter
• Carica Batterie
• Logica di comando e controllo
• Circuito di By-pass automatico




Grazie ai cabinet già predisposti per alloggiare differenti numeri di moduli potenza, è possibile ottenere numerosissime configurazioni. Le future espansioni di potenza possono essere effettuate on site senza bisogno di interventi di taratura o settaggio, né di modifiche di fabbrica e, in ogni caso, senza fare uso di strumentazione dedicata.

LUPS modulare TRIMOD HE 10 è configurabile come sistema N+X ridondante in potenza semplicemente scegliendo opportunamente il numero di moduli di potenza da 3,4 kW installati nel cabinet UPS. continua fuori delle tolleranze, o altre anomalie. L'UPS ha al suo interno il circuito di bypass di manutenzione, manovrabile tramite sezionatore dedicato.

TRIMOD HE 10 è dotato di due linee di ingresso, uno previsto per l'alimentazione principale, l'altro per fornire alimentazione al carico attraverso una linea secondaria indipendente da quella primaria. I due ingressi sono, di serie, interconnessi, e possono essere resi indipendenti durante la fase di installazione o di commissionino.

Le batterie sono di tipo al piombo, sigillate, senza manutenzione, regolate a valvola e posizionate all'interno dell'UPS o del cabinet batteria esterno; Le stringhe di batterie, composte da 20 elementi, possono essere configurate separatamente per ciascun modulo di controllo (con più schede di comando) in fase di installazione o commissioning, se richiesto.

Il software di diagnostica e shutdown, se installato in un PC collegato all'UPS, consente di accedere a tutti i dati di funzionamento del TRIMOD HE 10, effettuare regolazioni e settaggi delle funzioni speciali (come con il display) e controllare lo shutdown dei sistemi operativi Windows e Linux. Un software opzionale (UPS Management Software) insieme a un'interfaccia di rete (CS141SK), consentono lo shutdown gerarchico multiserver e la gestione dell'UPS in remoto per qualunque sistema operativo in rete eterogenea (Windows, Novell, Linux e i più diffusi Unix). LUPS è in grado di effettuare le seguenti misure e di visualizzarne i valori direttamente sul display:

Ingresso:

Correnti:

• Valore efficace
• Valore di picco
• Fattore di cresta



Tensioni:

• Valore efficace



Potenza:

• Apparente
• Attiva



L'UPS TRIMOD HE ha ingresso ed uscita monofase o trifase; tuttavia è possibile impostare l'uscita per gestire le tre fasi in maniera Tutte le misure e ulteriori dati sono disponibili su 2 slot SNMP. Inoltre TRIMOD HE 10 è dotato di una serie di 5 contatti statici, 1 porta RS232 di service, 1 porta a contatti logici. indipendente tra di loro.

L'architettura modulare è del tipo parallelo distribuito anche all'interno delle singole fasi. La potenza nominale erogabile è data dalla somma dei moduli funzionanti per ogni fase; ciò consente all'UPS, se correttamente dimensionato, di continuare ad alimentare i carichi anche in caso di rottura o durante la sostituzione di uno (o più) moduli. (configurazione ridondante).

Su ogni modulo di potenza è presente un circuito di by-pass che provvede a trasferire automaticamente il carico direttamente sulla rete primaria senza interruzione dell'alimentazione, al verificarsi delle condizioni di sovraccarico, sovratemperatura, tensione.

Batterie:

• Tensione di batteria
• Capacità nominale
• Corrente di batteria
• Stato del caricabatteria
• Capacità residua



Varie:

• Temperatura interna
• Velocità ventole
• Tensione del BUS DC in alta tensione
• Intervento by-pass
• Surriscaldamento
• Numero di commutazioni a batteria
• Numero di scariche totali
• Funzionamento a batteria
• Funzionamento a rete



Caratteristiche Generali:

• Tipologia di funzionamento On line a doppia conversione
• Struttura UPS Modulare, Espandibile, Ridondante N+X con moduli di potenza contenuti in un unico cabinet
• Forma d'onda in funzionamento a rete Sinusoidale
• Forma d'onda in funzionamento a batterie Sinusoidale
• Tipo di bypass Statico, elettromeccanico e di manutenzione
• Tempo di commutazione Nullo




Specifiche Ambientali:

• Livello di rumore misurato a 1 metro 58-62 dBA
• Gamma temperatura funzionamento Da 0°C a +40°C
• Gamma temperatura stoccaggio Da -20°C a +50°C (escluso batterie)
• Gamma umidità relativa funzionamento 0-95% non condensante
• Grado di protezione IP20
• Stima d'impiego di materiali derivanti dall'economia circolare 37%



L'UPS consente anche le seguenti regolazioni tramite il display:

Uscita:

• Tensione
• Frequenza



Configurazione delle fasi:

Ingresso:

• Abilita sincronizzazione
• Intervallo di sincronizzazione esteso
• By-pass
• Abilitazione
• Forzato
• Sensibilità d'intervento
• Eco Mode



Batterie:

• Capacità
• Soglie
• Durata max. a batteria
• Durata max. a batteria dopo la soglia di riserva
• Abilitazione test batterie



Abilitazione auto-restart:

Caratteristiche di uscita (funzionamento a rete):

• Tensione nominale di uscita 380, 400, 415 3F+N+PE
• Potenza nominale di uscita 10 kVA
• Potenza attiva di uscita 10 kW
• Rendimento fino a 96%
• Tolleranza sulla tensione duscita (statica) ± 1%
• Tolleranza sulla tensione duscita (dinamica 0-100%; 100-0%) ± 1%
• Distorsione armonica totale della tensione duscita su carico nominale lineare < 0,5 %
• Distorsione armonica totale della tensione duscita su carico nominale non lineare, P.F.=1 < 1 %
• Frequenza nominale di uscita 50 Hz o 60Hz



Caratteristiche di uscita (funzionamento a batteria):

• Tensione nominale di uscita 380, 400, 415 3F+N+PE
• Potenza nominale di uscita 10 kVA
• Potenza attiva di uscita 10 kW
• Tolleranza sulla tensione duscita (statica) ± 1%
• Distorsione armonica totale della tensione duscita su carico nominale lineare < 0,5 %
• Distorsione armonica totale della tensione duscita su carico nominale non lineare < 1 %
• Frequenza nominale di uscita 50 Hz o 60Hz (autosensing)
• Tolleranza sulla frequenza duscita ± 1%
• Fattore di cresta ammesso sulla corrente d'uscita 3:1 conforme IEC 62 040-3



Caratteristiche batterie e carica batterie:

• Tipo di batterie Piombo-acido, sigillate, senza manutenzione
• Capacità unitaria In base allautonomia
• Tensione nominale di batteria UPS 240 Volt
• Tipo di carica batteria PWM ad alto rendimento, uno per ciascun modulo di potenza
• Curva di carica Smart Charge, ciclo avanzato in 3 stadi
• Corrente di carica nominale carica batteria 2.5 A per ogni modulo di potenza
