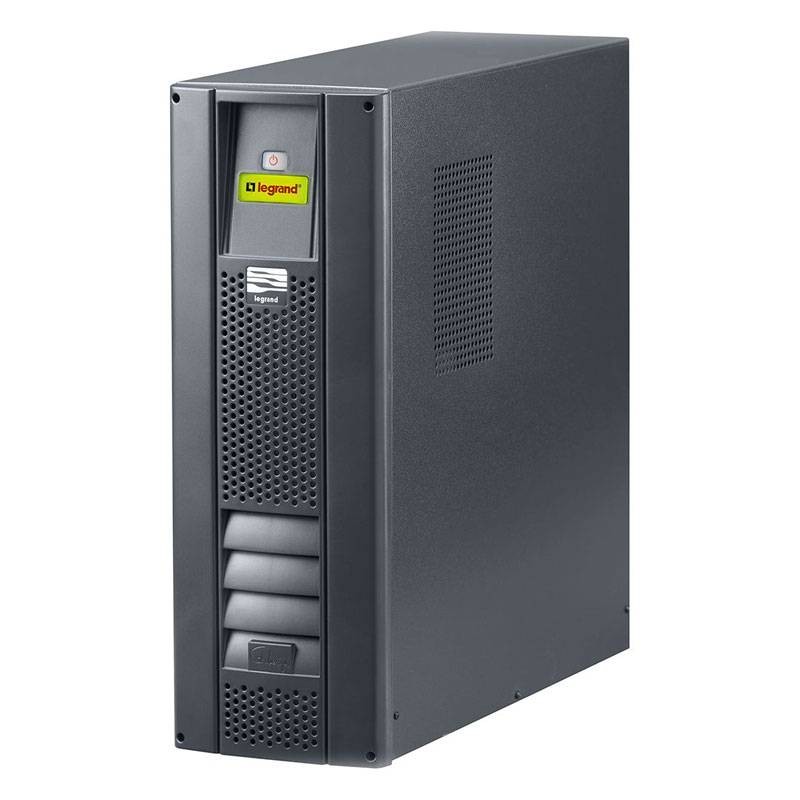

UPS Monofase Legrand doppia conversione WHAD CAB 2500VA 310117
LEG 310117
3414970646729
UPS monofase Legrand doppia conversione per cabine di trasformazione MT/BT WHAD CAB 2500VA, 160 minuti a 100W di autonomia con le seguenti caratteristiche:
- Tensione: QMT
- Potenza attiva: 1750 Watt
- Potenza nominale 2500 VA
- Grado di protezione: IP21
- Altezza: 460 mm
- Larghezza: 160 mm
- Profondità: 425 mm
- Serie: Whad CAB, QMT
- Autonomia: 160 minuti a 100W
UPS Monofase Legrand doppia conversione WHAD CAB 2500VA 310117
1.617,34 €
1.617,34 €
iva inclusa
iva inclusa
Articoli disponibili: 4
Pagabile anche in 3 rate senza interessi da:
539,11€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
L'UPS Legrand modello Whad CAB è un gruppo di continuità per la protezione in cabine di trasformazione MT/BT conforme alla normativa CEI 0-16, con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 2500 VA, 1750 W, equipaggiato con batterie d'accumulatori di tipo ermetico regolate da valvola, contenute all'interno dell'UPS in un apposito vano o in uno o più armadi esterni, dimensionate per garantire un'autonomia minima.
L'UPS Whad CAB è dotato di una RISERVA DI CARICA che consente alle batterie di mantenere una riserva di energia per garantire sempre il riarmo della bobina ed il ripristino della piena funzionalità della cabina. Il raddrizzatore dell'UPS è costituito da un circuito di controllo e regolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:
- Correggere automaticamente il fattore di potenza del carico per riportarlo ad un valore >0,99 già con carico applicato in uscita pari all 20% del carico nominale
- Alimentare l'inverter senza richiedere energia alle batterie anche in presenza di tensione di rete molto bassa (funzionamento con alimentazione da rete per valori di VIN 110 Vac al 50% del carico nominale)
- Assicurare una distorsione armonica totale della corrente d'ingresso THDIin < 3% senza l'aggiunta di filtri o componenti supplementari
Il circuito di bypass è progettato e realizzato conformemente a quanto di seguito descritto: Commutatore elettromeccanico - Logica di comando e di controllo gestita da microprocessore che provvede a:
- Trasferire automaticamente il carico direttamente sulla rete primaria senza interruzione dell'alimentazione, al verificarsi delle condizioni di sovraccarico, sovratemperatura, tensione continua fuori delle tolleranze ed anomalia inverter
- Ritrasferire automaticamente il carico da rete primaria a linea inverter, senza interruzione dell'alimentazione, al ripristino delle condizioni normali del carico
- Se la rete primaria e l'inverter non sono sincronizzati il bypass dovrà essere disabilitato
Al fine di salvaguardare le batterie dai danni derivanti dalle scariche profonde, la soglia di tensione di batteria minima consentita varia automaticamente in funzione del carico applicato (impostazione di default), pur concedendo all'utente la possibilità di selezionare una gestione a soglie di tensione fisse.
Un software di diagnostica e shutdown, se opportunamente installato in un PC collegato all'UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni e impostazioni delle funzioni speciali e controllare lo shutdown dei sistemi operativi Windows e Linux.
Caratteristiche Generali:
- Tipologia di funzionamento: On line a doppia conversione
- Struttura UPS: Ridondante con moduli di potenza da 1.250 VA, contenuti in un unico cabinet
- Forma d'onda in funzionamento a rete / batterie: Sinusoidale / Sinusoidale
- Tempo di commutazione: Nullo
Caratteristiche d'ingresso:
- Tensione nominale d'ingresso: 230 V
- Intervallo della tensione di ingresso: Da 184 V a 264 V con carico nominale
- Tensione minima di funzionamento a rete: 110 V al 50% del carico
- Frequenza di ingresso: 50 Hz o 60Hz (selezionabile dall'utente)
- Fattore di potenza: > 0.99 dal 80% al 100% del carico nominale
- Corrente di spunto: Al massimo 100% della corrente del carico
Caratteristiche di uscita (funzionamento a rete):
- Tensione nominale di uscita: 230 V ± 1%
- Potenza nominale/attiva di uscita: 2500 VA / 1750 W
- Frequenza nominale di uscita: 50 Hz o 60 Hz (selezionabile dall'utente)
Caratteristiche di uscita (funzionamento a batteria):
- Tensione nominale di uscita: 230 V ± 1%
- Frequenza di uscita: 50 Hz o 60 Hz ± 1%
- Potenza nominale/attiva di uscita: 2500 VA / 1750 W
Caratteristiche batterie:
- Tipo di batterie: Piombo-acido, sigillate, senza manutenzione
- Autonomia: 160 minuti a 100W
- Capacità unitaria: 9 Ah (12V)
- Protezione moduli batteria: 2 fusibili per ogni modulo batterie
Non ci sono recensioni
Scheda tecnica
- Tipologia: Gruppi di continuità UPS
- Potenza Nominale: 2500VA
- Potenza Attiva: 1750W
- Autonomia: 160 minuti
