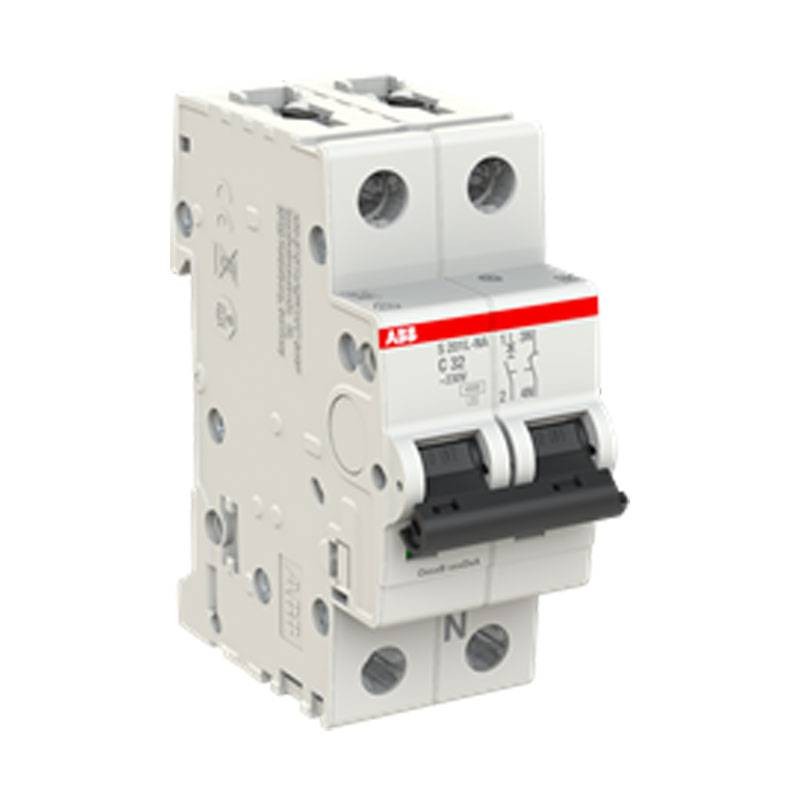

Magnetotermico Abb S 201 Na L 32A 1P+N 4,5KA C S598422
ABB S598422
4016779599023
Magnetotermico Abb serie S 201 Na L:
- Corrente nominale 32A
- Poli: 1P+N
- Potere nominale di cortocircuito 4,5KA
- Tipo C
- 2 Moduli
- Tensione nominale di funzionamento 230V
- Tipo di tensione d'ingresso: AC
Magnetotermico Abb S 201 Na L 32A 1P+N 4,5KA C S598422
20,36 €
20,36 €
iva inclusa
iva inclusa
Articoli disponibili: 40
: 2
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Gli interruttori magnetotermici System pro M compact S200 proteggono le installazioni da sovraccarichi e corto circuiti, assicurando affidabilità e sicurezza nelle operazioni.
Tutti gli interruttori magnetotermici della gamma S200 sono conformi alle norme CEI-EN 60898-1, CEI- EN 60947-2 e UL1077 e CSA 22.2 No. 235 (eccetto la versione 4,5kA), consentendo l'uso per applicazioni residenziali, commerciali e industriali.
Associabili ai blocchi differenziali serie DDA 200.
La curva C è in grado di tollerare sovracorrenti di breve durata fino a cinque-dieci volte la corrente nominale ed è largamente usata negli impianti domestici.
Caratteristiche:
- Norme di riferimento: IEC/EN 60898-1 - IEC/EN 60947-2
- Caratteristica di intervento: C
- Tensione nominale di funzionamento: secondo IEC 60898-1 230 V AC - secondo IEC 60898-1 230 V - secondo IEC 60947-2 230 V AC
- Tensione di funzionamento: Massimo (Incl. Tolleranza) 253 V AC - Minimo 12 V AC
- Tensione nominale di isolamento (Ui): secondo IEC/EN 60664-1 440 V
- Tensione di tenuta ad impulso (Uimp): 4 kV - at 2000 m 5 kV - at Sea Level 6.2 kV
- Tensione prova dielettrica: 50/60 Hz, 1 min: 2 kV
- Tipo di tensione d'ingresso: AC
- Corrente nominale (In): 32 A
- Potere nominale di cortocircuito: (AC) 4.5 kA - (DC) 4.5 kA - (230 V AC) 4.5 kA - (230 V) 4.5 kA (400 V) 4.5 kA
- Potere di cortocircuito estremo nominale (Icu): (133 V AC) 10 kA - (230 V AC) 6 kA - (230 V) 6 kA - (400 V) 6 kA
- Corrente nominale di cortocircuito condizionale (Inc): (230 V) 6 kA - (400 V) 6 kA
- Potere di cortocircuito di servizio nominale (Ics): (133 V AC) 7.5 kA - (230 V AC) 4.5 kA
- Frequenza nominale (f): 50 / 60 Hz
- Perdita di potenza: 7.4 W a Condizioni Operative Nominali per Polo 3.7 W
- Collegamento tensione di alimentazione: Arbitrario
- Indicazione posizione contatto: ON / OFF
- Classe limitazione energia: 3
- Resistenza elettrica: 10000 AC ciclo (i)
- Resistenza meccanica: 20000 ciclo (i)
- Numero di poli protetti: 1
- Numero di poli: 1+N
- Categoria di sovratensione: III
- Posizione dei terminali neutri: Right
- Coppia di serraggio: 2.8 N·m
- Tipo di attuatore: Leva
- Tipo di montaggio: DIN-Rail
- Tipo di morsetto a vite: Failsafe Bi-directional Cylinder-lift Terminal
- Siglatura attuatore: I / O
- Materiale attuatore: Insulation Group II, Black, Sealable
- Materiale involucro: Classe di isolamento I, RAL 7035
- Montaggio su barra DIN: TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 - TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
- Posizione di montaggio: Qualsiasi
- Cacciavite raccomandato: Pozidriv 2
- Accessories Available: Sì
- Capacità di connessione: Busbar 10 / 10 mm² - Flexible with Ferrule 0.75 ... 16 mm² - Flessibile 0.75 ... 16 mm² - Rigid 0.75 ... 25 mm² - Stranded 0.75 ... 25 mm²
- Dimensioni installazione: secondo DIN 43880 1
- Lunghezza di spelatura cavo: 12.5 mm
- Tipo di morsetto: Screw Terminals
- Temperatura ambiente: In funzione -25 ... +55 °C - In magazzino -40 ... +70 °C
- Temperatura di riferimento aria ambiente: 30 °C
- Grado di protezione: IP20
- Larghezza in numero di intervalli modulari: 2.0
- Larghezza prodotto: 35 mm
- Altezza prodotto: 88 mm
- Profondità prodotto: 69 mm
- Peso netto prodotto: 0.25 kg
- Peso netto polo: 0.125 kg
- Profondità integrata (t2): 69 mm.
Non ci sono recensioni
Scheda tecnica
- Tensione: 230VAC
- Moduli: 2
- Poli: 1P+N
- Curva: C
- Potere: 4.5KA
- Grado di protezione: IP20
- Ampere: 32A
- Protezioni Circuiti: Magnetotermici
