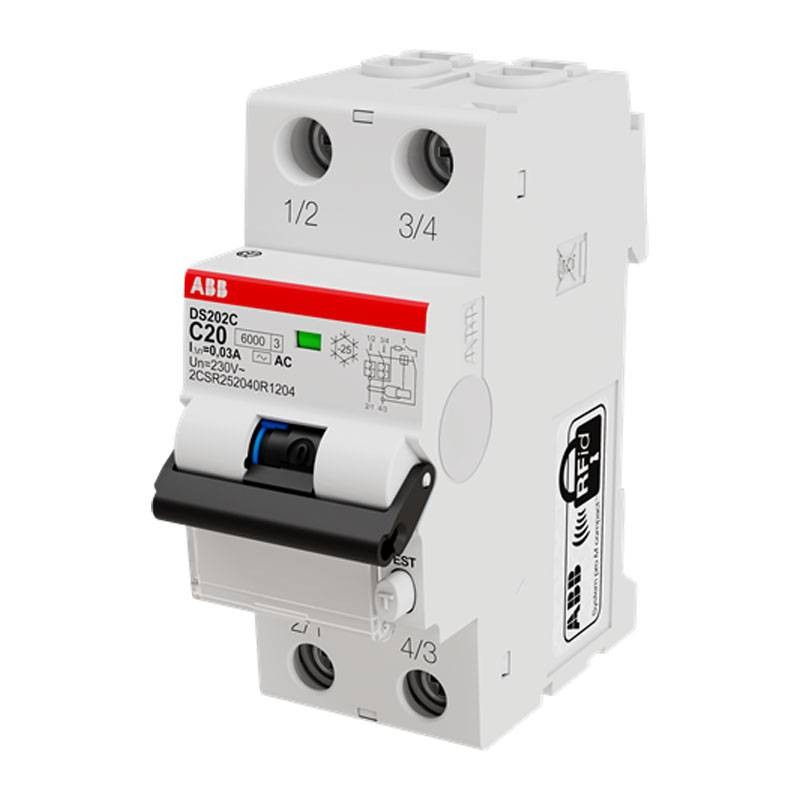

Magnetotermico differenziale Abb 20A 2P 30mA AC 6KA DS202CRC20AC30
ABB DS202CRC20AC30
4022903033530
Magnetotermico differenziale Abb DS202CR C20 AC30:
- Corrente nominale 20A
- 2 Poli
- Corrente residua nominale 30mA (0,03)
- Tipo AC
- Curva C
- 2 Moduli
- Potere nominale di cortocircuito 6KA
- Tipo di tensione d'ingresso AC
Magnetotermico differenziale Abb 20A 2P 30mA AC 6KA DS202CRC20AC30
67,94 €
67,94 €
iva inclusa
iva inclusa
Articoli disponibili: 58
Pagabile anche in 3 rate senza interessi da:
22,65€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica.
Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.
L'interruttore magnetotermico differenziale presente nell'impianto elettrico integra tre protezioni diverse:
- quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi;
- quella termica per i sovraccarichi nell'erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione);
- quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente
La curva C, soglia di intervento da 5 a 10 volte In, per applicazione di circuiti ohmico-induttivi con medie correnti di spunto. E largamente usato negli impianti domestici.
L'interruttore differenziale tipo AC l'intervento è assicurato per correnti alternate sinusoidali differenziali applicate improvvisamente o lentamente crescenti (CEI EN 61008-1).
L'RCBO serie DS202CR è un dispositivo 2P in due moduli per la protezione dei circuiti monofase dell'utente finale contro le correnti di sovraccarico e cortocircuito. Protezione contro gli effetti delle correnti di guasto a terra pulsanti sinusoidali alternate e dirette. Protezione contro i contatti indiretti e addizionali. Protezione finale contro i contatti diretti.
Caratteristiche:
- Norme di riferimento: CEI/EN 61009-1 IEC/EN 61009-2-1
- Tensione nominale di funzionamento: secondo IEC 60898-1 230 V
- Tensione nominale di isolamento (Ui): secondo IEC/EN 60664-1 440 V
- Tensione di tenuta ad impulso (Uimp): 4 kV
- Potere di cortocircuito estremo nominale (Icu): 10 kA
- Potere di cortocircuito di servizio nominale (Ics): 6 kA
- Maximum Surge Current: 0.25 kA
- Frequenza nominale (f): 50 Hz
- Perdita di potenza: 5.04 W
- Classe limitazione energia: 3
- Resistenza elettrica: 10000 operations
- Resistenza meccanica: 20000 operations
- Indicazione di guasto: Bandiera blu sulla finestra
- Caratteristica operativa: Istantaneo
- Categoria di sovratensione: III
- Posizione dei terminali neutri: Giusto Sinistra
- Coppia di serraggio: 4 Nm
- Capacità di connessione: Barra di distribuzione 1010 mm² - Flessibile 1...25 mm² - Rigido Solido 135 mm²
- Sezione nominale: 1 - Nucleo pieno 1 35 mm² - 4 - Multi-Wired 1 25 mm²
- Lunghezza di spelatura cavo: 11 millimetri
- Temperatura ambiente: In funzione -5 55 °C
- Grado di protezione: IP20
- Grado di inquinamento: 3
- Dimensioni: Larghezza prodotto: 36 millimetri - Altezza prodotto: 86 millimetri - Profondità prodotto: 72 millimetri
- Peso netto prodotto: 0,220 kg
- Profondità integrata (t2): 72 millimetri.
Non ci sono recensioni
Scheda tecnica
- Moduli: 2
- Poli: 2P
- Curva: C
- Potere: 6KA
- Tipo differenziale: AC
- Corrente differenziale: 0.03A
- Ampere: 20A
- Protezioni Circuiti: Magnetotermici Differenziali
