Altre informazioni tecniche:

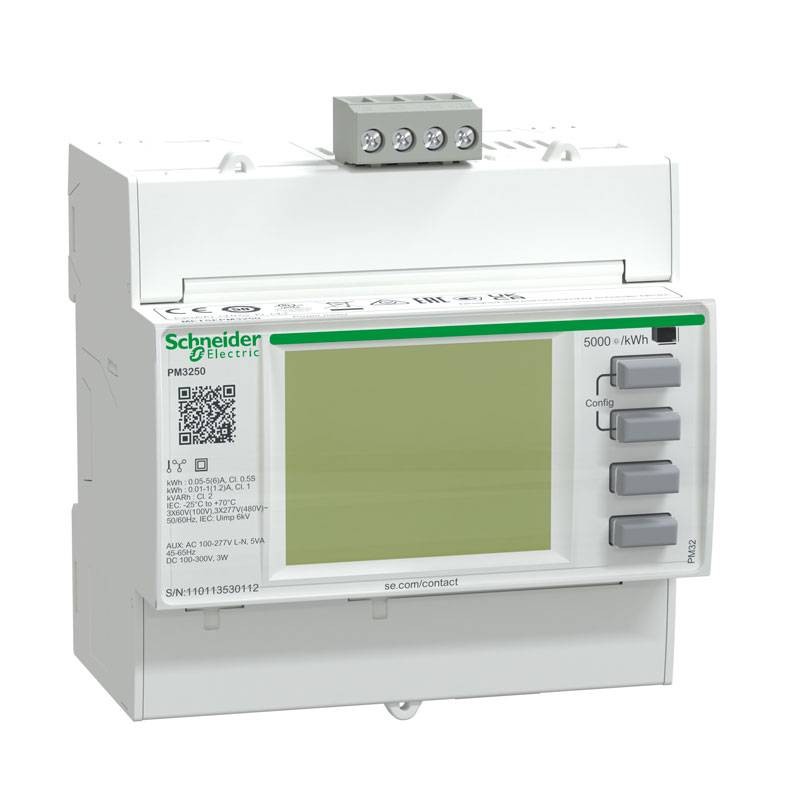

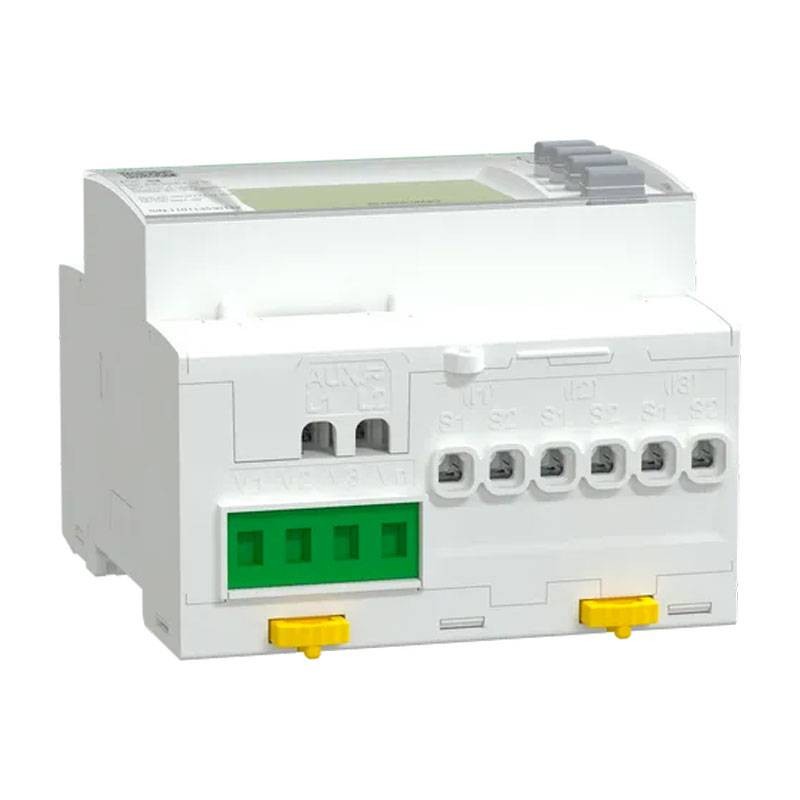

• Misuratore di energia PM3250 per montaggio su guida DIN con display LCD retroilluminato da 128 x 96 pixel
• Il misuratore assicura la classe di precisione 0,5S secondo la norma IEC 62053-22 e 32 campioni per ciclo
• Il dispositivo misura energia, potenza attiva e reattiva, tensione, corrente, frequenza, fattore di potenza, potenza apparente, distorsione armonica totale e fino alla 15a armonica
• Il misuratore funziona con una rete da 50 o 60 Hz e accetta tensioni di alimentazione da 100 a 277 V AC, da 173 a 480VAC A e da 100 a 300 V DC.
• La corrente nominale di linea per questo misuratore è 1A o 5A in ingresso e supporta configurazioni monofase, monofase e neutro o trifase. L'intervallo di misura diretta è da 50 a 570 V AC, con un TV esterno da 570 a 999000 V AC
• L'intervallo della tensione di misura tra fasi è da 80 a 570VAC, da 45 a 65 Hz
• L'intervallo di misura tra fase e neutro è da 50 a 330VAC, da 45 a 65 Hz. Il protocollo di comunicazione è costituito da cavi Modbus RTU e ASCII 2 con porta RS485
• Il misuratore offre la registrazione di eventi fino a 5 allarmi
• Dimensioni e peso del prodotto: larghezza 3,54 pollici (90 mm), profondità 2,76 pollici (70 mm), altezza 3,74 pollici (95 mm); peso 9,17 oz (260 g)



Tensione di misura:

• 50330 V "CA" 45...65 Hz diretto
• 50330 V "CA" 45...65 Hz da fase a neutro
• 80570 V "CA" 45...65 Hz diretto
• 80570 V "CA" 45...65 Hz da fase a fase
• 570999000 V "CA" 45...65 Hz con VT esterno




Precisione di misura:

• Corrente 0.003 0,5...6 A
• Corrente 0.005 0,1...1,2 A
• Tensione 0.003 50...330 V
• Tensione 0.003 80...570 V



Classe di precisione:

• Classe 0.5S energia attiva conforme a IEC 62053-22
• Classe 1 energia attiva conforme a IEC 62053-21
• Classe 2 energia reattiva conforme a IEC 62053-23
• Classe C energia attiva conforme a CEI EN 50470-3



Caratteristiche:

• Risoluzione display: 128 x 96 pixel
• Campo di misura della frequenza: 4565 Hz
• Modalità di montaggio: Aggancio
• Supporto di montaggio: Guida DIN
• Grado di protezione IP: IP40 pannello frontale: conforme a IEC 60529 - IP20 corpo: conforme a IEC 60529
• Umidità relativa: 595 % a 50 °C
• Grado di inquinamento: 2
• Temperatura ambiente operativa: -2555°C
• Temperatura di stoccaggio: -4085°C
• Dimensioni: altezza 95 mm larghezza 90 mm profondità 70 mm
• Peso: 260 grammi
