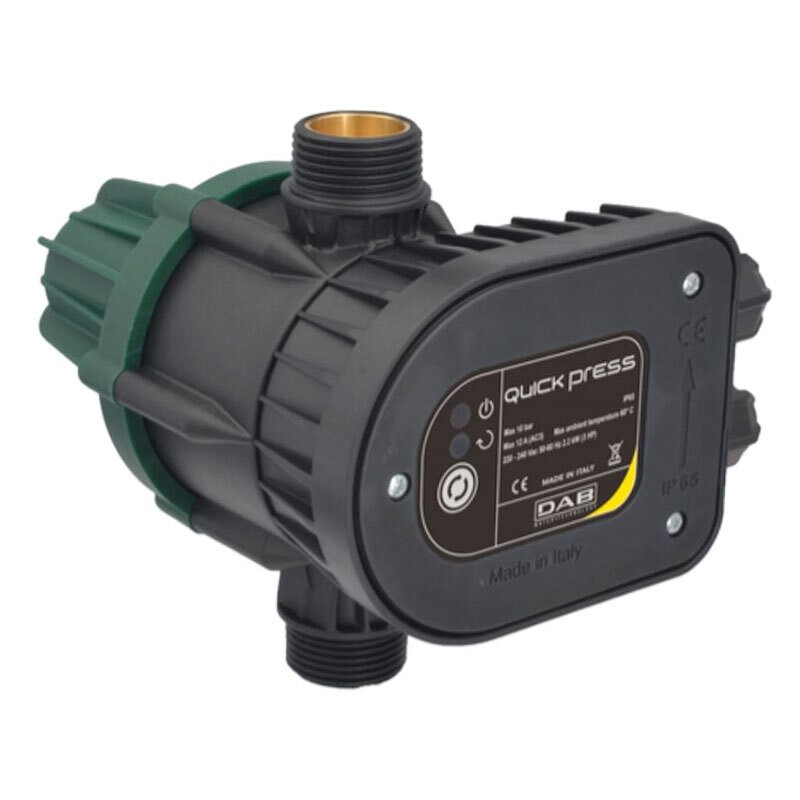

Controllo elettropompe Quick Press DAB 1,5bar 1,1-2,2kW
DAB 60219664
1234567891019
Il Controllo Elettropompe Quick Press DAB 1,5bar 1,1-2,2kW è un dispositivo on/off che controlla l’avvio o l’arresto della pompa in funzione della richiesta. Arresta la pompa in caso di mancanza d’acqua e la protegge dalla marcia a secco. Può essere montato su pompe di superficie e su pompe sommerse:
-
Tensione di alimentazione: 1x230 Vac (+/- 10%) 50/60 Hz
-
Corrente Max: 12 A
-
Potenza: 1,1 – 2.2 kW
-
Grado di protezione: IP65
-
Pressione max operativa: 10 bar
-
Portata minima: ≈ 1 l/min
-
Connessione maschio: Gc 1’
-
Valore di pressione di ripartenza: 1,5 Bar (non regolabile)
-
Temperatura max operativa: 60°C
-
Certificazioni per uso acqua potabile: ACS e AS/NZ 4020
Articolo non comprensivo di cavo.
Controllo elettropompe Quick Press DAB 1,5bar 1,1-2,2kW
69,97 €
69,97 €
iva inclusa
iva inclusa
Articoli disponibili: 43
: 3
Pagabile anche in 3 rate senza interessi da:
23,32€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Installazione e Avviamento
Quick Press può essere montato direttamente sulla pompa o tra la pompa e il primo punto di utilizzo. Per rendere operativo il dispositivo, eseguire i collegamenti elettrici e fornire tensione. Quick Press avvia e arresta automaticamente la pompa in base alla richiesta di apertura e chiusura delle utenze. Il dispositivo è compatto e affidabile, dedicato soprattutto ad applicazioni residenziali.
In caso di interruzione dell’energia elettrica, l’apparecchio si riavvia automaticamente al ritorno della stessa.
Pannello di Controllo
Il pannello di controllo permette la segnalazione delle fasi e delle anomalie di funzionamento:
- POWER ON: LED verde acceso - apparecchio in tensione
- PUMP ON: LED giallo acceso - pompa in marcia
- RESTART: Pulsante per il reset dopo un’anomalia
Corretto Abbinamento Quick Press/Pompa
La pompa abbinata al dispositivo Quick Press deve soddisfare la richiesta idrica dell'impianto e deve sviluppare (a utenze chiuse, Q=0) almeno 1,5 bar di pressione in più rispetto alla pressione di ripartenza di Quick Press.
Quando vi è una richiesta di acqua, all'apertura delle utenze, la pressione di ripartenza preimpostata (1,5 bar) in Quick Press deve vincere la contropressione generata dalla colonna d'acqua. Pertanto, la pressione di ripartenza di Quick Press deve essere almeno 0,5 bar superiore alla contropressione generata dall'altezza della colonna d'acqua.
Ad esempio, in un edificio di 4 piani con un'altezza stimata: 2,7 metri per appartamento, solaio da 35 cm = 12 metri la pressione di ripartenza deve essere 1,5 bar, pressione max pompa (Q=0): 3 bar.
Quando vi è una richiesta di acqua, la pressione di Quick Press diminuisce fino a raggiungere il valore di soglia impostato, avviando la pompa a 1,5 bar. Nel nostro esempio la pompa parte quando la pressione di avvio raggiunge 1,5 bar. Se la richiesta di acqua aumenta è minore la pressione di lavoro. Viceversa, con meno richiesta di acqua è maggiore la pressione di lavoro.
Quando tutte le utenze sono chiuse e non c’è richiesta di acqua, la pompa raggiunge il valore di pressione massimo (3 bar). In assenza di flusso la pompa si arresta.
Bon produit pas difficile à utiliser ainsi
Excellent, works fine on the DAB-EURO 40/50M pump
Scheda tecnica
- Tipologia: Controllo pompe
- Raccordi: 1 pollice
