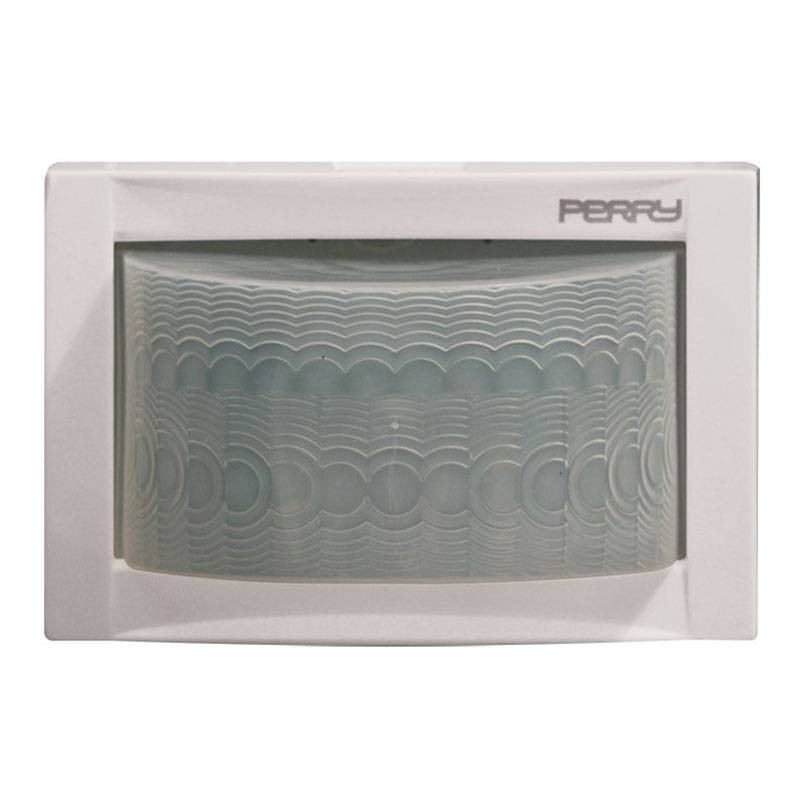

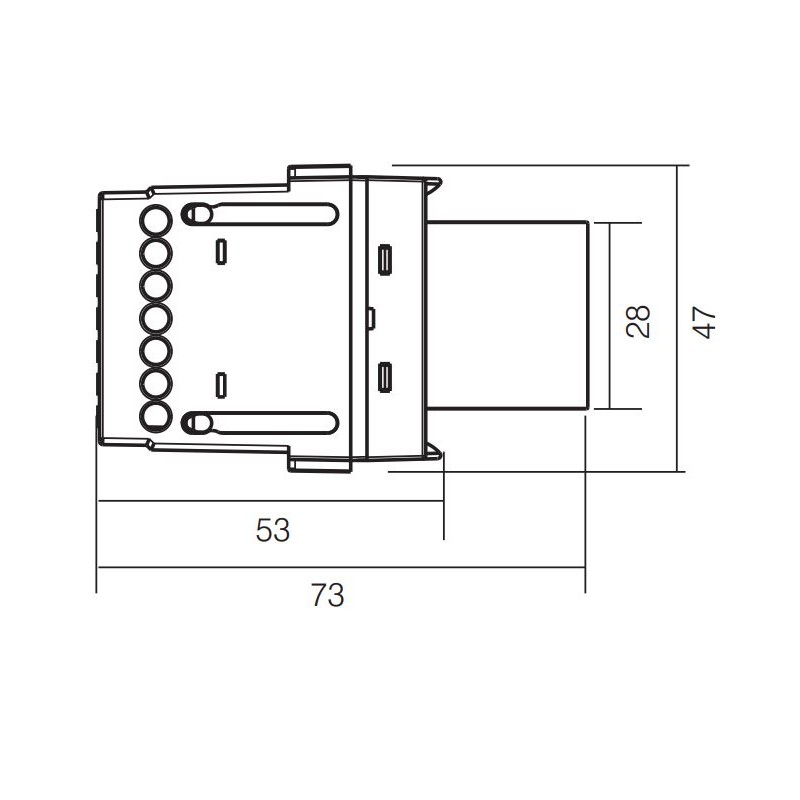

Il rilevatore di presenza a raggi infrarossi con installazione ad incasso in scatola rettangolare 3 moduli per serie civili, è un dispositivo di controllo luci completamente automatico in grado di controllare un impianto di illuminazione.

Durante la notte o in ambienti bui, il rilevatore di movimento accende l'impianto di illuminazione collegato quando rileva un movimento nel suo campo di copertura. Durante il giorno o in ambienti sufficientemente illuminati dalla luce naturale, il sensore crepuscolare incorporato consente di risparmiare energia elettrica disattivando le luci, infatti, agendo sul regolatore del crepuscolare, si determina il livello di luminosità al quale l'impianto di illuminazione deve entrare in funzione.

Un timer regolabile, consente di scegliere per quanto tempo la luce deve rimanere accesa dopo l'attivazione. Importante: l'apparecchio ha la capacità di rilevare micro movimenti (entro una distanza di 0,5 ÷ 5 m con installazione a 2,5 m di altezza), ad esempio quelli che si compiono mentre ci si trova al telefono, in modo da tenere continuamente accese le luci ad esso collegate.

Possibilità di esclusione manuale per mantenere la luce accesa 6h disabilitando lazione del sensore IR. Una caratteristica importante del rilevatore di presenza modello è il pilotaggio intelligente del relè zero crossing che ottimizza l'inserzione del carico aumentando la durata del relè.

Raccomandazioni:

• Il rilevatore è progettato per essere ad incasso 3 mod. civile (tipo 503) ed è adatto per il montaggio in ambienti interni
• Non idoneo per il montaggio a soffitto
• Mantenere una distanza minima di 1 m dalla fonte comandata (es. lampada) e non posizionare il sensore PIR verso la luce diretta del sole
• Non installare il rilevatore verso superfici riflettenti (es. piscine) oppure verso bocchette di riscaldamento, condizionatori d'aria o altri dispositivi che possono variare rapidamente la temperatura causando un intervento indesiderato del rilevatore
• Non interporre nessun ostacolo tra il rilevatore e la relativa area di copertura volumetrica (piante, arbusti, ecc.)
• Il rilevatore non è adatto al collegamento in impianti d'allarme antifurto in quanto non è predisposto per un sistema di antisabotaggio



Messa in funzione:

• Estrarre il rilevatore afferrandolo con le dita nelle apposite sedi sino al blocco dello stesso
• Terminate le operazioni di regolazione reinserire il rilevatore a fondo sino al blocco dello stesso
• Ruotare delicatamente il regolatore della temporizzazione e quello della luminosità fino all'arresto, vedere in senso antiorario TIME LUX posizione di TEST
• Inserire l'alimentazione elettrica (es. Interruttore a parete)
• Si accende per circa 90 secondi (tempo di riscaldamento) Il dispositivo collegato (es. lampada) per poi spegnersi automaticamente
• Camminare all'interno dell'area di rilevamento: la luce si accende quando ci si muove e si spegne, dopo il tempo minimo impostato, quando ci si ferma.



Regolazione della Durata: La regolazione della durata determina per quanto tempo la lampada deve restare accesa dopo il rilevamento di un TIME. Ruotare il regolatore in senso orario per aumentare la durata di accensione delle luci (fino a circa 15 min) o in senso antiorario per diminuirla (fino a circa 5 sec).

Regolazione della Luminosità: La regolazione determina il livello di luminosità al quale l'impianto di illuminazione entra in funzione quando il rilevatore rileva un LUX. Ruotare temporaneamente il regolatore in senso orario fino all'arresto (posizione corrispondente alla luna ). In questa modalità di regolazione temporanea, il rilevatore di movimento rimane inattivo con la luce diurna. Al crepuscolo, nel momento in cui è presente il livello di luminosità al quale si desidera che si attivi l'impianto di illuminazione, ruotare lentamente il regolatore nella direzione LUX contraria fino all'accensione della lampada/e.

Modo di funzionamento:

Funzionamento automatico: quando il rilevatore rileva un movimento, la lampada ad esso collegata si accende automaticamente se la luminosità dell'ambiente è inferiore al livello di luminosità impostata con il regolatore , e rimane accesa per la durata di tempo preimpostata con il regolatore. Nota: Il rilevatore funziona in modalità Re-trigger; se durante la temporizzazione il sensore PIR rileva un nuovo movimento, il conteggio viene azzerato e la temporizzazione riparte.

Esclusione manuale: Per mantenere accesa la lampada collegata al rilevatore, indipendentemente dal movimento, spegnere ed è possibile escludere il funzionamento automatico. Accendere l'interruttore a parete per due volte nel giro di 4 sec. (l'intervallo tra la prima e la seconda operazione deve essere compreso tra 0,5 e 2 sec.). Nella modalità Manuale, la lampada rimane sempre accesa per circa 6 ore anche se non viene rilevato movimento, quindi si spegne e il controllo luce ritorna alla modalità automatica.

Gli utenti possono riportare il rilevatore di movimento in funzionamento automatico (prima dello scadere delle 6 ore), spegnendo l'interruttore a parete per circa 10 secondi e successivamente riaccendendolo.

Caratteristiche:

• Alimentazione: 230V c.a. ± 10% 50 Hz
• Potenza massima pilotabile: Lampade incandescenza 2000W, Lampade fluorescenti non rifasate 480W, Lampade fluorescenti rifasate in parallelo 250W, Lampade CFL/LED (230V) 7W ÷ 23W max 8 lamp
• Grado di protezione: IP40
• Sezione dei cavi a morsetti: da 0,75 a 2,5 mm²
• Grado di inquinamento normale
• Campo di rilevamento movimenti da 0,5 m a 15 m
• Campo di rilevamento presenza da 0,5 m a 5 m
• Regolazione della temporizzazione da circa 5 a circa 15
• Regolazione della luminosità da 10 a 500 LUX
• Tempo di riscaldamento alla prima accensione o rientro da black-out circa 1 minuto
• Temperatura di funzionamento: 0/+40 gradi
• Temperatura stoccaggio: -10/+60 gradi
