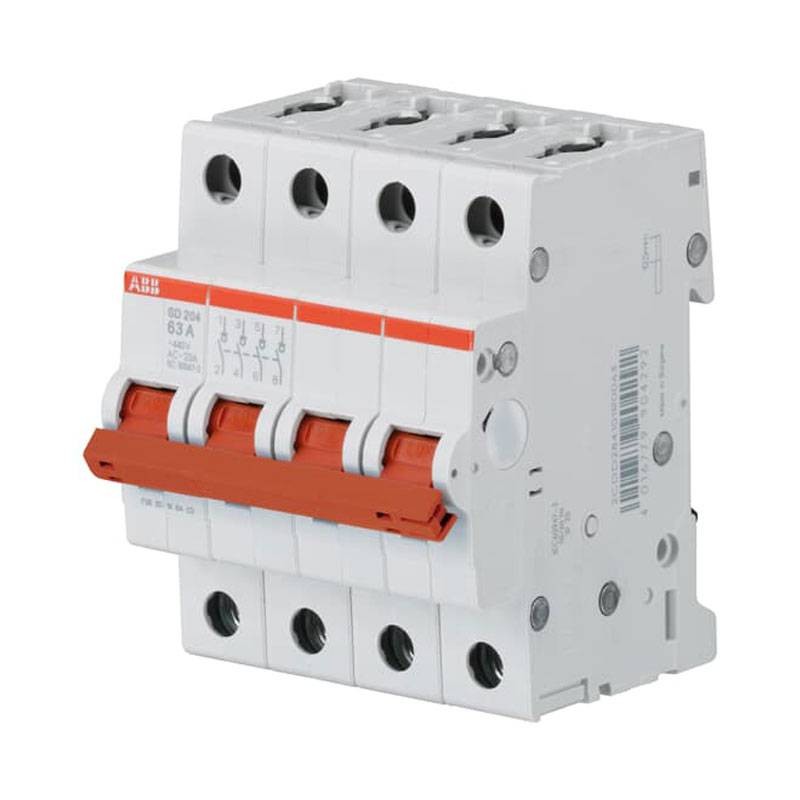

Interruttore sezionatore Abb SD204/25 4P 25A 4 Moduli M990425
ABB M990425
4016779904254
Interruttore sezionatore Abb SD204/25 con le seguenti caratteristiche:
- Tensione nominale: Minimo 440 V 12V
- Tensione nominale di funzionamento: 440V
- Tensione di funzionamento: Massimo 462 V AC - Minimo 12 V AC
- Tensione di tenuta ad impulso: 4 kV a 2000 m 5 kV - a livello del mare 6,2 kV
- Corrente nominale: 25 Ampere
- Corrente nominale di cortocircuito condizionale: 25kA
- Potere di cortocircuito di servizio nominale: 25kA
- Numero di poli: 4
- Numero moduli: 4
- Grado di protezione: Custodia IP20 - con coperchio IP40
Interruttore sezionatore Abb SD204/25 4P 25A 4 Moduli M990425
55,42 €
55,42 €
iva inclusa
iva inclusa
Articoli disponibili: 16
: 1
Pagabile anche in 3 rate senza interessi da:
18,47€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Sono studiati per il sezionamento delle linee elettriche secondo la CEI EN 60947-3, consentendo la manutenzione dei dispositivi collegati a valle in sicurezza, e per il comando sotto carico. Sono dotati inoltre di leva di comando piombabile in entrambe le posizioni.
Per un corretto funzionamento, è richiesta la protezione a monte con dispositivi contro il corto circuito e il sovraccarico (fusibili, interruttori automatici).
Il sezionatore, altrimenti definito sezionatore di tensione, ha le stesse di un interruttore, ma in scala più ampia: esso è, infatti, responsabile di chiudere il flusso di energia alle centrali di distribuzione elettrica. Ciò serve soprattutto a garantire la sicurezza della centrale e in primis delle persone che lavorano al suo interno visto che un delle sue particolarità è di separare il flusso di energia dagli ambienti lavorativi. Altra particolarità di questo strumento è la capacità di saper individuare i difetti nel flusso elettrico ed isolarli. Quando poi il difetto sarà corretto, il sezionatore farà in modo che la corrente scorra di nuovo normalmente.
Caratteristiche:
- Tipo di tensione d'ingresso: CA/CC
- Frequenza nominale (f): 50/60 Hz
- Perdita di potenza: a Condizioni Operative Nominali per Polo 1,32 W
- Resistenza elettrica: 20000 AC ciclo (i)
- Resistenza meccanica: 20000 ciclo (i)
- Numero di contatti c/o: 0
- Numero di contatti NC: 0
- Numero di contatti NA: 4
- Categoria di sovratensione: III
- Coppia di serraggio: 2,8 Nm
- Tipo di attuatore: Leva
- Tipo di morsetto a vite: Terminale di sollevamento del cilindro bidirezionale failsafe
- Tipo di interruttore: Spento
- Siglatura attuatore: I/O
- Materiale attuatore: Gruppo di isolamento II, rosso, sigillabile
- Materiale involucro: Classe di isolamento I, RAL 7035
- Posizione di montaggio: Qualsiasi
- Cacciavite raccomandato: Pozidriv 2
- Colore copertura: Grigio
- Capacità di connessione: Sbarre 10 / 10 mm² - Flessibile 0,75 ... 16 mm² - Rigido 0,75 ... 25 mm² - Flessibile 0,75 ... 25 mm²
- Tipo di morsetto: Terminali a vite
- Temperatura ambiente: In funzione -25 ... +55 °C - In magazzino -40 ... +70 °C
- Grado di inquinamento: 3
- Condizioni ambientali: 28 cicli con 55 °C / 90-96 % e 25 °C / 95-100 %
- Larghezza prodotto: 70 mm
- Altezza prodotto: 88 mm
- Profondità prodotto: 69 mm
- Profondità integrata (t2): 69 mm
Non ci sono recensioni
Scheda tecnica
- Tensione: 440VAC
- Moduli: 4
- Poli: 4P
- Grado di protezione: IP20
- Ampere: 25A
- Protezioni Circuiti: Sezionatori
- Tensione di funzionamento: AC
