kit centralino Abb per fotovoltaico DC 1 ingresso + 1 uscita 1000V
KIT ABBDC11

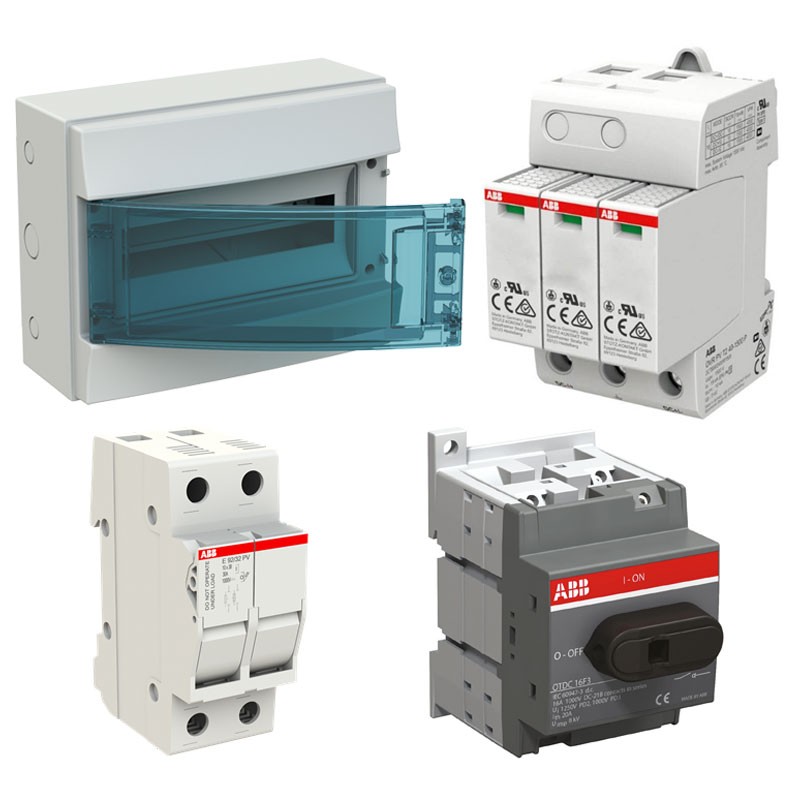

kit quadro di stringa Abb per fotovoltaico DC11 1 ingresso + 1 uscita 1000V composto da:
- 1 Centralino a parete Mistral 65H con porta trasparente 12 moduli H65P12X120750
- 1 Sezionatore 3P 25A 1000VDS OTDC25F3
- 1 Sezionatore modulare E 92/32 PV E 90 PV 2P 32A M204703
- 1 Scaricatore OVR PV T2 40 kA 1000Vc OVRPV22401000TS
Con il kit risparmi rispetto agli articoli acquistati singolarmente
kit centralino Abb per fotovoltaico DC 1 ingresso + 1 uscita 1000V
125,99 €
125,99 €
iva inclusa
iva inclusa
Non disponibile
In arrivo
Pagabile anche in 3 rate senza interessi da:
42,00€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Il kit soluzione quadro di stringa per fotovoltaico Abb DC ha i seguenti vantaggi:
- Centralino Mistral serie H: Disegnato specificatamente per installazioni fotovoltaiche (UV resistant) e per installazione all'aperto IP65 750° GWT
- Sezionatore OTDC: No Derating fino a 75°C in quadro, IEC standard DC-PV2, Affidabilità 10.000 manovre
- Scaricatore OVR PV 1000Vdc: Autoprotezione fino a 10 kA in DC, Contatti ausiliari di segnalazione, Cartucce estraibili, Omologazione secondo EN50539-11
Specifiche dei componenti nel Kit:

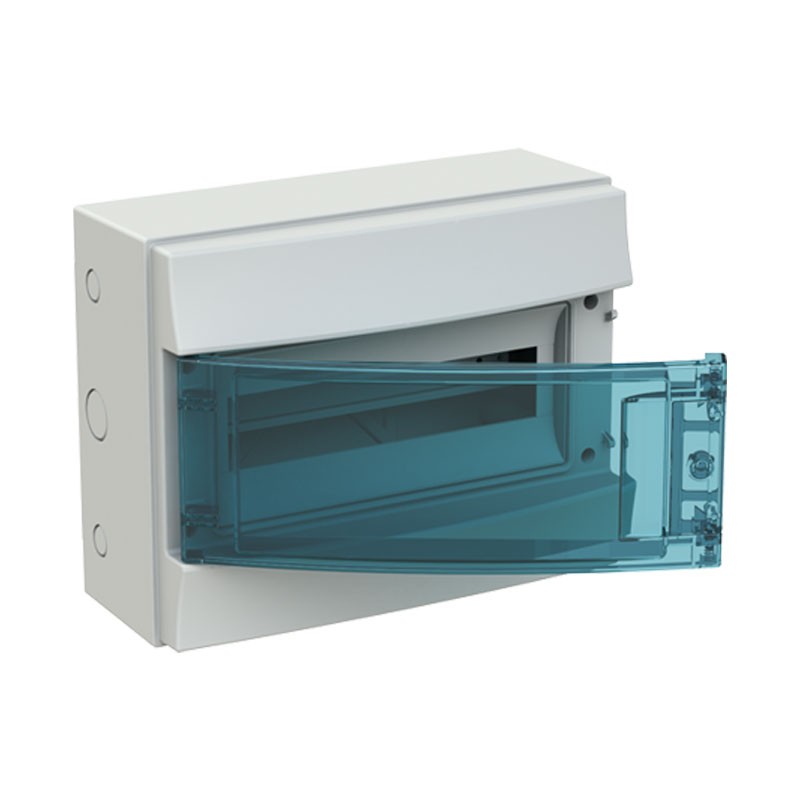

Centralino da parete Abb serie Mistral con le seguenti caratteristiche:
- Numero moduli: 12
- Numero di file: 1
- Tipo di montaggio: Montaggio su superficie (intonaco)
- Materiale involucro: Plastica
- Grado di protezione: IP65
- Colore: Grigio
- Larghezza prodotto: 320 mm
- Altezza prodotto: 155 mm
- Profondità prodotto: 250 mm
- Peso netto prodotto: 1,4 kg

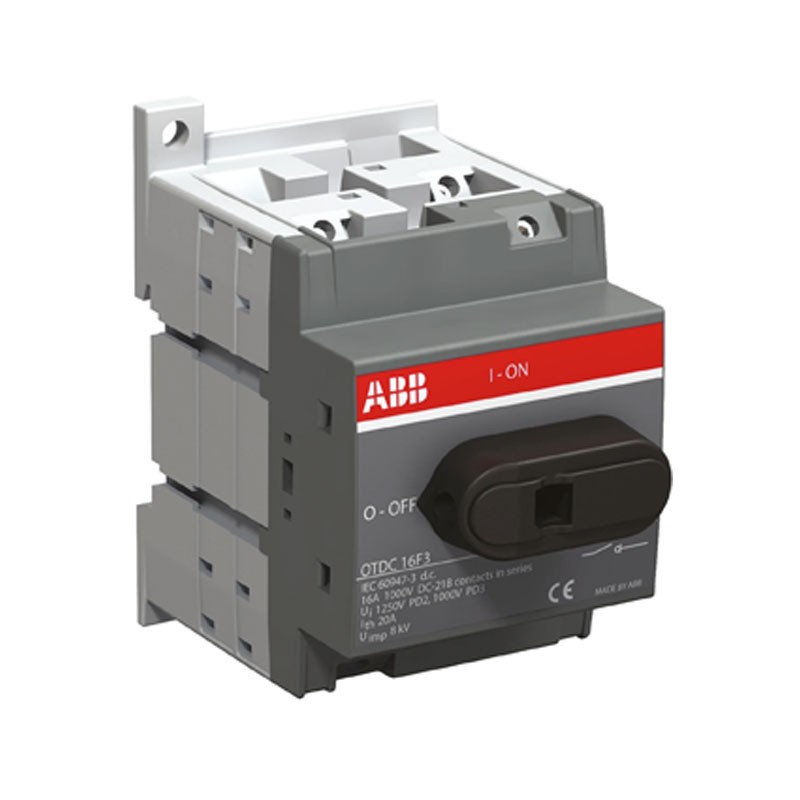

Sezionatore di manovra Abb 25A 3 Poli 1000VDC 3 Moduli
Progettato appositamente per applicazioni in c.c. Grazie alla struttura compatta, all'efficienza e all'affidabilità della gamma OTDC, gli impianti fotovoltaici raggiungono un nuovo livello di sviluppo
- Larghezza prodotto: 52.5 mm - Altezza prodotto: 89 mm - Profondità prodotto: 77.6 mm
- Peso netto prodotto: 0.2 kg
- Corrente nominale di funzionamento DC-21B (Ie):(1000 V) 25 A
- Corrente termica convenzionale (Ithe): Completamente Chiuso 32 A
- Tensione di tenuta ad impulso (Uimp): 8 kV
- Tensione nominale di isolamento (Ui): 1000 V
- Tensione nominale di funzionamento: 1000 V
- Potere nominale di chiusura su cortocircuito (Icm):(1000 V DC) 0.8 kA
- Perdita di potenza: a Condizioni Operative Nominali per Polo 0.3W
- Grado di inquinamento: 3
- Handle Color: Nero
- Tipo di maniglia: Manopola
- Coppia positiva manovra di apertura (operazione di apertura diretta): 0.4 0.8 N·m
- Diametro albero: 6 mm
- Modalità operativa: Manovra Frontale
- Tipo di montaggio: Base mounting, DIN-rail mounting
- Number of Circuits: 1
- Numero di poli: 3
- Sezione cavo: 2.5 ... 16 mm²
- Grado di protezione: IP20

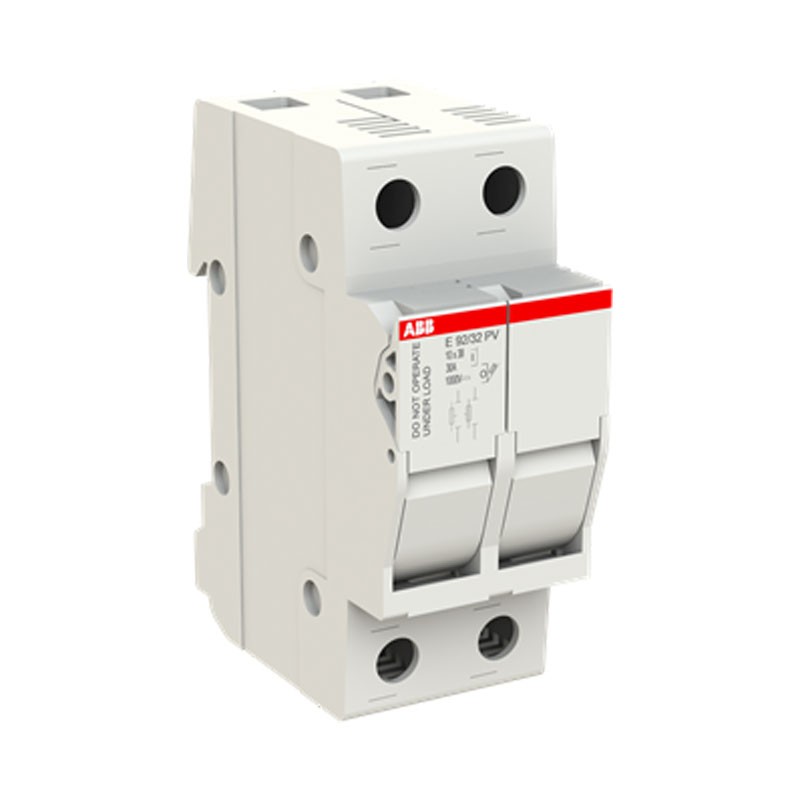

Sezionatore modulare ABB E 92/32 PV 32A 1000V M204703:
- Tensione nominale 1000 Vdc
- Tensione nominale di funzionamento 1000 Vdc
- Corrente nominale In 32 Ampere
- 2 poli protetti
- Grado di protezione IP20
- Taglia fusibile 10x38 mm
- Tipo di montaggio DIN rail
- Perdita di potenza a condizioni operative nominali per polo 3 W
- Larghezza 0.035 m Altezza prodotto 0.085 m Profondità prodotto 0.064 m
- Peso netto prodotto 0.122 kg

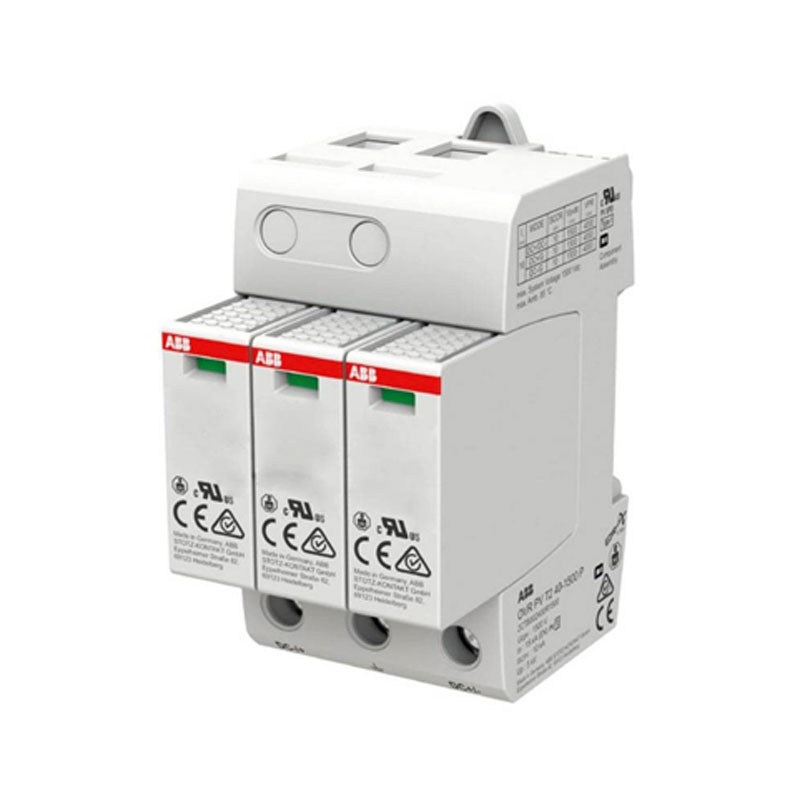

Scaricatore di sovratensione Abb OVR PV T2 con contatto di segnalazione TS con le seguenti caratteristiche:
- Corrente impulsiva nominale di scarica: 40 kA
- Tensione nominale DC: 1000 V
- Tensione massima continuativa DC: 1000 V
- Tensione massima FV (Fotovoltaico): 1000 V
- Livello di protezione: 4.2 kV
- Livello di protezione L-N: 4.2 kV
- Metodo di montaggio: Guida DIN 35 mm
- 3 moduli
- Max. Sezione conduttore rigido (rigido, semirigido) 35 mm²
- Max. Sezione conduttore flessibile (capillare) 25 mm²
- Segnalazione su apparecchio: Ottico
- Classe di prova tipo 2
- Grado di protezione: IP20
Non ci sono recensioni
Scheda tecnica
- KIT: Kit Centralini
