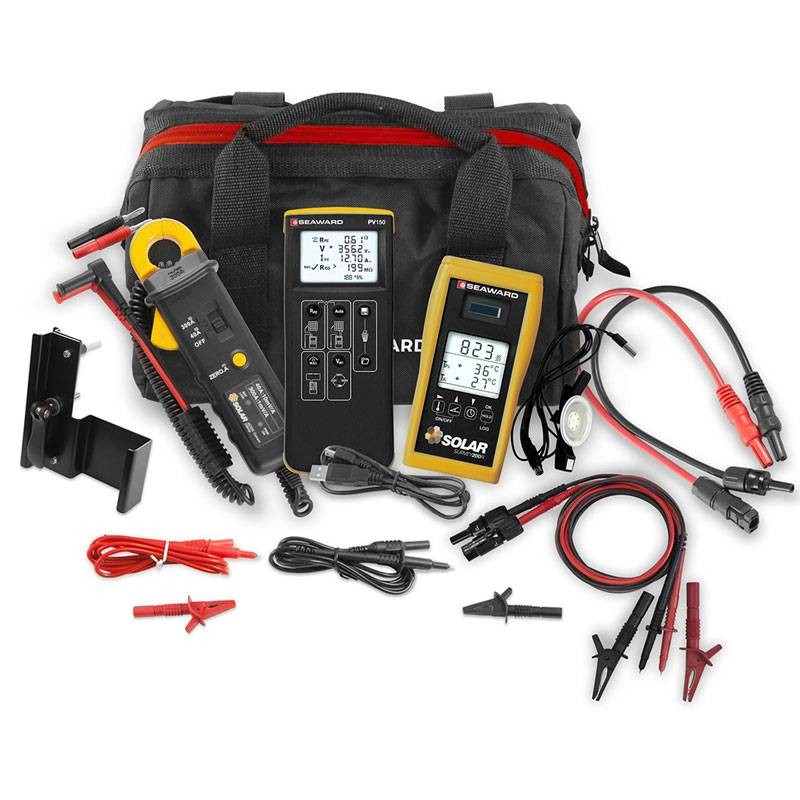

PV150 consente di eseguire le misure di verifiche di sicurezza elettrica previste per un impianto Fotovoltaico ed il controllo funzionale dei moduli o stringhe facenti parti dell'impianto stesso secondo quanto previsto dalla Guida CEI 82-25 come riferimento (CEI 64/8 ed IEC/EN62446).

Esegue in automatico le seguenti misure:

• Misura di isolamento fino a 1000VDC
• Tensione a vuoto e corrente di cortocircuito Voc/Isc fino a 1000V / 15A
• Continuità di conduttori di protezione con 200mA



PV150 consente la verifica della funzionalità delle stringhe di un campo fotovoltaico (IEC/EN62446) misurando la tensione a vuoto Voc e la corrente di cortocircuito Isc anche riferite alle condizioni STD di irraggiamento tramite l accessorio di serie SOLAR200. Consente anche l'esecuzione di analisi delle prestazioni del campo fotovoltaico (DC) nelle condizioni di esercizio tramite pinza amperometri di serie fornendo una indicazione della potenza generata dell' impianto PV.

Con la semplice pressione di un solo pulsante, il nuovo tester PV150 esegue in sequenza tutte le misure relative alla sicurezza dell' impianto PV.

Esegue in sequenza Automatica le misure:

• Continuità dei conduttori di protezione con 200mA
• Voc Tensione a Vuoto fino 1000V DC
• Isc Corrente di cortocircuito fino a 15A DC
• Test dell isolamento fino a 1000V DC



Il risultato potrà essere salvato e tramite il Software si potrà generare un report delle proprie misure. Lo schema indica come collegare i cavi dal Pv150 alla stringa in esame così da poter ottenere tutti i risultati in totale sicurezza e in modo AUTOMATICO.

Misura dell'irraggiamento:

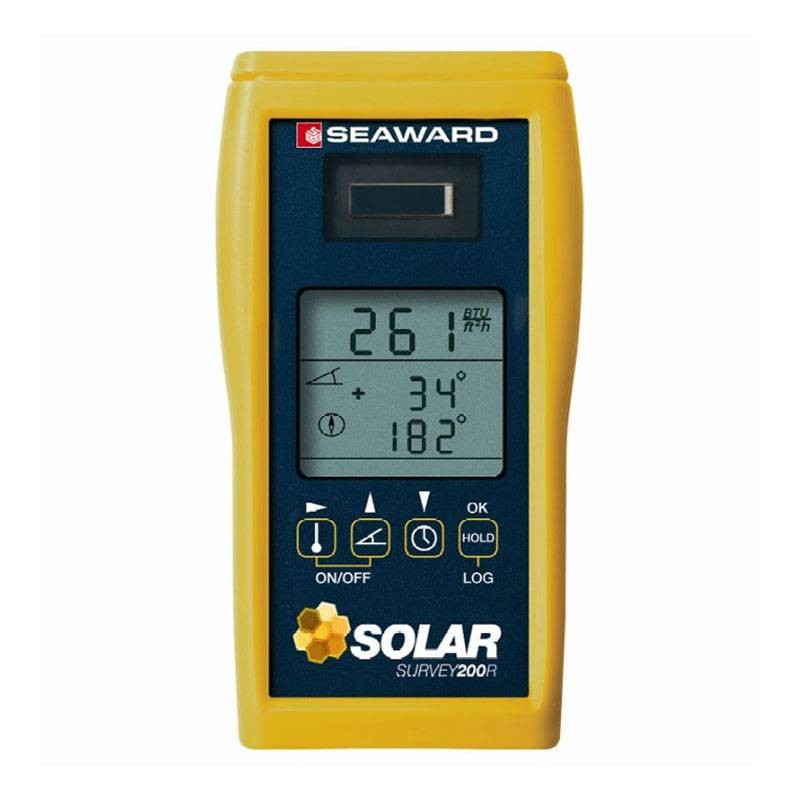

• La speciale connettività wireless tra il PV150 e il misuratore Solar Survey 200R ad alte prestazioni consente di visualizzare e misurare l'irraggiamento in tempo reale mentre vengono eseguiti i test elettrici. Ciò significa che l'irraggiamento, l inclinazione e la temperatura ambiente possono essere registrati simultaneamente all'interno del PV150 durante l'esecuzione dei test elettrici
• Survey 200R permette di essere utilizzato anche come Datalogger per la misura di irraggiamento. I dati memorizzati potranno essere scaricati nel Software Solar Cert per ulteriori analisi e report



Misura della potenza DC:

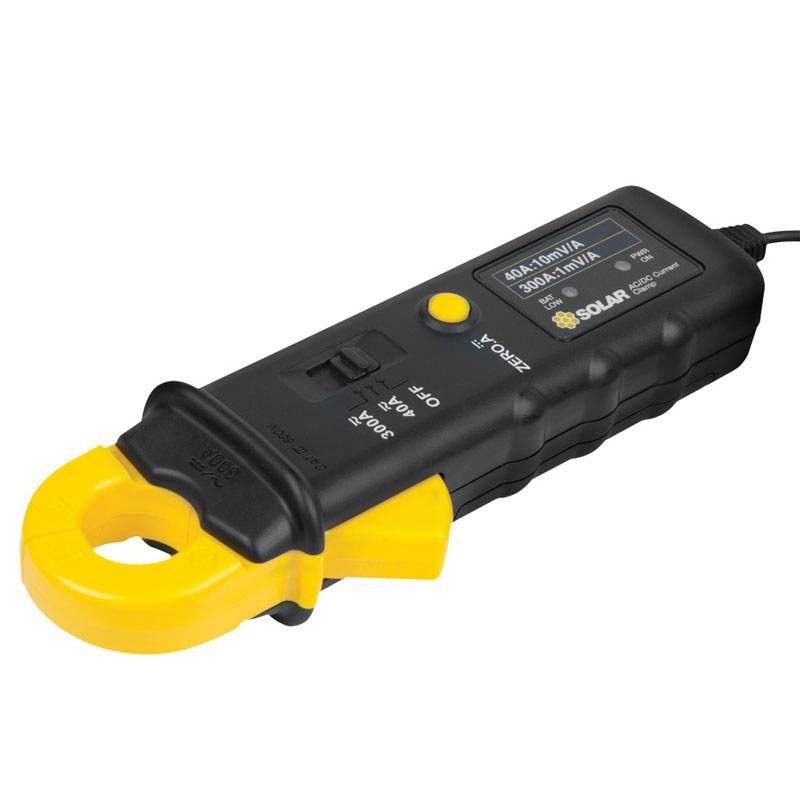

• Tramite la pinza Amperometrica di serie è possibile misurare la Potenza DC o la corrente di funzionamento delle stringhe
• La pinza ha due scale 40A e 300A e collegandola al PV150 si potrà facilmente rilevare a display la Potenza e la corrente generata



Specifiche elettriche PV150:

• Alimentazione 6 x 1.5V AA Batterie
• Durata batterie 1000 misure
• Display Custom LCD con backlight
• Memoria 200 risultati
• Interfaccia PC
• USB per scarico su PC (CSV format)
• Sicurezza IEC/EN 61010-1,IEC/EN62446
• Temperatura Operativa 0 ÷ 40°C
• Categoria di misura CAT III 300V
• Altitudine operativa fino a 2000M
• Grado di inquinamento 2
• Normativa di riferimento IEC/EN 61557-1-2-3-4-5-6-7



Funzioni:

• CEI 64-8
• EMC 2014/30/EU
• EMC: IEC/EN61326
• Guida CEI 82-25
• IEC/EN61010-032
• IEC/EN61010-1
• IEC/EN61557-1
• IEC/EN61557-2
• IEC/EN61557-4
• IEC/EN62446
• LVD 2014/35/EU
• MARCATURA CE



Misurazione della tensione a circuito aperto (terminali fotovoltaici:

• Display Range 0.0 1000VDC
• Campo di misura 5.0 1000VDC
• Risoluzione 0.1VDC
• Accuratezza ± (0,5% + 2 cifre)
• Misurazione della corrente di cortocircuito
• Display Range 0.00 15.00ADC
• Campo di misura 0.50 15.00ADC
• Potenza massima 10kW
• Risoluzione 0.01 ADC
• Accuratezza ±(1% + 2 cifre)



Continuità:

• Tensione di prova a circuito aperto >4V
• Corrente di prova in 2? >200mA
• Display Range 0,00? - 199?
• Campo di misura (EN 61557-4) 0,05? 199?
• Risoluzione 0,01? massimo
• Accuratezza ±(2% + 2 cifre)
• Numero di test ripetuti secondo IEC61557-4 Circa 4000



Resistenza all'isolamento:

• Specifica della tensione di prova -0% +20% (circuito aperto)
• Tensione di prova @ 1mA >1mA in UN x (1000/V)
• Cortocircuito della corrente di prova <2mA
• Display Range 0,05M? - 199M?
• Campo di misura (EN 61557-2) 0,20 M? 199 M?
• Risoluzione 0.01M massimo
• Accuratezza 0.05M 100M?±(5% + 5 cifre) 101M? 199M ±(10% + 5 cifre)
• Numero di test ripetuti secondo IEC61557-2 Circa 3000



Misuratore della tensione Rpe (terminali da 4 mm):

• Display Range 30V 440V
• Campo di misurazione della tensione 30V 440V DC
• 30V 440V AC 50-60Hz
• Risoluzione 1V
• Accuratezza ± (5% + 2 cifre)



Corrente di funzionamento (tramite pinza di corrente AC/DC):

• Display Range 0,1 A - 40,0 A
• Campo di misura attuale 0,1 A 40,0A DC
• 0.1A 40.0 50-60HzA AC
• Risoluzione 0,1 A
• Accuratezza ± (5% + 2 cifre)



Potenza DC (tramite morsetto di corrente AC/DC):

• Display Range 0.00kW 40kW
• Campo di misura 0,50kW 40kW
• Risoluzione 0,01kW
• Accuratezza ±(5% + 5 cifre)
