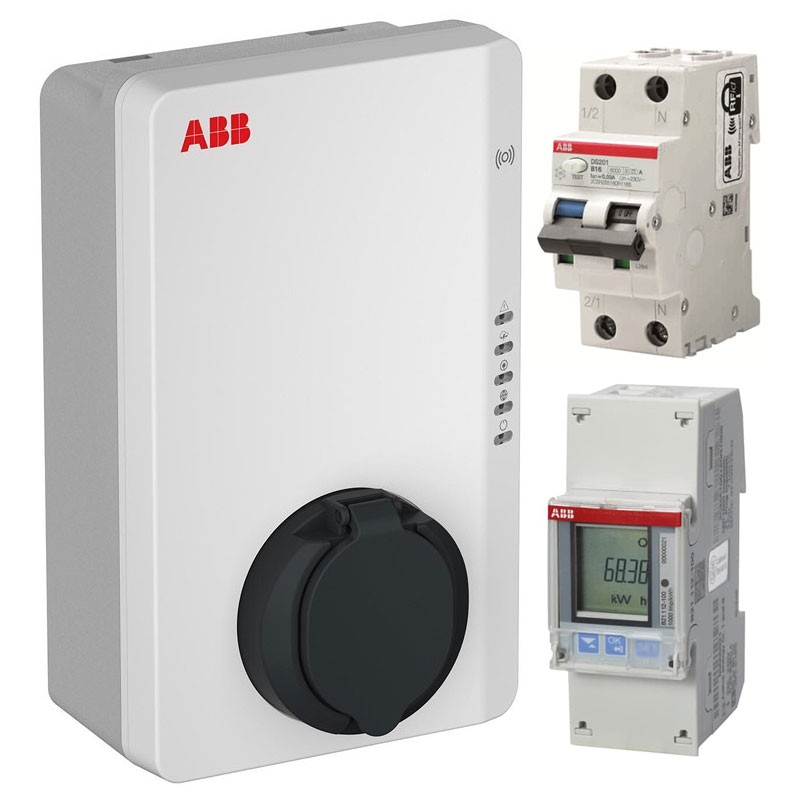

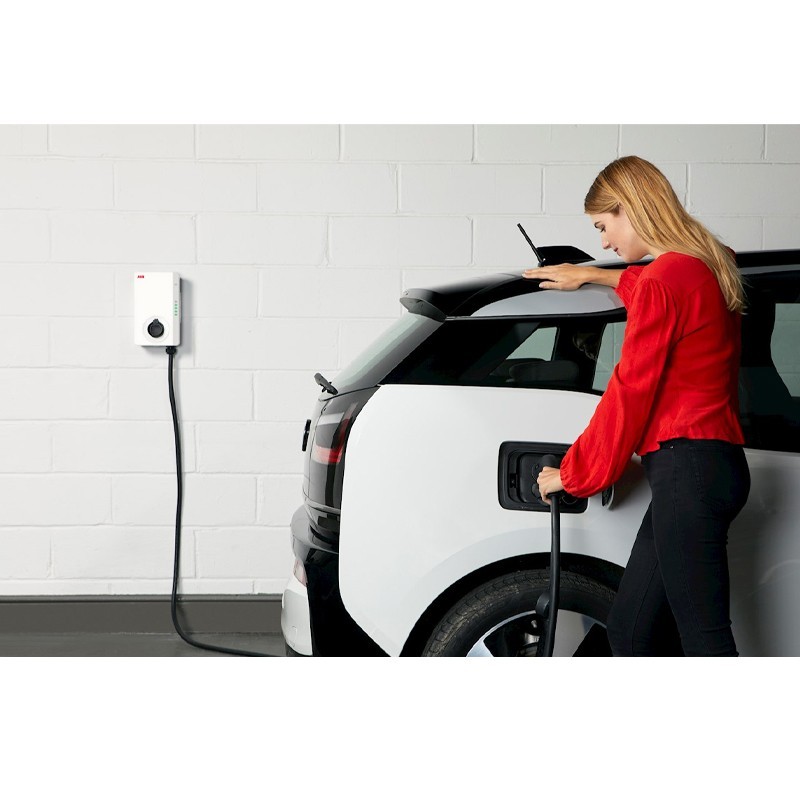

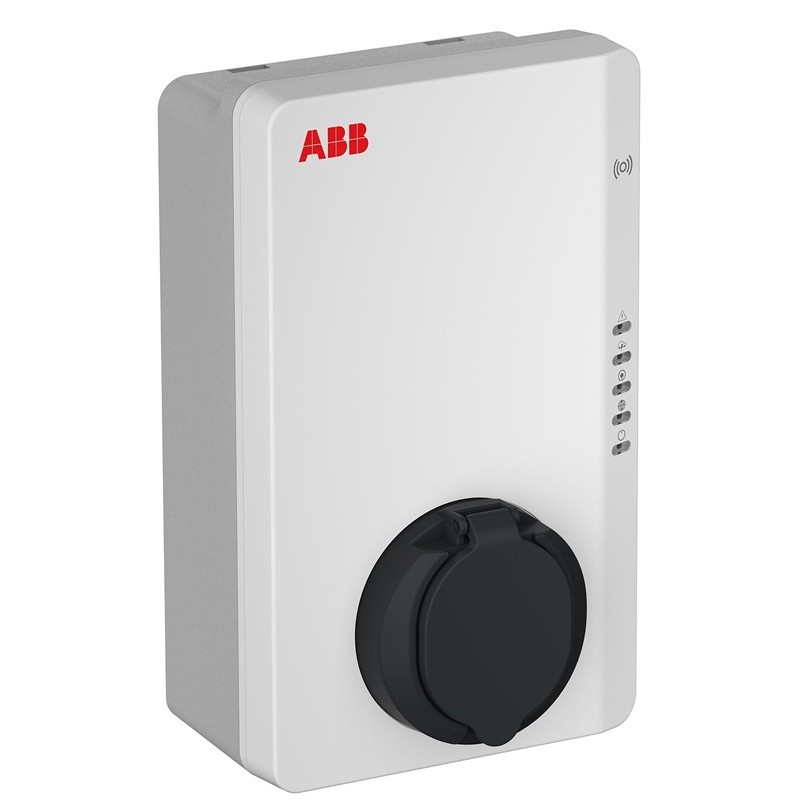

La wallbox Terra AC è dotata di un contatore ad alta precisione che può essere integrato con sistemi intelligenti di gestione dell'energia dell'edificio, consentendo funzionalità avanzate di gestione del carico. Ciò permette ai proprietari di case e aziende di regolare la potenza delle ricariche in base alle necessità, per massimizzarla compatibilmente con il massimo risparmio sui costi.

Vantaggi

Predisposto per la comunicazione con contatore di energia esterno per la gestione dinamica del carico.

Protezione integrata

• Monitoraggio continuità PE
• Sovracorrente
• Sovratensione
• Sottotensione
• Guasto a terra, compresa la protezione dai guasti verso terra in corrente continua
• Protezione integrata contro le sovratensioni.

Connettività

• Ethernet, Bluetooth, WiFi di serie su tutti i modelli
• Connettività 4G (con compatibilità 3G) disponibile in alcune varianti
• Protocollo OCPP 1.6.

Funzioni smart

• Configurazione tramite ChargerSync APP o ChargerSync web portal
• Autenticazione utente tramite ChargerSync APP o tessera RFID.

Caratteristiche:

• Modalità di ricarica Modo 3, livello 2
• Tensione di alimentazione Monofase 220 240 V c.a.
• Potenza nominale e corrente in ingresso/uscita 7,4KW / 32A
• Sistemi TT, TN
• Frequenza 50 / 60 Hz
• Tipologia di presa: Presa Tipo 2 con shutter
• Categoria di sovratensione III
• Misura dell'energia Integrata (precisione indicativa +/- 2%)
• Peso 2 kg
• Dimensioni di ingombro (H x L x P) 320 x 195 x 110 mm
• Grado protezione IP54
• Protezione dagli urti meccanici IK10 (IK08+ per temperature d'impiego da -35 a -30 °C)
• Altitudine 2000 metri
• Temperatura di esercizio da -35°C a + 55°C (con declassamento)
• Temperatura di stoccaggio da -40 a +80 °C
• Installazione a parete, a pavimento tramite kit accessori
• Comunicazione cellulare con slot per nano SIM GSM, 4G, LTE, WCDMA
• Contatti configurabili 1 input, 1 output
• Aggiornamento software OCPP 1.6, ChargerSync web portal o ChargerSync APP
• Gestione e configurazione ChargerSync web portal o ChargerSync APP
• Connettività Wifi, Ethernet (RJ45), Bluetooth, RS485, 4G / 3G
• Interfaccia utente Tessera RFID (1 inclusa) o tramite ChargerSync APP
• Protocolli di comunicazione OCPP 1.6 e RS485 per connessione contatore di energia
• Segnalazione stati 5 LEDs
• Norme di sicurezza EN 61851-1: 2019, IEC 62955: 2018
• Certificazioni CE.

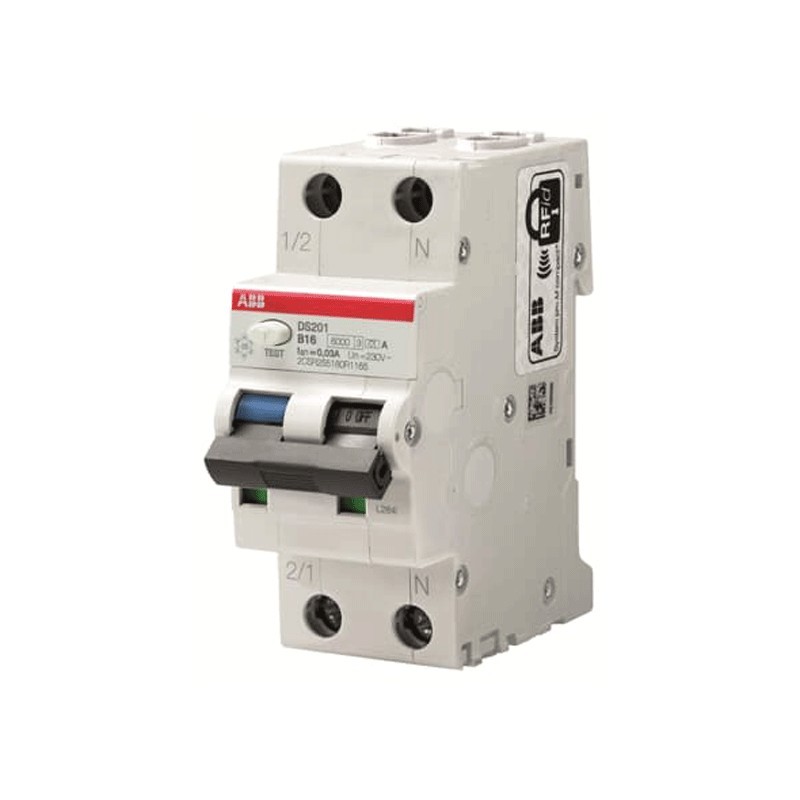

Magnetotermico differenziale Abb DS201 C40 A30:

• Corrente nominale 40A
• Corrente residua nominale: 30mA
• Poli 1P+N
• Tipo di corrente residua: A
• Potere nominale di cortocircuito 6KA
• Caratteristica di intervento: C
• 2 moduli




L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica.

Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.

L'interruttore magnetotermico differenziale presente nell'impianto elettrico integra tre protezioni diverse:

• quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi;
• quella termica per i sovraccarichi nell'erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione);
• quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente.



La curva C, soglia di intervento da 5 a 10 volte In, per applicazione di circuiti ohmico-induttivi con medie correnti di spunto. E largamente usato negli impianti domestici.

L'interruttore differenziale tipo A, l'intervento è assicurato per correnti alternate sinusoidali differenziali e per correnti unidirezionali differenziali pulsanti applicate improvvisamente o lentamente crescenti (CEI EN 61008-1).

Caratteristiche:

• Tensione nominale 230 V
• Tensione nominale di funzionamento:230 / 240 V AC
• Tensione nominale di isolamento 500V
• Tensione di tenuta ad impulso 4 kV
• Tensione prova dielettrica: 2 kV
• Tensione primaria nominale di tenuta ad impulso: 4 kV
• Tipo di tensione d'ingresso: AC
• Potere nominale di cortocircuito 6 kA
• Frequenza 50/60 Hz
• Indicazione posizione contatto: Rosso ON / Verde OFF
• Classe limitazione energia: 3
• Numero di poli: 2
• Numero di poli protetti: 1
• Caratteristica operativa: Istantaneo
• Categoria di sovratensione: III
• Posizione dei terminali neutri: Right
• Coppia di serraggio: 2.8 N·m
• Temperatura ambientale: -25...55 °C
• Temperatura ambiente: In funzione -25...55 °C
• Dimensioni: Larghezza prodotto: 0.035 m - Altezza prodotto: 0.085 m - Profondità prodotto: 0.069 m
• Peso netto prodotto:0.200 kg.

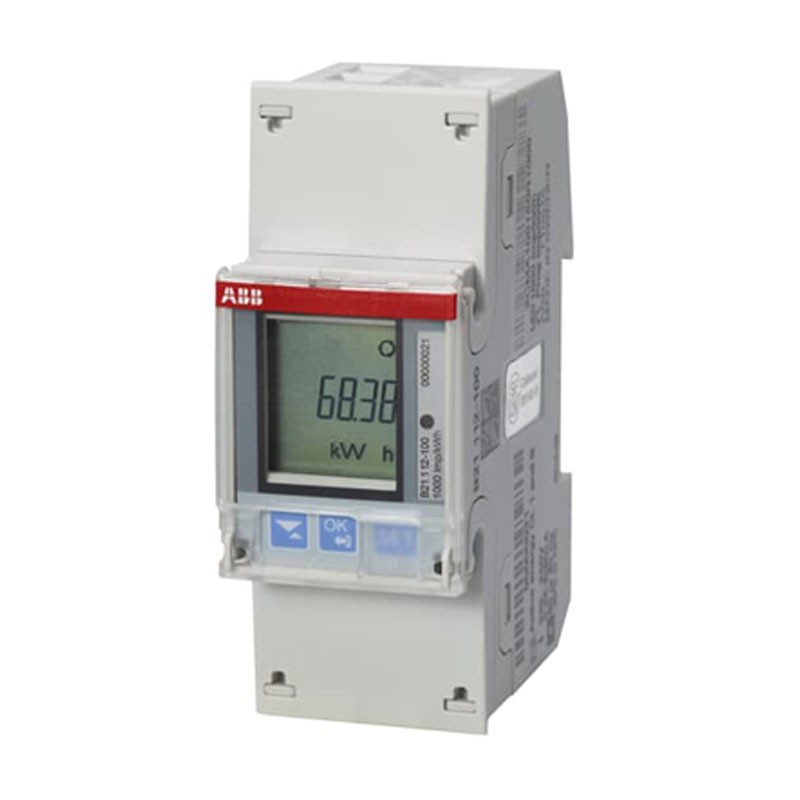

Contatore energia Meter bidirezionale Abb B21 312-100 RS485 serie B si caratterizza per la compattezza e soluzione ideale per impianti a 230 V c.a. sia monofase che trifase.

Permettono di visualizzare, in funzione della versione scelta, le seguenti grandezze:

• Energia attiva, reattiva, apparente
• Potenza attiva, reattiva, apparente
• Correnti
• Frequenza
• Tensioni
• Suddivisione dei consumi in tariffe
• Fattore di potenza
• Consumi bidirezionali.

Caratteristiche:

• Sottofunzione: Silver
• Tensione nominale (Ur):220-240 V
• Range di tensione: 176276 V
• Corrente nominale (In): 5 A
• Maximum 65 A
• Corrente nominale: 5 A
• Frequenza nominale (f): 50 / 60 Hz
• Consumo di corrente (@Pcons): 0.414 W
• Interfaccia comunicazione: Modbus RS485
• Precisione: Energia Attiva Cl. ±1% (o B per misuratori MID), Energia Reattiva Cl. ±2%
• Measuring Instrument Conformity: Measurement Instrument Directive (MID)
• Meter Tariff Control: External
• Meter Tariff Rating: Multi-Tariff
• Numero di poli: 1
• Numero di fasi: Single-phase
• Number of Counter Positions: 7
• Numero di ingressi/uscite digitali: 2 DI 2 DO
• Designazione tipo ABB: B21 312-100
• Tipo di misura: Connessione diretta
• Tipo di montaggio: Guida DIN
• Pulse Output Type: Electrical
• Type of Indicator: Digital
• Materiale contenitore: Plastica
• Opzione I/O:2 digital output, 2 digital input
• Comunicazione:Modbus RTU
• Sezioni dei cavi-circuito principale: 1... 25 mm².

Dati ambientali

• Temperatura ambiente:In funzione -40 ... 70 °C
• Grado di protezione: IP20
• Dichiarazione RoHS: Secondo la Direttiva CE 2002/95/CE 18 Agosto, 2005 e amendamenti.

Dimensioni

• Larghezza in numero di intervalli modulari: 2
• Larghezza prodotto: 35 mm
• Altezza prodotto: 26.5 mm
• Profondità prodotto: 65 mm
• Peso netto prodotto: 0.15 kg
• Dimensioni: 97X35X65cm.
